CAD测量命令快捷键有哪些？

在CAD软件中,测量命令的快捷键是提高绘图效率的重要工具，通过熟练掌握这些快捷键，可以快速获取图形中的长度、面积、角度等关键尺寸信息，从而减少手动计算的时间，提升设计精度，以下将详细介绍CAD中常用测量命令的快捷键及其功能、操作步骤和应用场景。

最基础的测量命令是距离测量，其快捷键为DI（全称DIST），使用时，只需在命令行输入“DI”并回车，然后依次点击需要测量距离的两个端点，命令行会立即显示这两点之间的水平距离、垂直距离和实际距离（如果是斜线），在绘制建筑平面图时，若需快速计算房间的开间尺寸，使用DI命令点击墙体的两个角点即可得到准确数据，无需借助辅助线。

面积测量，快捷键为AA（全称AREA），该命令不仅能测量封闭区域的面积，还能计算周长，操作步骤为：输入“AA”回车后，根据提示“指定第一个角点”，依次点击封闭区域的各个顶点（如多边形、矩形的角点），完成后回车，命令行会显示总面积和周长，若需扣除部分区域（如房间中的柱子），可在指定完外部边界后，输入“O”选择“对象”模式，再点击需要扣除的封闭图形（如圆形柱子），即可得到净面积，在室内设计或土地规划中，AA命令常用于快速计算铺地面积、绿化面积等。

对于角度测量，快捷键为DAN（全称DIMANGULAR），使用时，输入“DAN”回车，依次点击角顶点和两条角的边线，命令行会显示该角度的具体度数，在机械制图中绘制零件的斜边角度时，通过DAN命令可快速验证角度是否符合设计要求，若需测量两条不平行直线之间的夹角，也可使用该命令，依次选择两条直线即可。

半径/直径测量的快捷键为DRA（全称DIMRADIUS）和DDI（全称DIMDIAMETER），测量半径时输入“DRA”，点击圆弧或圆的边缘，命令行会显示半径值；测量直径时输入“DDI”，操作方式类似，这两个命令在标注圆形零件或管道尺寸时非常实用，可直接生成带半径或直径符号的标注，而无需手动输入数值。

坐标测量的快捷键为ID，用于获取指定点的X、Y、Z坐标，输入“ID”回车后，点击任意点，命令行会显示该点的坐标值，在三维建模或需要精确定位图形元素的场景中常用。

快速测量功能（部分CAD版本中支持，如AutoCAD的“MEASUREGEOM”命令）可通过快捷键ME调用，该命令集成了距离、半径、角度、面积等多种测量功能，输入“ME”后，命令行会提示选择测量类型，输入相应选项（如“D”距离、“R”半径、“A”面积）即可快速切换，适合需要频繁切换不同测量模式的场景。

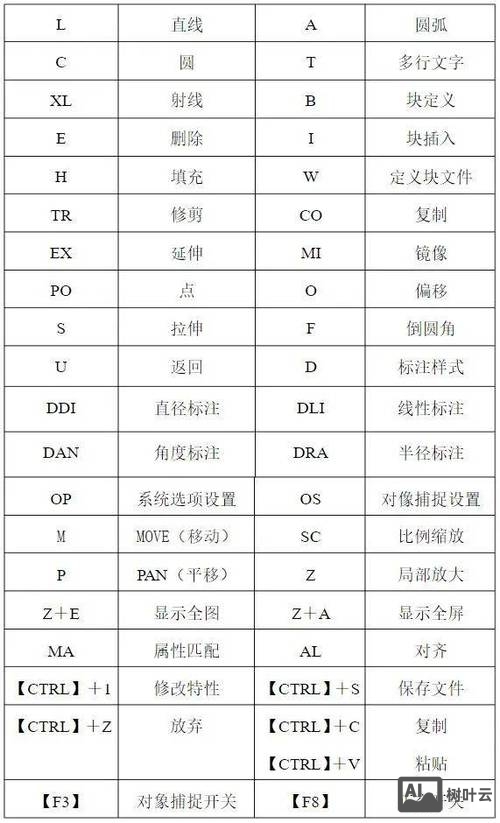

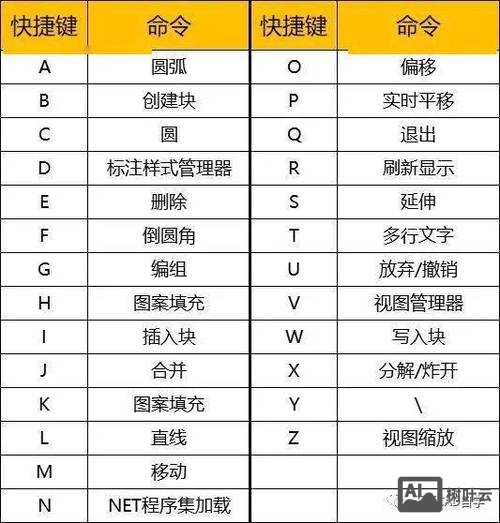

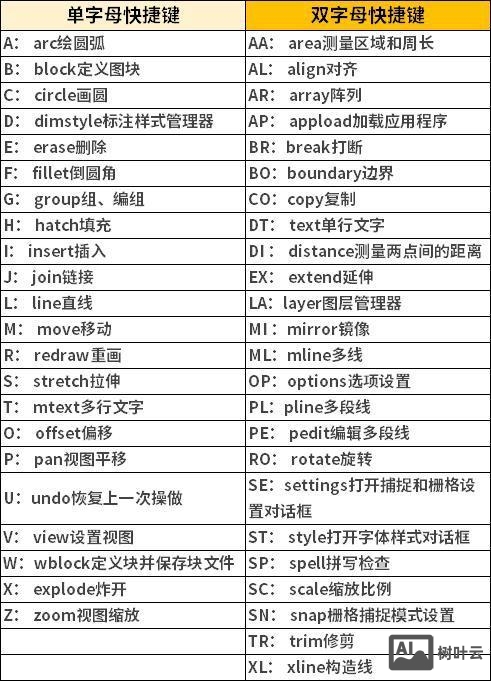

为方便查阅,以下为常用测量命令快捷键总结表：

在实际应用中,结合对象捕捉（如端点、中点、交点捕捉）使用测量命令，可进一步提升测量精度，开启“端点捕捉”后，使用DI命令测量线段长度时，点击点会自动吸附到线段端点，避免因手动点击偏差导致测量错误。

需要注意的是,不同版本的CAD软件（如AutoCAD、中望CAD、浩辰CAD等）可能存在快捷键差异，若默认快捷键被修改，可通过“自定义用户界面”功能重新设置，测量命令得到的结果默认显示在命令行，若需标注在图形中，可配合尺寸标注命令（如线性标注DLI、对齐标注DAL）使用。

相关问答FAQs

Q1：为什么使用AA命令测量面积时，提示“非封闭区域无法计算”？
A：AA命令只能计算封闭区域的面积，若测量时未形成闭合图形（如最后一点未与第一点连接），或图形存在微小间隙（如线段未完全相交），会导致计算失败，解决方法：检查图形是否封闭，可通过“边界（BO）”命令创建封闭多边形后再测量，或使用“延伸（EX）”“修剪（TR）”命令修复图形间隙。

Q2：如何快速测量多个对象的总长度（如多条线段的总和）？
A：可通过“快速选择（QSELECT）”命令筛选所有同类对象（如直线），再使用“列表（LI）”或“特性（CH）”命令查看总长度，具体步骤：输入“QSELECT”回车，在“应用到”选择“整个图形”，“对象类型”选择“直线”，“特性”选择“长度”，点击“确定”后选中所有直线，再输入“LI”回车，命令行会显示选中对象的长度总和。
