CAD炸开命令怎么用？

在CAD软件中，炸开命令（EXPLODE）是一个非常基础且高频使用的工具，其主要功能是将复合对象分解为多个独立的单一对象，复合对象是指由多个基本元素组合而成的对象，例如块（BLOCK）、多段线（POLYLINE）、尺寸标注、图案填充（HATCH）、多行文字（MTEXT）等，通过炸开命令，用户可以对这些复合对象进行进一步的编辑和修改，从而满足复杂绘图的需求，下面将详细介绍CAD中炸开命令的使用方法、注意事项、应用场景以及相关技巧。

炸开命令的调用方法

在CAD中，炸开命令的调用方式非常灵活,用户可以根据自己的操作习惯选择以下任意一种方法：

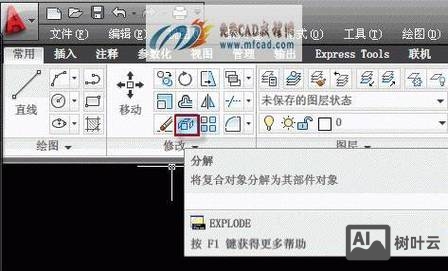

1. 功能区命令：在“常用”选项卡或“修改”选项卡中，找到并点击“修改”面板上的“炸开”按钮（通常显示为一个爆炸的图标）。

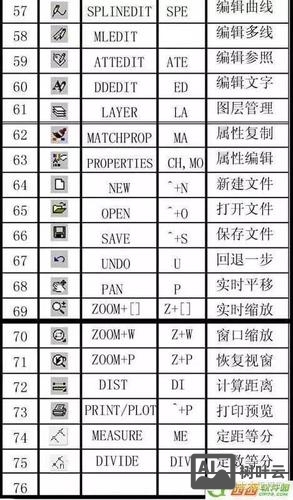

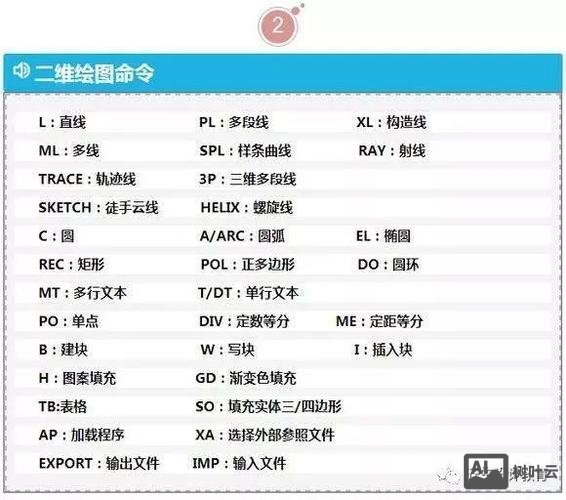

2. 命令行输入：在命令行中直接输入“EXPLODE”或其快捷键“X”，然后按回车键确认，这是最常用的一种方式，尤其对于熟练用户而言,效率较高。
3. 工具栏：在经典工作界面中，用户可以在“修改”工具栏上找到“炸开”按钮并点击。
4. 应用程序菜单：点击CAD窗口左上角的“应用程序”按钮（即“A”图标），在展开的菜单中选择“修改”->“炸开”。

调用命令后，命令行通常会提示“选择对象：”，此时用户需要使用鼠标选择需要炸开的对象，可以选择单个对象，也可以使用窗口选择（Window）或窗交选择（Crossing）来选择多个对象，选择完成后按回车键,CAD会自动将选中的复合对象分解为最基本的组成对象。

炸开命令的操作步骤与示例

炸开命令的操作步骤相对简单，但为了确保操作的准确性和高效性,建议用户按照以下步骤进行：

1. 启动炸开命令：通过上述任意一种方法调用EXPLODE命令。
2. 选择对象：根据绘图需求，选择需要炸开的对象，如果需要编辑一个由多条直线组成的块,可以先选中该块。
3. 确认选择：选择完成后按回车键,CAD会立即执行炸开操作。
4. 验证结果：炸开完成后，用户可以通过选择对象来验证结果，如果炸开的是一个多段线矩形，炸开后会变成四条独立的直线；如果炸开的是一个带有属性的块,块中的图形元素和属性文字会分别成为独立对象。

示例1：炸开多段线
假设用户绘制了一个多段线矩形，现在需要将其中的某一条边删除，由于多段线是一个整体，无法直接删除单条边，此时可以使用炸开命令，调用EXPLODE命令后选择矩形，按回车键，矩形会分解为四条独立的直线,然后用户就可以轻松删除其中一条边了。

示例2：炸开块
块是CAD中用于重复使用图形集合的工具，如果用户需要修改块中的某个图形元素，但又不想重新定义整个块，可以先插入块，然后使用炸开命令将其分解，炸开后，块中的每个图形元素（如直线、圆、文字等）都会成为独立对象，用户可以进行单独编辑，需要注意的是，炸开块后，块与原始定义之间的关联性会丢失,即修改炸开后的对象不会影响其他已插入的块实例。

炸开命令的应用场景

炸开命令在CAD绘图中的应用场景非常广泛,以下是一些常见的使用情况：

1. 复杂对象的局部编辑：当需要对复合对象（如多段线、块、填充图案）进行局部修改时，可以通过炸开命令将其分解为基本对象，然后再进行编辑，修改填充图案的某条边界线,或调整块中的某个图形元素。
2. 对象属性的修改：某些复合对象的属性（如线型、颜色、图层）是统一设置的，炸开后可以单独修改每个组成对象的属性，将多段线中的某条直线改为虚线,或将块中的某个圆移动到不同的图层。
3. 数据导出与转换：在某些情况下，用户需要将CAD图形导出到其他软件（如有限元分析软件或激光切割设备），而其他软件可能无法识别CAD的复合对象，通过炸开命令将所有对象分解为基本元素（直线、圆、弧等）,可以确保数据导出的兼容性。
4. 图形清理与优化：在复杂的CAD图纸中，可能存在一些不必要的嵌套对象（如块中包含块），通过多次炸开命令，可以逐步分解这些嵌套对象，简化图形结构,提高软件的运行效率。

炸开命令的注意事项与技巧

虽然炸开命令操作简单，但在使用过程中需要注意以下几点,以避免不必要的错误：

1. 不可逆操作：炸开命令是一个不可逆的操作，一旦执行，无法通过“撤销”（UNDO）命令恢复到炸开前的状态（除非在炸开前未保存文件），在执行炸开操作前，建议先保存文件,或确保炸开操作是必要的。
2. 嵌套对象的多次炸开：某些复合对象可能包含嵌套结构，例如一个块中包含多段线，而多段线又包含圆弧，对于这样的对象，可能需要多次执行炸开命令才能完全分解，第一次炸开可能将块分解为多段线和文字等,第二次炸开才能将多段线分解为直线和圆弧。
3. 炸开后的对象数量：炸开某些复杂对象（如图案填充）可能会产生大量的小对象，从而显著增加文件大小，降低软件的运行速度，对于大型图纸，应谨慎使用炸开命令,尤其是在不需要编辑填充图案的情况下。
4. 属性块的炸开：如果块中包含属性（ATTRIB）文字，炸开后属性文字会变为普通的单行文字（DTEXT），失去与块定义的关联性，如果需要修改属性值，建议使用“块属性管理器”（BATTMAN）而不是直接炸开块。

为了帮助用户更好地理解炸开命令的效果,以下表格总结了常见复合对象炸开后的结果：

相关问答FAQs

问题1：炸开命令是否可以分解所有类型的CAD对象？
解答：不是所有对象都可以被炸开，CAD中某些基本对象（如直线、圆、弧、单行文字等）本身就是单一对象，无法被分解，有些特殊对象（如视口、组（GROUP）的某些版本、外部参照（XREF）等）也无法通过EXPLODE命令直接分解，对于组对象，可能需要使用“分解组”（Ungroup）命令；对于外部参照，需要先绑定（BIND）到当前图形中才能炸开。

问题2：如何判断一个对象是否已经被炸开？
解答：判断对象是否被炸开最简单的方法是使用“选择对象”功能，如果选中一个对象后，只能选择整个对象而无法选择其组成部分，则说明该对象未被炸开（仍是复合对象）；如果可以单独选择其中的某个部分（如多段线中的一条直线），则说明该对象已被炸开，用户也可以通过命令行查看对象的类型信息，例如使用“LIST”命令查看选中对象的属性，如果对象类型从“块参考”变为“直线”,则说明炸开成功。
