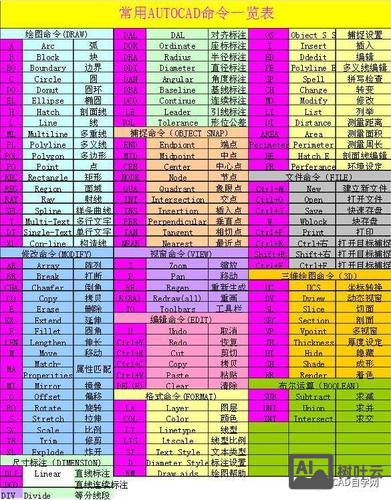

CAD命令快捷键有哪些？

在CAD操作中,快捷键是提升绘图效率的核心工具，通过自定义和记忆常用命令的快捷键，可以大幅减少鼠标操作时间，实现流畅的绘图工作流，CAD软件默认提供了一套完整的快捷键体系，同时支持用户根据个人习惯进行个性化修改，以下将详细解析CAD命令快捷键的分类、应用及高效使用技巧。

基础绘图类快捷键

基础绘图命令是CAD操作的入门核心,掌握其快捷键能快速构建图形框架，直线（L）、矩形（REC）、圆（C）、圆弧（A）的使用频率最高，输入“L”后回车，即可启动直线命令，通过指定起点和终点连续绘制线段；输入“REC”快速绘制矩形，需指定矩形的两个对角点；而“C”命令用于绘制圆，需结合圆心、半径或三点等参数完成绘制，多段线（PL）可绘制连续的线段和圆弧，且整体作为一个对象编辑，适合绘制复杂轮廓；椭圆（EL）则用于绘制非正圆图形，需指定中心点、长轴和短轴长度。

编辑修改类快捷键

编辑命令是对已绘制图形进行优化的关键,其快捷键能高效实现图形的调整与组合，删除（E/DEL）是最常用的编辑命令，选中对象后按“E”即可快速删除；复制（CO/CP）支持对象的多重复制，通过指定基点和位移点实现；移动（M）则用于调整对象位置，操作方式与复制类似，但会删除原对象，修剪（TR）和延伸（EX）是一对互补命令：“TR”需先选择剪切边界，再点击要修剪的部分；“EX”则需选择边界对象，再点击要延伸的对象，偏移（O）可创建平行对象，如将直线向两侧偏移指定距离；阵列（AR）支持矩形阵列和环形阵列，可快速生成规律分布的图形副本。

视图控制类快捷键

视图控制命令帮助用户灵活调整绘图区显示,便于观察和编辑细节，实时平移（P）通过按住鼠标左键拖动视图；缩放（Z）是核心视图命令，配合不同选项实现多种缩放效果：输入“Z+空格+E”显示全图，“Z+空格+P”恢复上一视图，“Z+空格+实时”进入动态缩放模式，鸟瞰视图（DV）可全局预览图形并快速定位区域；命名视图（V）则用于保存和恢复特定视图状态，适合复杂图纸的局部编辑，三维操作中，视图切换（如西南等轴测图SW）可通过输入“V+空格+选择视图名称”快速实现。

标注与文字类快捷键

标注和文字是图纸的重要组成部分,其快捷键能快速添加和修改注释，线性标注（DLI）用于标注水平或垂直尺寸；对齐标注（DAL）则标注倾斜对象的实际长度；半径标注（DRA）和直径标注（DDI）分别针对圆和圆弧，文字输入（T/TEXT）支持单行和多行文字，通过指定文字位置和高度输入内容；编辑文字（ED）可双击文字进行修改，快速标注（QDIM）能批量选择对象生成连续标注或基线标注，大幅提升标注效率。

图层与对象特性类快捷键

图层管理是CAD绘图的核心技巧,合理使用快捷键可控制图形的显示与编辑，图层（LA）通过图层特性管理器创建、删除图层，并设置颜色、线型等属性；图层控制（如图层状态管理）可通过“LAYER+P”切换图层可见性，对象特性匹配（MA）能将一个对象的特性（如颜色、线型）应用到其他对象，实现特性统一，特性面板（Ctrl+1）可快速查看和修改选中对象的详细属性，是精细化编辑的重要工具。

三维建模类快捷键

三维建模中,快捷键能快速创建和编辑立体模型，长方体（BOX）、圆柱体（CYL）、球体（SPHERE）等基本体命令需指定中心点、尺寸等参数；拉伸（EXT）可将二维截面沿路径拉伸为三维实体；旋转（REV）则通过旋转二维截面生成回转体，布尔运算（并集UNI、差集SU、交集IN）是组合实体的核心命令，需先选择参与运算的对象，再输入对应命令完成操作。

高效使用技巧

1. 自定义快捷键：通过“OP（选项）+配置+自定义”可修改或新建快捷键，将常用命令设置为易记的组合（如“XL”替代“XLINE”）。
2. 命令别名：CAD支持命令别名（如“C”对应“CIRCLE”），可在acad.pgp文件中自定义别名，进一步简化输入。
3. 键盘与鼠标配合：使用对象捕捉（F3）、极轴追踪（F10）等功能键，结合快捷键实现精确绘图，减少手动输入坐标的步骤。

相关问答FAQs

Q1：如何快速查找CAD命令的快捷键？
A1：可通过以下方式查找：①按“ALT+键”调用菜单栏，查看命令旁的字母快捷键；②输入“COMMANDLINE”打开命令行，输入命令后按F1查看帮助文档，其中包含默认快捷键；③在“选项”对话框的“文件”选项卡中，找到“自定义文件”下的“ acad.pgp”，用记事本打开查看或修改命令别名。

Q2：为什么输入快捷键后命令无反应？如何解决？
A2：可能原因及解决方法：①未选中对象或命令参数不完整，需根据命令行提示补充信息；②快捷键被其他软件占用或被自定义修改，可通过“OP+自定义”检查并恢复默认快捷键；③输入法处于中文状态，确保切换至英文输入法后再输入快捷键；④命令被透明命令（如“ZOOM”）中断，按“ESC”键取消当前命令后重试。
