CAD命令如何正确使用？

CAD（计算机辅助设计）软件是工程设计领域的重要工具，掌握其命令的使用方法能大幅提升绘图效率，CAD命令的使用通常包括命令的调用、参数输入及操作逻辑理解，以下从基础操作、常用命令分类、高效技巧及注意事项等方面展开详细说明。

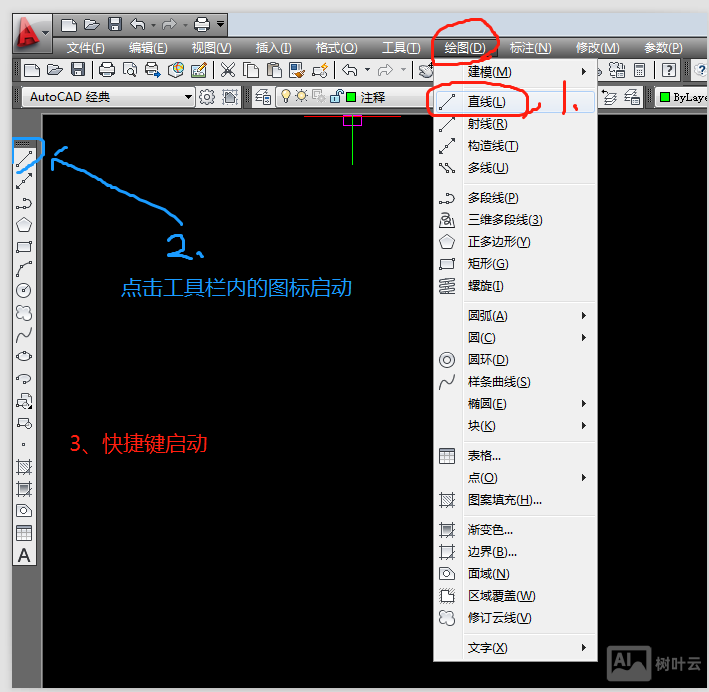

命令的基本调用方式

CAD命令的调用主要有四种方式，用户可根据习惯选择：

1. 命令行输入：在软件底部的命令行窗口直接输入命令全称或快捷键（如LINE输入L或LINE），按回车键确认，这是最精准的方式，适合熟练用户。
2. 功能区/工具栏：通过顶部功能区或侧边工具栏的图标按钮点击调用，图标通常直观显示命令功能（如“直线”图标为斜线）。
3. 菜单栏：通过顶部菜单栏选择命令路径（如“绘图”→“直线”），适合新手探索功能。
4. 右键菜单：在绘图区右键，通过快捷菜单选择常用命令，如“重复上一步操作”或“最近使用的命令”。

常用命令分类及使用方法

绘图类命令

• 直线（L/LINE）：调用命令后，依次输入起点坐标（如“0,0”）和终点坐标（如“100,0”），或直接用鼠标点击确定点，按回车结束，支持输入相对坐标（如“@50,30”表示相对于上一点向右50、向上30）。
• 圆（C/CIRCLE）：提供三种方式绘制：
  • 圆心+半径：指定圆心后，输入半径值或用鼠标确定半径长度。
  • 两点（2P）：通过直径两端点确定圆。
  • 三点（3P）：通过圆周上三点确定圆。
• 多段线（PL/PLINE）：可绘制连续线段，且线宽可变，调用后依次输入顶点，输入“W”可设置起点和终点线宽，输入“A”可切换到圆弧模式绘制曲线。

编辑类命令

• 移动（M/MOVE）：选择对象后，指定基点（如对象的端点）和目标点，对象将平移至新位置。
• 复制（CO/COPY）：与移动类似，但操作后原对象保留，可输入“M”进入多重复制模式，连续复制到多个位置。
• 修剪（TR/TRIM）：需先选择剪切边界，再选择被剪切的对象，输入“F”可绘制栏选线，一次性剪切多个对象。

修改类命令

• 偏移（O/OFFSET）：通过指定距离或点创建平行对象（如平行线、同心圆），输入“T”后可指定通过点进行偏移。
• 阵列（AR/ARRAY）：支持矩形阵列（行数、列数、间距）和环形阵列（项目数、填充角度），调用后在选项卡中选择“矩形”或“极轴”，并设置参数。

辅助工具命令

• 对象捕捉（OSNAP）：通过状态栏开启端点、中点、交点等捕捉模式，确保精确绘图，可输入“SE”打开设置界面，自定义捕捉类型。
• 图层（LA/LAYER）：通过“图层特性管理器”创建图层，设置颜色、线型、线宽，再将对象分配至不同图层，便于分类管理。

命令参数输入技巧

• 坐标输入：
  • 绝对坐标：直接输入“X,Y”（如“50,100”）。
  • 相对坐标：输入“@X,Y”（如“@20,30”）。
  • 极坐标：输入“@距离<角度”（如“@50<30”表示距离50、角度30度的方向）。
• 动态输入（DYN）：状态栏开启后，十字光标附近会显示命令参数提示，可直接输入数值，减少查看命令行的频率。
• 透明命令：在执行其他命令时输入的命令（如“ZOOM”缩放），输入前加单引号（如’ZOOM），临时切换视图而不中断当前操作。

高效使用命令的注意事项

1. 快捷键定制：通过“OP”选项→“文件”→“自定义”→“编辑程序参数”修改快捷键，将常用命令改为更易记的组合（如将“修剪”设为“TR”而非默认“TRIM”）。
2. 命令重复：按空格键或回车键可重复执行上一命令，右键选择“重复”也可快速调用。
3. 选择对象技巧：输入“W”（窗口）或“C”（窗交）可框选对象；输入“P”选择上一次选择集；输入“ALL”选择全部对象。
4. 命令行历史：通过命令行上下箭头键快速调用历史输入的命令，避免重复输入。

命令使用中的常见问题及解决

• 命令无响应：检查是否误触“ESC”键退出命令，或输入“UNDO”撤销错误操作。
• 对象捕捉失效：确认状态栏捕捉模式已开启，或检查“OSNAP”设置中是否勾选了需要的捕捉类型。

以下为CAD命令使用相关的FAQs：

Q1: 如何快速选择复杂图形中的多个对象？
A1: 可使用“快速选择”（QSELECT）命令：在命令行输入“QSELECT”，设置对象类型（如“圆”）、特性（如“颜色”）和运算符（如“等于”），即可批量选中符合条件的对象，输入“GROUP”（G）可创建选择集，方便后续重复调用。

Q2: CAD命令提示“未知命令”怎么办？
A2: 首先检查命令拼写是否正确（如“LINE”而非“LIE”）；若拼写无误，可能是命令别名未定义，可通过“ACAD.PGP”文件自定义快捷键，若为插件命令，需确认插件已正确加载（通过“APPLOAD”命令加载）。
