在CAD软件中,块的创建是一项高效管理图形元素的重要功能，通过将多个对象组合为单个对象，可以简化重复绘制、修改和存储操作，以下是关于CAD块创建命令的详细说明，包括创建方法、参数设置、管理技巧及实际应用场景。
块的创建基础命令

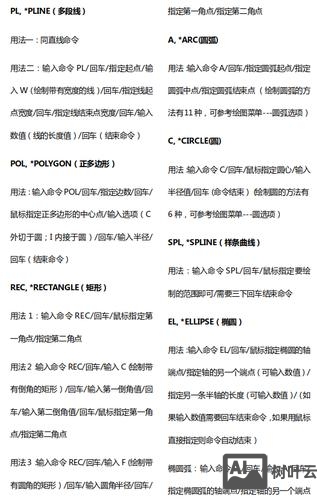

在CAD中,创建块主要通过BLOCK命令（快捷键B）或WBLOCK命令（W）实现，两者的核心区别在于：BLOCK创建的块仅限当前图形文件使用，而WBLOCK可将块保存为独立的外部文件（.dwg格式），供其他文件调用，以下是具体操作步骤：
执行BLOCK命令

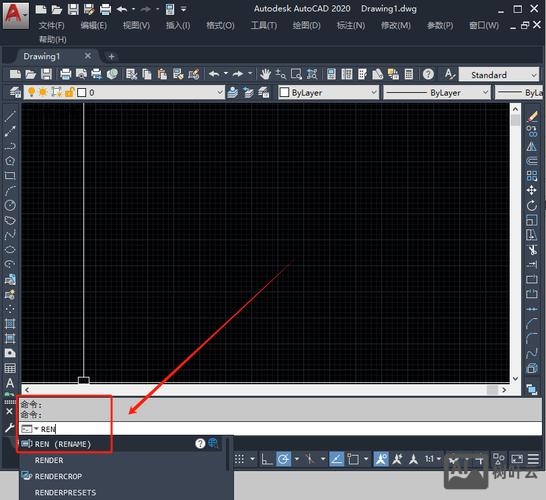

在命令行输入B并回车，弹出“块定义”对话框，需设置以下关键参数：- 名称：为块指定唯一名称，建议使用有意义的名称（如“螺栓-M10”）。
- 基点：指定块的插入基准点，通常选择块的几何中心或特征点（如螺母的中心），可通过“拾取点”按钮在图形中选择坐标，或直接输入X/Y/Z值。
- 对象：选择要包含在块中的图形元素，支持“选择对象”按钮手动选取，或通过“快速选择”功能批量筛选，勾选“保留”“转换为块”或“删除”选项，决定创建块后原图形的处理方式。
- 方式：勾选“统一比例”可确保块在插入时仅按统一比例缩放；“允许分解”则决定块是否可被分解为独立对象。
使用WBLOCK命令
输入W回车后，弹出“写块”对话框，需指定“源”（如“块”“整个图形”或“对象”）、“插入基点”及“目标文件路径”，若选择“对象”，操作流程与BLOCK类似，但最终会生成独立文件，便于跨文件调用。
块的属性与动态功能
块的强大之处在于支持属性和动态参数,可存储文字信息或实现交互式调整。
定义属性（ATTDEF命令）
属性是块中的可变文本数据，用于标注型号、数量等信息，操作步骤：- 输入
ATTDEF回车，弹出“属性定义”对话框。 - 设置“标记”（唯一标识符，如“型号”）、“提示”（插入块时显示的提示文字）、“默认值”（可选默认文本）。
- 在“文字设置”中调整文字样式、高度、对齐方式等。
- 示例：创建“设备”块时，可添加属性标记“名称”，插入时动态输入“空调1”。
- 输入
动态块（块编辑器BEDIT）
动态块通过添加参数和动作，实现块的拉伸、旋转、缩放等交互操作。- 参数：定义块的几何特性，如点参数（用于拉伸）、线性参数（用于缩放）、旋转参数等。
- 动作：与参数关联的操作，如“拉伸动作”“阵列动作”。
- 操作流程：输入
BEDIT回车，选择块进入“块编辑器”，通过“块编写选项板”添加参数和动作，保存后退出，创建“门”动态块时，可添加线性参数和拉伸动作，实现不同宽度的调整。
块的管理与优化
插入块（INSERT命令）
输入I回车，弹出“插入”对话框，选择块名称，设置插入点、缩放比例、旋转角度，勾选“分解”可直接插入分解后的对象。块编辑与重定义
（图片来源网络，侵删）- 双击块或输入
BEDIT可修改块定义，修改后所有引用该块的图形将自动更新。 - 若需替换块内容,可重新定义同名块，通过“重定义”功能批量更新。
- 双击块或输入
块清理（PURGE命令）
删除未使用的块以减少文件体积，输入PU回车，勾选“块”选项，执行清理。
实际应用场景
- 机械设计：将标准件（如螺栓、轴承）创建为块，快速装配并统一修改。
- 建筑制图：用动态块创建门窗，通过参数调整尺寸，避免重复绘制。
- 电气工程：将符号（如开关、继电器）定义为带属性的块，批量标注型号。
注意事项
- 块名称不支持空格和特殊字符,建议使用下划线分隔（如“bolt_M10”）。
- 复杂块可能导致文件卡顿,可通过“分解”临时编辑或简化块结构。
- 外部块（WBLOCK）需注意文件路径，避免移动后无法调用。
相关问答FAQs
Q1: 如何修改已创建块的属性？

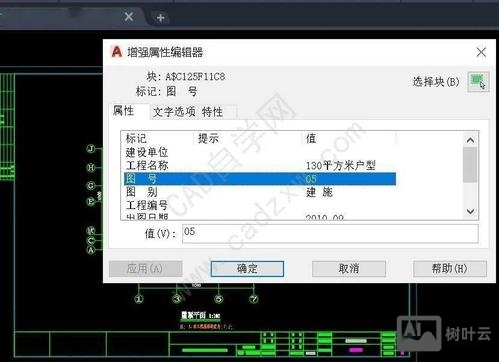

A1: 双击图形中的块，弹出“增强属性编辑器”，在“属性”选项卡中修改属性值、文字样式或图层等，若需修改属性定义（如标记或提示），需输入BEDIT进入块编辑器，双击属性文字进行编辑，保存后更新所有引用。
Q2: 动态块中的参数和动作如何关联？
A2: 在块编辑器中，先添加参数（如线性参数），选中参数后右键选择“动作”，选择对应动作类型（如拉伸动作），根据提示选择参数点和对象，设置动作范围（如选择参数的端点作为拉伸基点），保存后，动态块即可通过夹点交互调整，添加线性参数和缩放动作后，拖动夹点即可改变块的整体长度。
