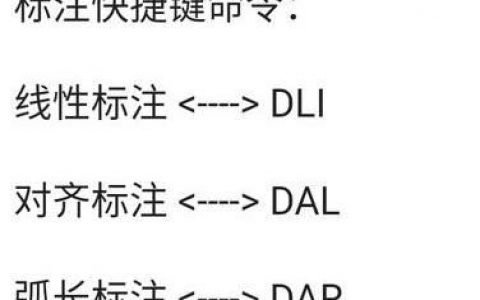

CAD建新块命令怎么用？

在CAD软件中，创建新块（BLOCK）是提升绘图效率、统一图形标准的重要功能，块是将多个对象组合为单个对象的集合，便于重复使用、修改和管理，以下是关于CAD建新块命令的详细操作说明、注意事项及应用技巧。

创建新块的基本步骤

1. 绘制基础图形
   在创建块前，需先绘制或准备好需要定义为块的图形对象，这些对象可以是直线、圆、多段线、文字等多种元素的组合，建议在单独的图层上绘制块图形,便于后续管理。

2. 执行BLOCK命令

   • 命令行输入：直接输入BLOCK或简化命令B，按回车键。
   • 功能区操作：切换至“插入”选项卡，点击“定义块”下拉菜单中的“创建块”。
   • 工具栏操作：在“块”工具栏中点击“创建块”图标（若已显示）。

3. 设置块定义参数
   执行命令后，系统弹出“块定义”对话框，需配置以下核心参数：

   • 名称：为块指定唯一名称，建议使用有意义的名称（如“螺栓-M10×50”），避免使用中文或特殊字符。
   • 基点：指定块的插入基准点，可通过“拾取点”按钮在绘图区选择，或直接输入坐标值，基点通常选择图形的特征位置（如中心点、端点），便于后续插入时对齐。
   • 对象：选择要包含在块中的图形，点击“选择对象”按钮，框选或单选目标图形，按回车键返回对话框。
     • 保留：生成块后，原图形保留在绘图区。
     • 转换为块：原图形直接转换为块实例。
     • 删除：生成块后删除原图形（需谨慎操作）。

4. 设置块属性（可选）
   若块需要包含可编辑的文本信息（如零件编号、材料），需先定义属性，执行ATTDEF命令，在“属性定义”对话框中设置标记、提示、文字样式等，然后将属性对象与图形一同选中定义为块。


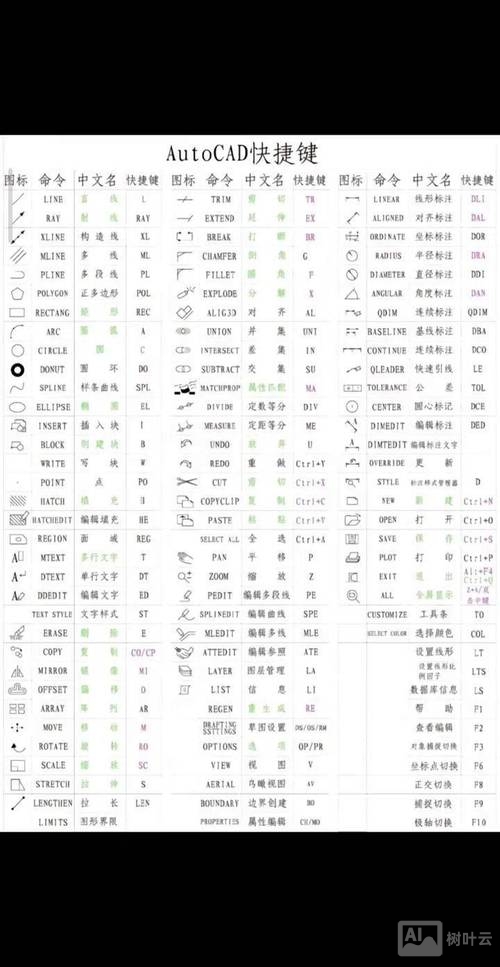

   （图片来源网络，侵删）

5. 完成创建
   确认参数无误后，点击“确定”按钮，块定义完成，块将保存在当前图形文件中，可通过INSERT命令调用。

块定义的高级选项

在“块定义”对话框中，还有以下高级功能：

• 方式：
  • 注释性：勾选后块可自动调整大小以适应不同比例的视图。
  • 使块与图层相关：块中的对象继承当前图层的特性（颜色、线型等）。
• 设置：
  • 块单位：指定块的插入单位（如毫米、米），便于与其他图形文件交换数据。
  • 超链接：可为块添加超链接，跳转至相关文档或网页。

块的编辑与管理

1. 编辑块定义

   • 双击块实例，或在命令行输入BLOCKEDIT，选择块后进入“块编辑器”，可修改块内的图形或属性。
   • 使用REFEDIT命令在当前图形中临时编辑块，修改后保存更新。

2. 重命名块
   执行RENAME命令，在“重命名”对话框中选择“块”，修改块名称。

3. 删除块
   执行PURGE命令，清理未使用的块（需勾选“确认要清理的每个项目”）。

块的应用技巧

1. 动态块（Dynamic Blocks）
   通过BLOCKICON命令创建动态块，可添加参数（如点、线性、旋转）和动作（如拉伸、移动、缩放），使块在插入后通过自定义夹点调整形状或参数，极大提升灵活性。

2. 块属性提取
   使用ATTEXT或DATAEXTRACTION命令，从多个块中提取属性信息（如零件清单），生成表格或数据文件。

3. 块库的创建
   将常用块保存为单独的DWG文件（模板文件），通过DesignCenter（设计中心）或INSERT命令导入其他图形，实现资源复用。

注意事项

• 图层管理：块中的对象保留原始图层特性，若在0层上绘制且“随块”属性，插入时将继承当前图层特性。
• 嵌套块：块内可包含其他块，但嵌套层数不宜过深（建议不超过3层），否则会增加文件大小和编辑复杂度。
• 外部参照（Xref）：若需动态更新块内容，可使用外部参照代替块，但需注意文件路径问题。

相关问答FAQs

Q1：为什么创建块后，插入时显示为黑色或线型异常？
A：这通常是由于块对象所在的图层特性被设置为“随层”或“随块”，而当前图层的颜色或线型为“ByLayer”，解决方法：

1. 检查块内对象的图层设置，确保与目标图层一致；
2. 在“块定义”对话框中取消勾选“使块与图层相关”，或修改块内对象的特性为“ByBlock”。

Q2：如何将块保存为独立文件，供其他CAD图纸调用？
A：使用WBLOCK命令，具体步骤如下：

1. 命令行输入WBLOCK，按回车键；
2. 在“写块”对话框中，选择“对象”，点击“选择对象”框选块图形；
3. 指定基点和保存路径，文件格式选择“.dwg”；
4. 点击“确定”后，该块将保存为独立文件，可通过INSERT命令在其他图纸中插入。

通过合理运用块定义功能，可显著减少重复绘图工作，保证图形一致性,是CAD高效绘制的核心技能之一。
