CAD2007命令表有哪些实用命令？

CAD 2007作为AutoCAD的经典版本之一，其命令表涵盖了绘图、编辑、标注、设置等核心功能，掌握这些命令是高效使用软件的基础，以下将详细介绍CAD 2007的常用命令，并通过分类和表格形式呈现,帮助用户系统化理解与应用。

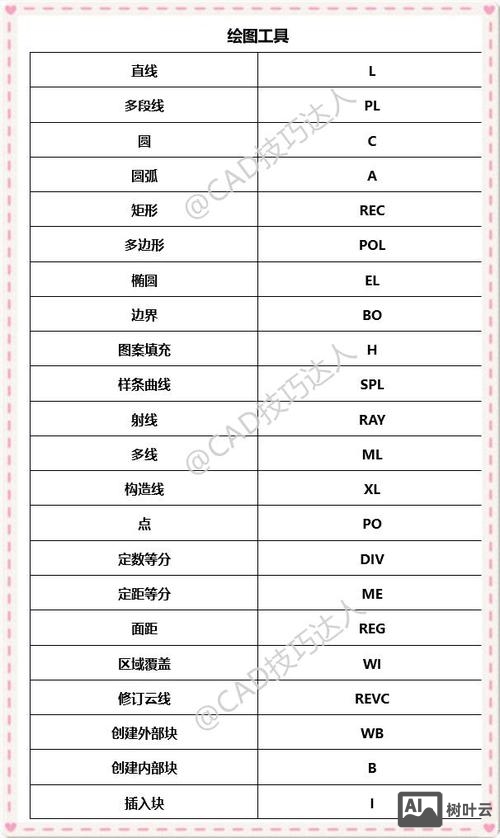

绘图类命令

绘图类命令是创建图形的基础，主要包括点、线、圆、弧、多边形等基本元素的绘制。

• 点（POINT/PO）：创建单个或多个点对象，可通过“点样式”命令调整点的外观。
• 直线（LINE/L）：绘制首尾相连的直线段，需指定起点和终点坐标。
• 构造线（XLINE/XL）：创建无限长的直线，常作辅助线使用。
• 多段线（PLINE/PL）：绘制由直线和弧线组成的连续线段，可统一设置线宽。
• 圆（CIRCLE/C）：通过圆心半径、两点、三点等方式绘制圆。
• 圆弧（ARC/A）：多种绘制方式，如起点圆心端点、起点圆心角度等。
• 矩形（RECTANG/REC）：绘制矩形，可设置倒角、圆角或线宽。
• 正多边形（POLYGON/POL）：绘制3-1024边的正多边形，可通过内接圆、外切圆或边长定义。
• 样条曲线（SPLINE/SPL）：通过拟合点创建平滑曲线，常用于绘制不规则形状。
• 椭圆（ELLIPSE/EL）：通过中心点、轴端点或旋转角度绘制椭圆。

编辑类命令

编辑类命令用于修改已有图形，包括移动、复制、旋转、修剪等操作。

• 移动（MOVE/M）：将对象重新定位到指定位置，需指定基点和位移。
• 复制（COPY/CO/CP）：创建对象的副本，可单次或多次复制。
• 旋转（ROTATE/RO）：绕基点旋转对象，可指定角度或参照方式。
• 缩放（SCALE/SC）：按比例放大或缩小对象，需指定基点比例因子。
• 修剪（TRIM/TR）：以其他对象为边界剪切多余部分，需选择边界和修剪对象。
• 延伸（EXTEND/EX）：将对象延伸至指定边界，操作方式与修剪类似。
• 倒角（CHAMFER/CHA）：在两条直线间创建倒角，可设置距离或角度。
• 圆角（FILLET/F）：在对象间创建圆角弧，需指定半径值。
• 阵列（ARRAY/AR）：创建矩形或环形阵列，可设置行数、列数及角度。
• 镜像（MIRROR/MI）：创建对象的镜像副本，需指定镜像线。

标注类命令

标注类命令用于添加尺寸、文字等注释信息，确保图形的可读性。

• 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸。
• 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的实际长度。
• 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径。
• 直径标注（DIMDIAM/DDI）：标注圆或圆弧的直径。
• 角度标注（DIMANGULAR/DAN）：标注两条直线间的角度。
• 公差标注（TOLERANCE/TOL）：创建形位公差特征框。
• 多行文字（MTEXT/T）：创建多行文本对象，支持格式编辑。

设置类命令

设置类命令用于定义绘图环境、图层、样式等参数，规范绘图流程。

• 图层（LAYER/LA）：管理图层属性（颜色、线型、线宽），控制对象显示。
• 文字样式（STYLE/ST）：设置字体、高度、倾斜角等文字特性。
• 标注样式（DIMSTYLE/D）：统一标注样式，如箭头样式、文字位置等。
• 单位（UNITS/UN）：设置长度、角度的单位格式和精度。
• 草图设置（DSETTINGS/DS）：配置捕捉、栅格、极轴等辅助功能。
• 选项（OPTIONS/OP）：自定义界面、文件保存、选择模式等系统选项。

其他常用命令

• 删除（ERASE/E）：从图形中移除对象。
• 特性（PROPERTIES/CH+空格）：查看和修改对象的属性（如颜色、图层）。
• 设计中心（ADCENTER/ADC）：管理块、图层、外部参照等资源。
• 块（BLOCK/B）：创建可重复使用的对象组合。
• 填充（BHATCH/H）：在封闭区域内指定图案进行填充。

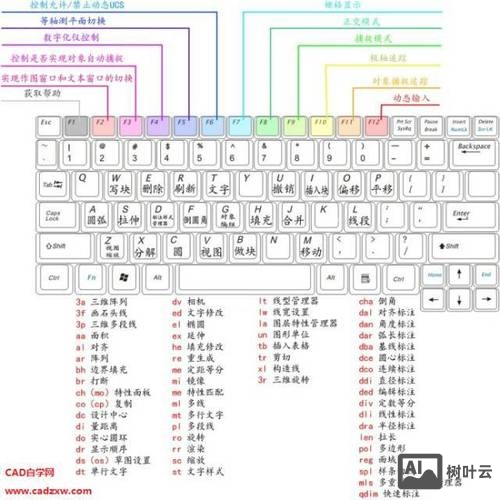

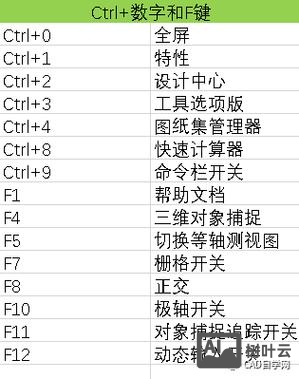

以下是CAD 2007部分核心命令的快速参考表：

相关问答FAQs

问：如何快速重复执行上一个命令？
答：在CAD 2007中，直接按Enter键或空格键可重复执行上一个使用的命令，无需重新输入命令名称，提高绘图效率。

问：如何让绘制的圆显示为正方形（即显示圆心标记）？
答：可通过“标注样式”或“点样式”设置：执行DDPTYPE命令，在弹出的对话框中选择“十字”或“直线”等点样式，然后使用CENTER命令在圆心位置标记即可显示为正方形符号。
