CAD如何绘制无限长直线？命令是什么？

在CAD软件中,绘制无限长直线是一个基础且实用的功能，尤其在绘制辅助线、轴线或需要延伸至绘图区域边界的线条时，无限长直线（也称为构造线或参照线）与普通直线不同，它没有起点和终点，理论上可以无限延伸，但在实际绘图中，其长度会自动适应当前视图范围或图形界限，以下是关于CAD无限长直线命令的详细说明，包括命令调用方法、操作步骤、应用场景及注意事项。

命令调用方法

在CAD中,绘制无限长直线的命令为XLINE，用户可以通过以下三种方式调用该命令：

1. 命令行输入：在命令行中直接输入XLINE或简化命令XL，按回车键确认。
2. 功能区菜单：依次点击“常用”选项卡→“绘图”面板→“构造线”按钮（图标通常为一条双向箭头的直线）。
3. 工具栏：在经典工作空间中，可通过“绘图”工具栏的“构造线”图标调用。

操作步骤

绘制无限长直线时,CAD提供了多种绘制方式，用户可根据需求选择：

1. 两点方式（默认）：通过指定两点定义无限长直线的方向和位置。

   • 调用XLINE命令后，命令行提示“指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：”，直接在绘图区点击第一点。
   • 命令行提示“指定通过点：”，点击第二点，即可通过两点绘制一条无限长直线。
   • 继续点击可绘制多条通过第一点的直线,按Esc键退出命令。

2. 水平方式：绘制与X轴平行的无限长直线。


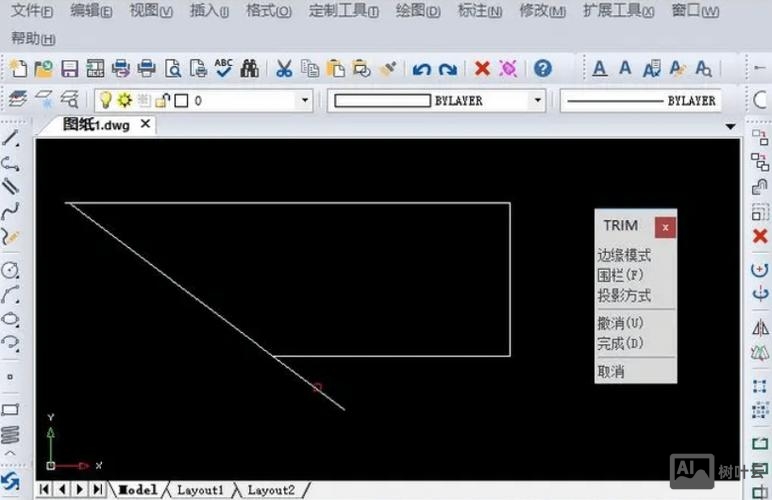

   （图片来源网络，侵删）
   • 输入H并回车，命令行提示“指定通过点：”，点击或输入坐标值，即可绘制水平直线。

3. 垂直方式：绘制与Y轴平行的无限长直线。

   • 输入V并回车，命令行提示“指定通过点：”，点击或输入坐标值，即可绘制垂直直线。

4. 角度方式：按指定角度绘制无限长直线。

   • 输入A并回车，命令行提示“输入参照线角度或 [参照(R)]：”，输入角度值（如45）或选择参照线（R）后指定一条已知直线及其角度。
   • 输入角度后,命令行提示“指定通过点：”，点击即可绘制斜向直线。

5. 二等分方式：绘制角平分线，需指定角的顶点和两边。

   • 输入B并回车，命令行提示“指定角的顶点：”，点击角的顶点。
   • 提示“指定角的起点：”，点击角的一边。
   • 提示“指定角的端点：”，点击角的另一边，即可绘制角平分线。

6. 偏移方式：通过偏移已有直线绘制新的无限长直线。


   （图片来源网络，侵删）
   • 输入O并回车，命令行提示“指定偏移距离或 [通过(T)] <通过>：”，输入偏移距离或选择T指定通过点。
   • 选择要偏移的直线,并在指定侧点击，即可绘制平行直线。

应用场景

无限长直线在以下场景中尤为常用：

• 建筑制图：绘制墙体轴线、尺寸标注的辅助线。
• 机械设计：标注对称中心线、零件的轮廓基准线。
• 电气图纸：绘制电路中的导线走向或接地符号。
• 3D建模：作为空间定位的参照线，辅助创建复杂模型。

注意事项

1. 图层管理：无限长直线通常建议单独放置在“辅助线”图层，并设置较低的颜色或线型（如ACAD_ISO02W100），以便区分于主要图形。
2. 显示控制：若无限长直线过多导致视图混乱，可通过“图层特性管理器”关闭或冻结辅助线图层，或使用“显示/隐藏”功能。
3. 编辑技巧：无限长直线可通过TRIM（修剪）或BREAK（打断）命令转换为有限直线；若需删除所有无限长直线，可通过“快速选择”功能筛选“无限长直线”类型后批量删除。
4. 性能影响：在复杂图形中，大量无限长直线可能影响软件运行速度，建议仅在绘图阶段使用，完成后删除或冻结。

常见问题与解决方法

以下是关于CAD无限长直线命令的常见问题及解答：

问题1：为什么绘制的无限长直线在打印时显示不全？
解答：无限长直线的显示范围取决于当前视图或图形界限，若打印时显示不全，可通过以下方法解决：

• 调整视图范围：使用ZOOM命令的“范围（E）”选项，使图形完全显示。
• 修改图形界限：输入LIMITS命令，重新设置绘图区域，确保包含所有直线。
• 转换为有限直线：使用TRIM命令将无限长直线修剪至所需长度，再进行打印。

问题2：如何快速删除图纸中的所有无限长直线？
解答：可通过“快速选择”功能批量删除：

• 输入QSELECT命令，打开“快速选择”对话框。
• 在“应用到”中选择“整个图形”，“对象类型”选择“直线”，“特性”选择“起点”或“终点”（无限长直线的起点和终点坐标为系统特定值，如0,0）。
• 在“运算符”中选择“不等于”，在“值”中输入任意坐标（如1,1），点击“确定”后选中所有无限长直线，按Delete键删除。

通过以上方法,用户可以高效掌握CAD无限长直线的绘制与应用技巧，提升绘图效率与准确性。
