在CAD软件中,合拼命令（通常指“合并”或“合并实体”）是将多个独立对象组合为一个单一对象的功能，常用于简化图形管理、减少文件体积或满足特定绘图需求，不同版本的CAD中，该命令的名称和操作路径可能略有差异，例如AutoCAD中称为“UNION”（并集）、“JOIN”（合并），而中望CAD等软件可能直接命名为“合拼”，以下从命令功能、操作步骤、适用对象及注意事项等方面详细说明。

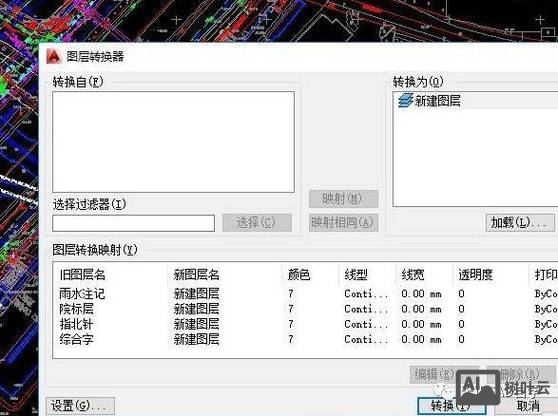

（图片来源网络，侵删）
合拼命令的核心功能
合拼命令主要用于处理二维或三维中的同类对象,通过布尔运算（如并集、差集、交集）或直接连接，将多个对象整合为一个整体。
- 二维对象：将多条线段合并为一条多段线，或将多个面域合并为一个复杂面域。
- 三维对象：将多个实体（如长方体、球体）合并为一个复杂实体，便于后续编辑或渲染。
合拼命令的操作步骤（以AutoCAD为例）
启动命令：
- 命令行输入“UNION”（并集合并）或“JOIN”（合并线段/多段线），按回车键。
- 或通过功能区“常用”选项卡→“修改”面板→点击“合并”图标（不同版本界面可能略有差异）。
选择对象：
- UNION命令：适用于三维实体或二维面域，选择需要合并的多个对象（可框选或点选），按回车键确认，系统自动将所有对象合并为一个整体。
- JOIN命令：适用于线段、多段线、圆弧等，先选择目标对象（如一条直线），再选择其他要合并的对象（需与首对象首尾相连或共线），按回车键完成合并。
注意事项：

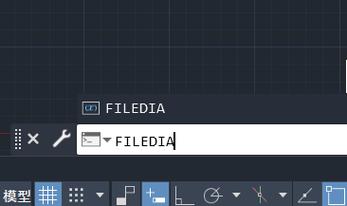

（图片来源网络，侵删）- 合并对象需为同一类型（如线段与线段合并，实体与实体合并）。
- 非闭合对象（如开放多段线）合并后仍保持开放状态，闭合对象（如圆、多边形）合并后形成单一闭合对象。
合拼命令的适用对象与限制
| 对象类型 | 适用命令 | 合并效果 | 限制条件 |
|---|---|---|---|
| 三维实体（长方体、球体等） | UNION | 合并为单一实体，共享公共部分 | 需完全接触或重叠 |
| 二维面域 | UNION | 合并为复杂面域，可填充图案 | 面域需在同一平面内 |
| 直线、多段线、圆弧 | JOIN | 连接为连续的多段线 | 需首尾相连或共线 |
| 样条曲线 | JOIN | 合并为单一样条曲线 | 控制点需连续 |
常见问题与解决技巧
合并失败：
- 原因：对象类型不一致（如线段与圆弧尝试用UNION合并）、对象未接触（实体间间隙过大）。
- 解决：检查对象类型是否匹配，使用“移动”命令调整对象位置，确保接触或重叠。
合并后对象无法编辑：
- 原因：合并后的对象为一个整体，部分编辑命令（如拉伸、修剪）需先使用“分解”（EXPLODE）命令拆分。
- 解决：根据需求选择是否分解，或使用“面域/实体编辑”命令进行局部修改。
相关问答FAQs
Q1：如何将多条不连续的线段合并为一条多段线？
A：使用“JOIN”命令，先选择第一条线段作为目标对象，然后依次选择其他需合并的线段（无需首尾相连，但需共线或连续），按回车键即可，若线段间存在间隙，可先用“延伸”（EXTEND）或“倒角”（CHAMFER）命令调整端点位置。
Q2：合并三维实体后如何取消合并操作？
A：合并后的实体无法直接撤销合并，但可通过以下方法恢复：
（图片来源网络，侵删）
- 使用“分解”（EXPLODE）命令将合并实体拆分为原始独立对象（部分复杂实体可能无法完全拆分）；
- 若已保存文件,可从历史版本中恢复；
- 合并前备份对象,以便后续重新编辑。
