CAD中组命令如何高效管理复杂对象？

在CAD软件中,“组”命令是一个非常实用的工具，它允许用户将多个独立的对象（如线条、圆、多段线、块等）组合成一个单一的对象，便于整体选择、移动、编辑和管理，对于处理复杂图形或需要频繁操作多个对象的情况，使用组命令可以显著提高绘图效率，减少误操作的可能性。

要使用组命令,用户可以通过多种方式调用，最常用的方法是直接在命令行输入“GROUP”或其快捷键“G”，然后按回车键，在“常用”选项卡的“组”面板中，也有相应的按钮可以点击打开“对象分组”对话框，在对话框中，用户可以进行新建组、编辑现有组、添加或删除对象等操作，新建组时，需要为组指定一个名称，并选择是否在“对象分组”对话框中显示该组，以及是否在选择时从组中删除（即“可选”属性），值得注意的是，CAD中的组与块有所不同，组内的对象仍然保持其独立性，可以单独进行编辑，而块则是一个整体对象，编辑时需要进入块编辑器。

组命令的核心优势在于其灵活性和便捷性,当多个对象需要作为一个整体进行操作时，只需选中该组，即可对所有成员进行移动、旋转、缩放、镜像等变换，而无需逐个选择，这在处理机械装配图、建筑平面图中的家具布局或电气原理图中的元件连接时尤为有用，在绘制办公室平面布置图时，可以将一张桌子、几把椅子和其他相关家具定义为一个组，这样在调整办公室布局时，可以一次性移动整个家具组，而不必担心遗漏或错位单个对象。

在实际应用中,组命令还支持嵌套，即一个组可以包含其他组，形成层次结构，这种特性使得对复杂图形的管理更加有序，在一个大型项目中，可以将不同楼层或不同功能区域的图形分别定义为组，再将这些楼层组或区域组组合成一个更大的项目组，这样，用户可以根据需要展开或折叠组，快速定位和编辑特定部分的对象，CAD还提供了“解组”命令（UNGROUP），用于将已组合的对象恢复为独立状态，以及“编辑组”命令，允许在组内添加或删除对象，或者修改组的名称和属性。

为了更高效地使用组命令,用户还可以掌握一些相关的快捷操作，按住Ctrl键并单击组中的单个对象，可以临时选中该对象而不会选中整个组，从而进行单独编辑，使用“选择组”选项（在命令行输入“SELECT”后，输入“GROUP”并指定组名）可以快速选择整个组，即使这些对象在图形中分布较远或被其他对象遮挡，对于频繁使用的组，用户还可以在“快速访问”工具栏中创建自定义按钮，一键调用相关命令。

在使用组命令时,也需要注意一些潜在的问题，如果组内的对象数量过多或图形过于复杂，频繁的组操作可能会影响软件的运行速度，建议合理使用组，避免过度嵌套或创建不必要的组，组名应具有描述性，以便于识别和管理，尤其是在大型项目中，如果需要将组永久保存为可重复使用的单元，建议将其定义为块，因为块在文件大小和性能方面更具优势。

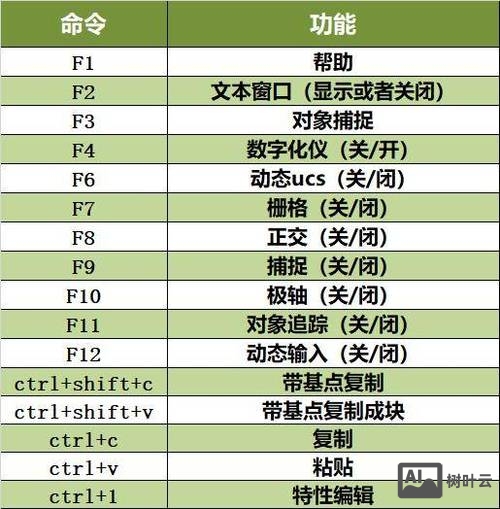

以下是一个简单的表格,总结了组命令的主要功能及其应用场景：

相关问答FAQs：

1. 问：CAD中的组和块有什么区别？什么时候应该使用组而不是块？
   答：组和块的主要区别在于对象的独立性和编辑方式，组内的对象仍然保持独立性，可以单独选择和编辑，而块是一个整体对象，编辑时需要进入块编辑器，组适用于需要临时组合对象、频繁修改组内成员或保持对象独立性的情况，例如在布局调整时临时组合家具，而块适用于需要重复使用、减少文件大小或保持对象一致性的情况，例如标准件、符号或常用图形。


   （图片来源网络，侵删）

2. 问：如何快速找到并编辑CAD中的特定组？
   答：可以通过以下方法快速定位和编辑特定组：在命令行输入“GROUP”打开“对象分组”对话框，在列表中找到目标组并选中，然后点击“查找对象”按钮，图形中对应的组将被高亮显示，若需编辑组内对象，可选中组后右键，选择“组”->“编辑组”，或在“对象分组”对话框中点击“编辑”按钮，进入组内进行添加、删除或修改对象操作，使用“命名视图”功能可以为特定组保存视图，方便快速切换。
