CAD裁图命令如何快速准确分割图形？

在CAD软件中,裁图命令是用于快速截取图形局部区域或提取特定对象的常用功能，主要通过“剪裁”（Clip）相关命令实现，不同版本的CAD（如AutoCAD、浩辰CAD等）中，裁图命令的操作逻辑基本一致，核心功能包括基于边界裁剪、对象裁剪、块裁剪等，目的是简化复杂图形显示、提升绘图效率，以下从命令类型、操作步骤、应用场景及注意事项等方面详细说明。

裁图命令的核心类型及操作方法

图像裁剪（IMAGECLIP）

当CAD中插入外部图片（如JPG、PNG）后，若只需显示图片的局部区域，可使用“图像裁剪”命令。

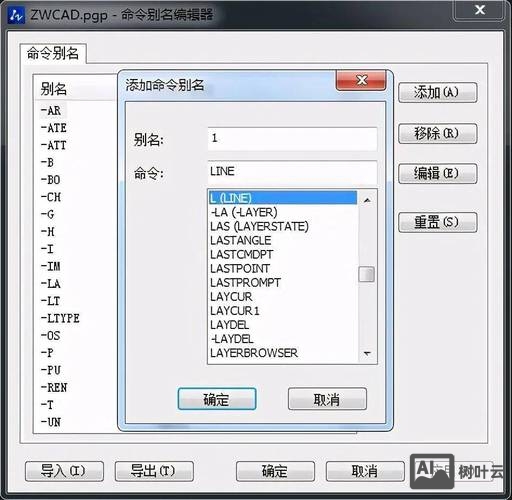

• 调用方式：命令行输入IMAGECLIP，或通过“插入”选项卡“参照”面板中的“图像裁剪”工具。
• 操作步骤：
  （1）选择需要裁剪的图像，此时图像周围出现蓝色夹点；
  （2）命令行提示“输入剪裁选项[新建(N)/多边形(P)/删除(D)] <新建>”：
  • 新建(N)：默认选项，通过绘制矩形或多边形定义裁剪边界，选择后，在图像上指定对角点或绘制闭合多边形，超出边界的部分将被隐藏；
  • 多边形(P)：适用于不规则边界，可通过连续点击绘制多边形路径，按Enter键闭合完成裁剪；
  • 删除(D)：取消裁剪，恢复图像完整显示。
• 注意事项：裁剪后的图像仍可通过夹点调整边界大小，或通过“图像剪裁”对话框（双击图像后设置）精确控制裁剪范围。

外部参照裁剪（XCLIP）

当图形中插入外部参照（如DWG文件、PDF等）时，若需隐藏参照中的部分内容，可使用“外部参照裁剪”命令。

• 调用方式：命令行输入XCLIP，或通过“插入”选项卡“参照”面板中的“裁剪”工具。
• 操作步骤：
  （1) 选择外部参照对象，命令行提示“输入剪裁选项[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多边形(P)] <新建>”：
  • 新建：默认选项，与图像裁剪类似，可选择矩形或多边形边界；
  • 开(ON)/关(OFF)：控制裁剪效果的显示或隐藏（“关”时显示完整参照）；
  • 生成多边形(P)：通过绘制多边形创建复杂裁剪边界，适用于不规则形状；
  • 剪裁深度(C)：仅适用于3D模型，可设置裁剪的平面深度范围。
• 技巧：裁剪后可通过“绑定”命令将裁剪后的外部参照部分转换为永久图形，避免参照文件路径变更导致显示异常。

视口裁剪（VPCLIP）

在布局空间中,若需对视口（显示模型空间特定区域的窗口）进行裁剪，可使用“视口裁剪”命令，例如将矩形视口裁剪为圆形或多边形。

• 调用方式：命令行输入VPCLIP，或在布局视口边界上右键选择“视口裁剪”。
• 操作步骤：
  （1) 选择需要裁剪的视口边界；
  （2) 命令行提示“选择剪裁对象或 [多边形(P)] <多边形>”：
  • 直接选择已绘制的闭合对象（如圆、椭圆）作为裁剪边界；
  • 输入P进入多边形模式，手动绘制裁剪路径。
• 应用场景：适用于创建异形视口（如圆形视口显示局部放大图），提升图纸布局的灵活性。

块裁剪（BLOCKCLIP）

对于动态块或普通块,若需隐藏块中的部分对象，可通过“块定义”编辑或“块裁剪”命令实现。

• 操作方法：
  （1) 双击块进入“块编辑器”，绘制覆盖需要隐藏区域的闭合对象（如圆、矩形）；
  （2) 在“块编辑器”选项卡中选择“编写几何图形”，将裁剪对象与块参数关联；
  （3) 保存块定义后，裁剪区域外的对象将自动隐藏。
• 局限性：块裁剪需提前编辑块定义，不适合临时性裁剪需求。

裁图命令的应用场景与优势

操作注意事项

1. 边界对象要求：裁剪边界必须是闭合对象（如圆、多边形、矩形），且边界与裁剪对象需相交，否则无法生效。
2. 图层管理：裁剪后，被隐藏的部分并非删除，而是通过系统变量“XCLIPFRAME”控制显示（设置为“1”可显示裁剪边界）。
3. 性能优化：对于复杂外部参照或大量图像，频繁裁剪可能导致文件卡顿，建议裁剪后再进行后续编辑。
4. 版本兼容性：部分高级功能（如多边形裁剪）在低版本CAD中可能不支持，需注意版本差异。

相关问答FAQs

Q1：裁剪后的图像或外部参照，如何恢复完整显示？
A1：可通过以下两种方式恢复：
（1) 命令行输入IMAGECLIP（图像）或XCLIP（外部参照），选择对象后输入D（删除），即可取消裁剪；
（2) 双击裁剪对象，在弹出的对话框中勾选“显示并打印裁剪边界”，然后手动删除边界对象。

Q2：为什么裁剪后边界外仍显示部分内容？
A2：通常由以下原因导致：
（1) 系统变量“XCLIPFRAME”被设置为“1”（显示裁剪边界），需输入命令XCLIPFRAME，将其设置为“0”以隐藏边界；
（2) 裁剪边界未完全覆盖目标对象，需重新绘制边界并确保与对象相交；
（3) 对于外部参照，可能未保存裁剪设置，需重新执行XCLIP命令并确认“开(ON)”状态。
