在CAD软件中，打断命令（BREAK）是编辑图形时常用的工具，主要用于将对象在指定点处分割为两个部分或删除对象的一部分，而“打断命令距离”这一概念，通常指通过指定距离参数来精确控制打断的位置，实现更灵活的图形编辑，本文将详细解析CAD打断命令的使用方法、距离参数的应用场景及操作技巧,并结合实例说明其具体应用。

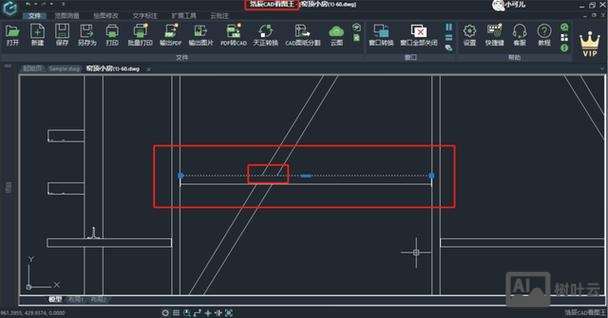

打断命令的基本功能与操作
打断命令（快捷键为BR）分为两种模式：打断于点（BREAK AT POINT）和打断（BREAK），前者用于将对象在指定点处分割，不删除任何部分；后者则可通过指定两点删除对象之间的部分或将对象分割为两部分，在实际操作中，距离参数的引入使得打断命令的精度大幅提升,尤其适用于需要按固定长度或比例分割对象的场景。
打断于点模式
执行该命令后，只需选择对象并指定打断点，对象即被分割为两个独立部分，将一条直线在距离端点50个单位处打断，操作步骤为：输入BR命令→选择直线→捕捉距离端点50个单位的位置→完成打断，此模式常用于分割线段、圆弧等对象,但无法删除中间部分。
打断模式（删除部分对象）
该模式需指定两个点，删除两点之间的部分或分割对象，删除直线上距离端点30至80单位之间的部分，操作步骤为：输入BR命令→选择直线→输入“F”（第一点）→捕捉距离端点30单位的位置→捕捉距离端点80单位的位置→完成删除，若不输入“F”，则默认选择点为第一点,第二点需手动指定。
距离参数的精确控制方法
距离参数的输入方式灵活多样，可通过坐标输入、对象捕捉、相对距离等方式实现精确控制,以下是几种常见应用场景及操作技巧：
通过绝对距离打断
若需在距离对象端点固定长度处打断，可直接使用坐标输入或对象捕捉，在一条长度为200的直线上，距离左端点50单位处打断，操作步骤为：
- 启用对象捕捉（端点、节点）；
- 输入BR命令→选择直线→捕捉左端点→输入“@50,0”（假设直线水平）→完成打断。
通过相对距离比例打断
对于不规则对象，可通过比例参数确定打断位置，将一条圆弧在其总长度的1/3处打断，操作步骤为：
- 测量圆弧总长度（LI命令）；
- 计算打断点距离（总长度×1/3）；
- 使用“FROM”捕捉，以圆弧端点为基准，输入相对距离值。
使用“测量”和“定数等分”辅助打断
对于复杂图形，可先使用MEASURE（测量）或DIVIDE（定数等分）命令生成辅助点，再通过打断命令分割对象，将一条直线等分为5段：
- 输入DIV命令→选择直线→输入段数5→生成等分点；
- 输入BR命令→选择直线→捕捉相邻等分点→完成分段打断。
动态输入与极轴追踪
启用动态输入（DYN）后，可直接在命令行输入距离值，结合极轴追踪实现斜线打断，在斜线上距离端点50单位处打断：
- 启用极轴追踪（设置增量角为45°）；
- 输入BR命令→选择斜线→捕捉端点→沿极轴方向输入50→完成打断。
打断命令距离的应用场景
机械设计：精确分割零件轮廓
在绘制机械零件时，常需按固定长度切割轮廓线，将一根轴的剖面线在特定位置分割，以便标注尺寸，通过距离参数,可确保分割位置与设计要求完全一致。
建筑设计：门窗洞口定位
在墙体绘制中，需按设计图纸在指定距离处开设门窗洞口，使用打断命令距离参数，可快速删除墙体中对应长度的部分,避免手动测量误差。
电气设计：导线分段标识
在电路图中，导线可能需按长度分段并标注型号，通过打断命令将导线分割为若干段,便于后续添加文字标注。
操作注意事项
- 对象类型限制：打断命令适用于直线、圆弧、圆、多段线等对象，但不可用于文字、块参照等。

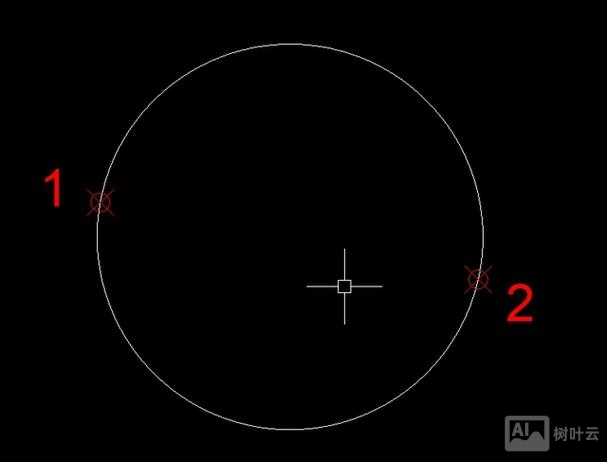

- 闭合对象处理：圆在打断时，默认按逆时针方向删除第一点到第二点的部分，若需删除部分圆弧，需注意点的选择顺序。
- 精度设置：为保证距离参数的准确性，需检查单位设置（UNITS命令）和对象捕捉模式（OSNAP）。
相关问答FAQs
Q1：如何打断一条直线，并确保删除的部分长度精确为100单位？
A1：可通过以下步骤实现：
- 输入BR命令，选择直线；
- 输入“F”指定第一点，捕捉直线一端点；
- 输入“@100,0”（假设水平方向）或使用极轴追踪输入距离100，指定第二点；
- 完成后，直线将从端点开始删除100单位长度。
Q2：打断命令能否用于多段线（PLINE）？如何确保打断后多段线的线宽保持一致？
A2：打断命令支持多段线，但需注意：
- 若多段线具有不同宽度的线段，打断后需手动调整线宽；
- 使用“PEDIT”命令的“宽度”选项，统一修改打断后多段线的线宽；
- 若需精确控制打断位置，可结合“MEASURE”命令生成辅助点，再执行打断操作。
通过掌握打断命令距离参数的应用，可大幅提升CAD图形编辑的精度和效率,尤其在需要严格按尺寸分割对象的场景中具有不可替代的作用。
