CAD垂直命令怎么用？

在CAD软件中，垂直命令是实现图形元素精确定位的关键工具，主要用于绘制或修改垂直于指定对象、坐标轴或参考线的图形，掌握垂直命令的使用方法，能显著提升绘图效率与精度，尤其在机械设计、建筑工程等领域中，对保证图形的规范性具有重要意义，以下从命令类型、操作步骤、应用场景及注意事项等方面进行详细说明。

垂直命令的主要类型及调用方式

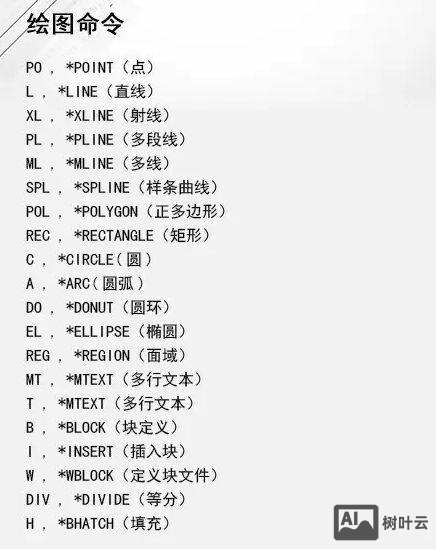

CAD中的垂直命令根据功能差异可分为“垂直构造线”“垂直标注”“垂直对齐”等，其中最常用的是“构造线”（XLINE）命令中的“垂直”选项，以及“直线”（LINE）命令结合“对象捕捉”实现的垂直绘制，通过“极轴追踪”或“对象捕捉”设置，也可快速实现垂直关系。

1. 构造线（XLINE）命令的垂直选项
   调用方式：

   • 命令行输入 XLINE 后回车，选择“垂直（V）”选项；
   • 点击“绘图”工具栏中的“构造线”图标，在命令行中选择“垂直”。
     该命令用于绘制无限长的垂直参考线，常作为辅助线使用。

2. 直线（LINE）命令结合对象捕捉
   调用方式：

   • 命令行输入 LINE 后回车，开启“对象捕捉”（F3），捕捉已有对象的垂足；

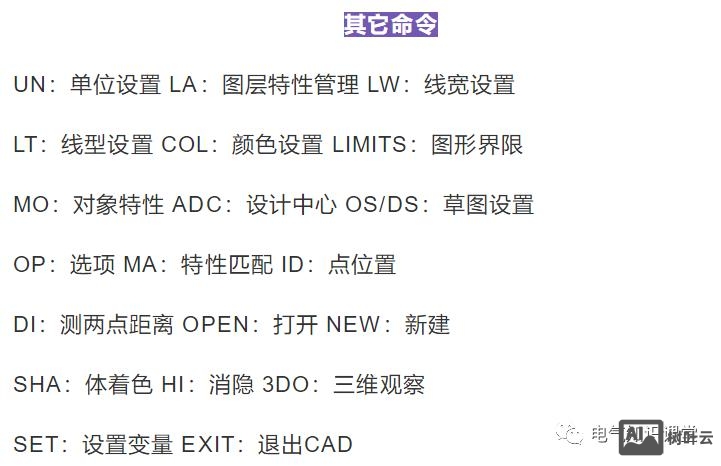

   • 或通过“草图设置”启用“垂足捕捉”，在绘制直线时将光标靠近目标对象，系统自动提示垂足位置。
     此方法适用于绘制有明确端点的垂直线段。

3. 极轴追踪的垂直模式
   调用方式：


   （图片来源网络，侵删）
   • 右键点击状态栏的“极轴追踪”，选择“设置”，在增量角中勾选“90°”，或添加新的“90°”附加角；
   • 绘制图形时，当光标接近垂直方向（90°或270°），系统会显示追踪线和提示，点击即可绘制垂直线。
     适用于需要快速绘制垂直线段且无需依赖已有对象的场景。

垂直命令的操作步骤

以最常用的“构造线垂直”和“直线垂足捕捉”为例，具体操作步骤如下：

（一）使用构造线（XLINE）绘制垂直线

1. 调用命令：在命令行输入 XLINE 并回车，命令行提示：“指定点 或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：”。
2. 选择垂直选项：输入 V 并回车，选择“垂直”模式。
3. 指定参考对象：命令行提示：“选择对象”，点击已存在的直线、圆弧或多段线等作为垂直参考对象。
4. 完成绘制：移动光标，系统会自动显示垂直于参考对象的构造线，点击鼠标左键确定位置，或输入长度值后回车，按 Esc 退出命令。

（二）使用直线（LINE）命令结合垂足捕捉

1. 开启对象捕捉：确保状态栏的“对象捕捉”（F3）已开启，或通过 OSNAP 命令打开“草图设置”，勾选“垂足”捕捉模式。
2. 调用直线命令：输入 LINE 并回车，指定直线起点（可通过输入坐标或点击确定）。
3. 捕捉垂足：移动光标靠近目标参考对象（如直线、圆弧），当系统显示“垂足”标记时，点击鼠标左键，即可绘制垂直于目标对象的线段。
4. 完成绘制：若需继续绘制下一段直线，可重复步骤3；否则按回车或 Esc 退出命令。

垂直命令的应用场景

垂直命令在不同领域中具有广泛的应用，以下列举典型场景：

使用垂直命令的注意事项

1. 对象捕捉的优先级：当同时开启多种捕捉模式（如端点、中点、垂足）时，系统会根据光标与对象的距离自动选择捕捉点，若需精确捕捉垂足，可临时关闭其他捕捉模式。
2. 构造线的清理：构造线作为无限长辅助线，在完成绘图后需通过“修剪”（TRIM）或“删除”（ERASE）命令清理，避免影响图形显示。
3. 极轴追踪的精度：使用极轴追踪时，需确保“增量角”设置正确（如90°），并在复杂图形中结合“对象追踪”使用，避免方向偏差。
4. 三维空间中的垂直：在三维建模中，“垂直”需垂直于当前UCS（用户坐标系）的XY平面，若需垂直于其他平面，需先调整UCS方向或使用“三维垂直”命令（如3DLINE的垂直选项）。

相关问答FAQs

Q1：为什么使用垂直命令时无法捕捉到垂足？
A：可能原因有二：一是未开启“对象捕捉”或“垂足”捕捉模式，可通过按F3键或输入 OSNAP 命令检查设置；二是目标对象本身不存在（如已删除的图层或被块覆盖的对象），需确保参考对象存在且未被锁定。

Q2：如何快速绘制多条相互平行的垂直线？
A：可通过“偏移”（OFFSET）命令实现，先使用垂直命令绘制一条参考垂直线，输入 OFFSET 命令，指定偏移距离，选择参考线后向两侧点击，即可生成多条平行垂直线，若需等距分布，可重复偏移操作，或使用“阵列”（ARRAY）命令进行快速复制。
