CAD如何高效拆分块？

在CAD软件中,块（Block）是一种将多个对象组合为单一对象的便捷工具，能够有效简化绘图过程并提高效率，但在实际操作中，常常需要将已定义的块进行拆分，以修改其中的单个对象或重新利用块内的元素，CAD拆分块命令的核心功能便是将块分解为其原始组成对象，这一操作在绘图编辑中至关重要，本文将详细解析CAD拆分块命令的使用方法、操作步骤、注意事项及相关技巧，帮助用户更好地掌握这一功能。

拆分块的基本概念与重要性

块是由一个或多个对象组成的集合,用户可以通过插入块的方式快速重复使用复杂的图形组合，当需要对块中的某个单独对象进行修改（如更改颜色、线型或删除特定元素）时，直接选择块往往只能整体编辑，拆分块（即分解块）成为必要步骤，通过分解，块将恢复为创建前的独立对象，用户可对其进行针对性操作，在需要导出块内对象到其他文件或进行数据统计时，拆分块也是前提条件。

CAD中拆分块的主要命令及操作步骤

在主流CAD软件（如AutoCAD）中，拆分块主要通过“分解”（EXPLODE）命令实现，以下是详细操作步骤：

调用EXPLODE命令

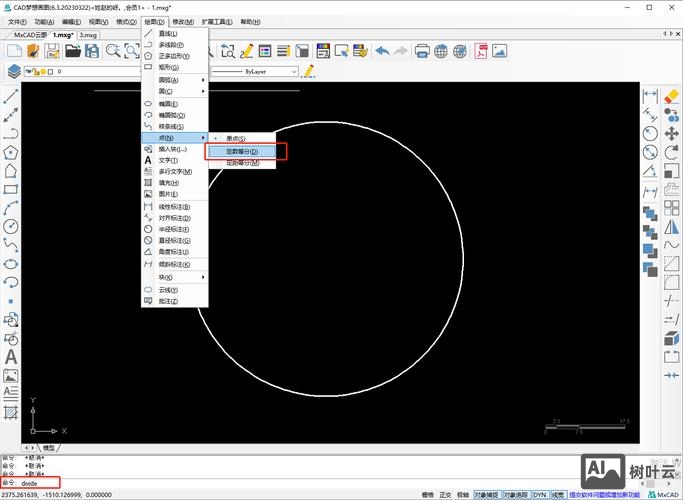

• 命令行输入：在命令行中直接输入EXPLODE或简化命令X，按回车键确认。

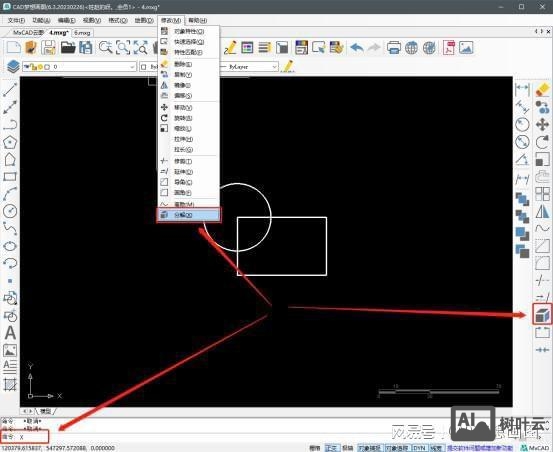

• 功能区菜单：切换至“常用”选项卡，在“修改”面板中找到“分解”按钮（图标为一个爆炸图形）并单击。
• 快捷键：部分CAD版本支持自定义快捷键，可提前设置以便快速调用。

选择待拆分的块

激活EXPLODE命令后,命令行会提示“选择对象：”，此时用户需用鼠标框选或单击需要拆分的块，若选择成功，块会高亮显示；若选择失败，命令行会提示“找到 0 个”，需重新检查对象是否为块或是否已被锁定。

确认拆分操作

完成对象选择后,按回车键或空格键确认，CAD将自动执行拆分操作，拆分后，块内的所有对象将恢复为独立状态，例如一个由直线和圆组成的块，拆分后可单独选择直线或圆。

重复操作（可选）

若需拆分多个块,可在确认一次拆分后继续选择其他块，无需重复调用命令，直至按ESC键退出。

示例表格：EXPLODE命令操作流程

拆分块的注意事项与高级技巧

嵌套块的拆分

若块内包含其他块（即嵌套块），EXPLODE命令默认仅拆分最外层块，若需完全拆分所有嵌套块，需连续执行多次EXPLODE命令，或使用“EXPLODE”命令中的“嵌套”选项（部分CAD版本支持），一个由“螺栓块”和“螺母块”组成的“装配块”，第一次拆分后“螺栓块”和“螺母块”仍为独立块，需再次选择并拆分。

属性块的拆分

带有属性的块（如文字标注）在拆分后，属性值会转化为普通文字对象，失去块的属性定义特性，若需修改属性内容，建议在拆分前双击块打开“编辑属性块”对话框，或拆分后直接编辑文字。

图层与线型的继承

拆分后,对象将继承创建块时的图层、线型、颜色等特性，若需统一修改拆分后的对象属性，可通过“特性匹配”（MATCHPROP）命令快速应用。

不可拆分的特殊情况

• 外部参照（XREF）：外部参照中的块无法直接拆分，需先绑定外部参照到当前文件。
• 动态块：动态块的部分参数（如拉伸、旋转）在拆分后会失效，建议在拆分前先保存动态块的原始状态。
• 锁定图层：若块位于锁定图层，拆分操作将无法执行，需先解锁图层。

拆分块的应用场景

1. 局部修改：当仅需调整块内某个元素时，拆分后可单独编辑，无需重新创建块。
2. 文件导出：需将块内对象导入其他软件（如有限元分析工具）时，需先拆分以释放独立对象。
3. 图形清理：删除冗余块时，拆分后可选择性保留有用对象，避免重复绘制。

相关问答FAQs

问题1：为什么拆分后块内的部分对象无法单独选择？
解答：这通常是由于块内包含多段线（PLINE）、标注（DIMENSION）等复合对象，EXPLODE命令需多次执行才能完全拆分此类对象，多段线可能需要两次拆分才能分解为单独的直线段，若块使用了“约束”功能，需先解除约束才能拆分。

问题2：拆分块后如何快速恢复为块？
解答：若拆分后需要重新组合为块，可通过“创建块”（BLOCK）命令实现，选择所有拆分后的对象，输入BLOCK命令，定义块名称和基点后确认即可，但需注意，若对象已被修改，需确保新块与原块设计一致，CAD的“块编辑器”（BEDIT）工具允许在拆分后直接修改块定义，无需重新创建。
