CAD块保存命令怎么用？

在CAD软件中,块（Block）是一种将多个对象组合为单个对象的工具，能够有效简化绘图过程、提高重复利用率和文件管理效率，而块的保存与调用则是块功能的核心环节，块保存命令”的正确使用尤为关键，本文将详细解析CAD中块保存的相关命令、操作步骤、注意事项及应用场景，帮助用户高效管理自定义块资源。

块保存的核心命令与操作流程

在CAD中,块的保存主要通过两个核心命令实现：BLOCK（创建内部块）和WBLOCK（创建外部块），两者的主要区别在于保存范围和调用方式，具体操作如下：

内部块保存命令：BLOCK

内部块（也称为“块定义”）保存在当前图形文件中，仅能在该文件内重复调用，无法直接在其他图形中使用，操作步骤如下：

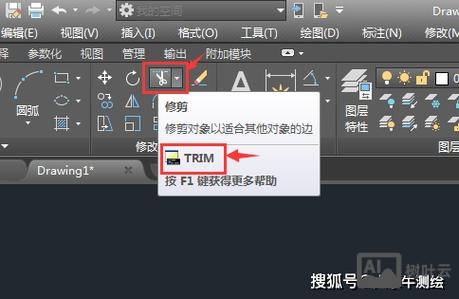

• 命令启动：在命令行输入BLOCK并按回车，或通过功能区“插入”选项卡“块定义”面板中的“创建块”按钮。
• 块定义对话框设置：在弹出的“块定义”对话框中，需完成以下参数配置：
  • 名称：为块指定唯一名称，建议使用描述性命名（如“螺钉-M6-20”），避免使用特殊字符或空格。
  • 基点：指定块的插入基准点，可通过“拾取点”按钮在绘图区选择，或直接输入坐标值，基点通常选择块的特征位置（如中心点、端点），便于后续调用时对齐。
  • 对象：选择要包含在块中的图形对象，可通过“选择对象”按钮框选，并设置“保留”“转换为块”或“删除”三种处理方式，一般建议选择“转换为块”，使原对象直接变为块实例。
  • 方式：勾选“注释性”可使块适应不同视口比例，“允许分解”则控制块是否可被分解为独立对象。
• 确认保存：完成参数设置后，点击“确定”，内部块即保存至当前文件，可通过INSERT命令调用，或在“块”选项板中查看和管理。

外部块保存命令：WBLOCK

外部块（也称为“块文件”）以独立图形文件（.dwg或.dwt格式）保存，可在任意CAD文件中调用，实现资源的跨文件共享，操作步骤如下：

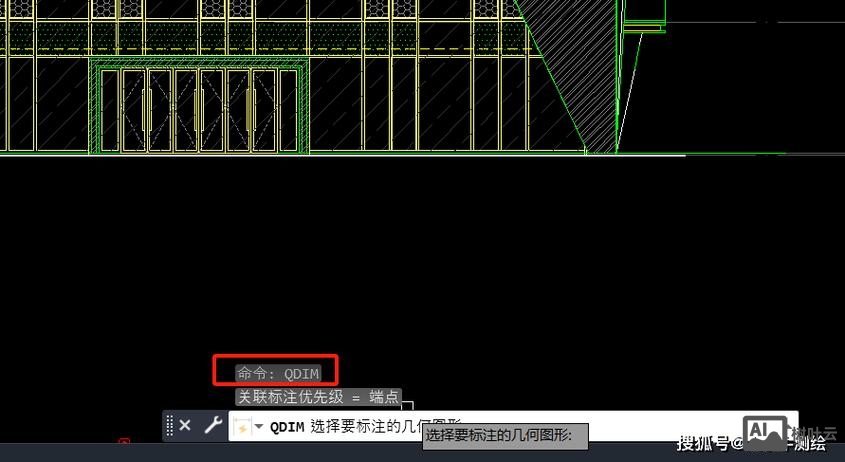

• 命令启动：在命令行输入WBLOCK并按回车，或通过命令行直接执行-WBLOCK以简化对话框操作。
• 写块对话框设置：
  • 源：选择“块”则从当前文件已有的内部块中导出；选择“整个图形”可将当前全部对象保存为外部块；选择“对象”则手动框选部分对象保存（需同时指定基点和对象）。
  • 目标：设置文件名、保存路径及文件格式（默认.dwg，也可选.dwt），路径需确保有写入权限，建议保存在专用块库文件夹中。
• 确认保存：点击“确定”后，外部块文件即生成，调用时通过INSERT命令选择该文件路径即可插入块。

块保存的高级技巧与注意事项

块属性的添加与管理

若块中需包含可编辑文本（如零件编号、参数），需使用ATTDEF命令定义属性，创建“标题栏”块时，可添加“设计者”“日期”等属性字段，保存后通过ATTEDIT命令修改属性值，属性数据可与外部数据库关联，实现参数化管理。

块库的建立与维护

为提高效率,建议将常用外部块分类保存至统一文件夹（如“机械常用件”“建筑门窗”），并通过ADCENTER（设计中心）命令将文件夹添加为“块”选项板，实现快速拖拽调用，定期清理冗余块，避免文件臃肿。

块保存的常见问题及解决

• 块丢失或无法调用：检查外部块文件路径是否变动，或通过RECOVER命令修复损坏的文件。
• 块显示异常：确保创建块时对象位于0图层，且未使用“随层”以外的颜色/线型，避免插入后样式错乱。

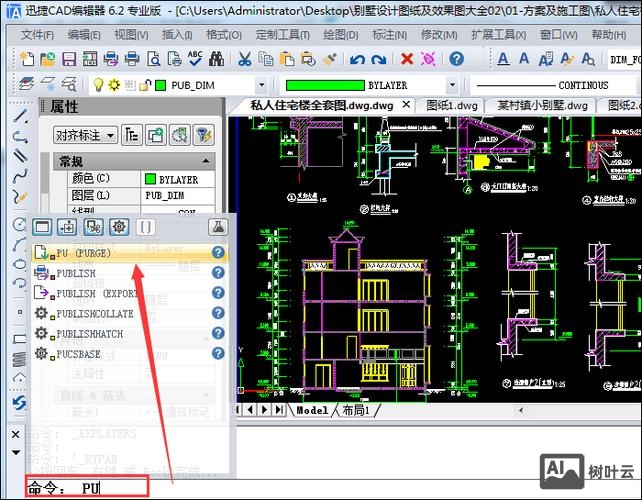

• 文件体积过大：使用PURGE命令清理未使用的块定义，或将复杂块分解为简单子块再重新保存。

块保存在不同场景下的应用

相关问答FAQs

Q1: 内部块和外部块如何相互转换？
A1: 内部块转外部块：使用WBLOCK命令，在“源”选项中选择“块”，然后从下拉列表中选取需保存的内部块，指定路径即可，外部块转内部块：通过INSERT命令将外部块插入当前文件，然后使用BLOCK命令以新名称重新定义，覆盖原有内部块。

Q2: 为什么保存的外部块插入后显示为“未定义块”？
A2: 通常是因为外部块文件路径被修改或移动，导致CAD无法定位，解决方法：① 将块文件恢复至原路径；② 通过INSERT命令重新插入，点击“浏览”按钮手动定位文件；③ 使用RENAME命令将未定义块重新关联至正确的文件路径。
