CAD数块命令如何快速高效使用？

CAD中的数块命令（BLOCK）是AutoCAD软件中一项核心且实用的功能，主要用于将多个图形对象组合成一个独立的、可重复使用的单元，从而简化绘图过程、提高工作效率并优化文件管理，通过定义块，用户可以将常用的图形符号、标准件、标题栏等复杂结构保存为单个对象，便于在当前图形或不同图形文件中快速插入和调用，同时减少重复绘制的工作量，降低文件存储空间。

数块命令的基本操作流程

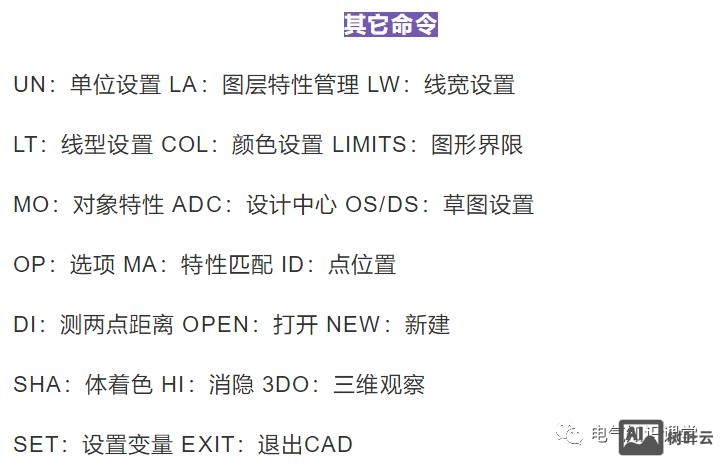

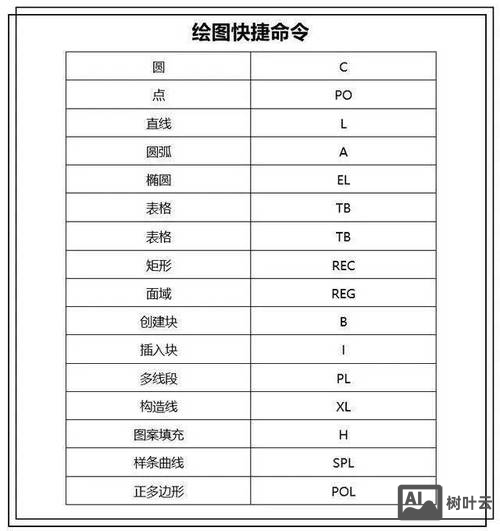

使用数块命令通常分为“定义块”和“插入块”两个主要步骤。定义块是通过“BLOCK”命令（快捷键B）将选定的对象创建为块，用户需指定块的名称、基点（插入时的参考点）以及选择要包含的对象，基点的选择至关重要，通常设置为块的特征点（如中心点、角点），以便后续插入时精确定位，在块定义对话框中，还可设置块单位、是否允许分解、是否包含超链接等属性，增强块的灵活性和功能性。插入块则通过“INSERT”命令（快捷键I）实现，用户可以选择已定义的块名称，设置插入点、缩放比例和旋转角度，将块放置到指定位置，若需修改块内容，可使用“块编辑器”（BEDIT命令）进入动态编辑模式，或通过“分解”（X命令）将块拆分为单个对象进行编辑，但分解后块将失去其整体优势。

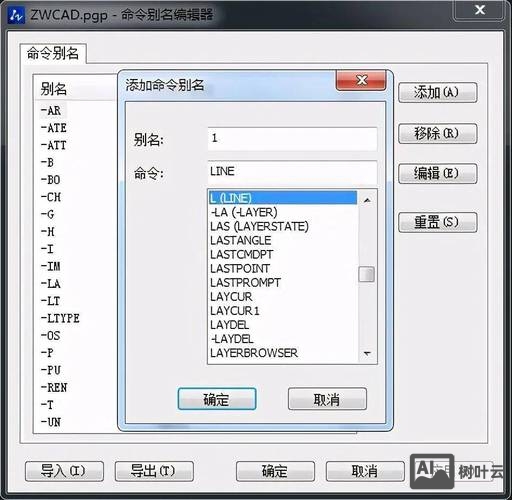

数块命令的高级应用技巧

除了基础操作,数块命令还支持多种高级功能以适应复杂绘图需求。属性块是其中重要的一类，通过“ATTDEF”命令定义属性（如文字、编号、参数等），将属性与块结合，使插入块时可动态输入信息，创建带标题的属性块时，可设置“图名”“比例”等可编辑字段，方便批量生成标准化图纸。动态块则通过添加参数和动作（如拉伸、移动、旋转、缩放等），使块在插入后可进行参数化调整，定义一个可调整长度的动态块，用户可通过夹点直接修改尺寸，而无需重新创建块。外部参照块（XREF命令）允许将其他图形文件作为块插入，实现多文件协同设计，修改外部文件时，主图形中的参照块会自动更新，确保数据一致性。

数块命令的优势与注意事项

数块命令的核心优势在于提升绘图效率和规范性。减少重复劳动：将常用图形定义为块后，插入操作仅需几步，避免重复绘制相同元素。节省存储空间：块在文件中仅存储一次定义，多次插入时仅记录位置信息，显著降低文件大小。便于统一修改：修改块定义后，所有插入的块实例可通过“重定义”功能同步更新，保证图纸一致性。增强可移植性：块可通过设计中心（ADCENTER命令）在不同文件间共享，或导出为独立DWG文件，便于团队协作。

但使用时也需注意：块一旦定义，其原始对象会转换为块参照，若需保留原始对象，应在定义前创建副本；嵌套块（块中包含其他块）会增加编辑复杂度，建议避免过度嵌套；动态块和属性块需合理设置参数，否则可能导致插入时操作困难，大型文件中若存在大量块，可能影响性能，建议定期清理未使用的块。

相关问答FAQs

Q1：如何将已定义的块导出为独立文件，以便在其他电脑中使用？
A：可通过“WBLOCK”命令实现，在命令行输入WBLOCK，弹出对话框后选择“块”，指定要导出的块名称，设置保存路径和文件名，点击“确定”即可将块导出为单独的DWG文件，该文件可直接通过INSERT命令插入其他图形，或通过设计中心调用。

Q2：动态块中的参数和动作如何设置，才能实现块的智能调整？
A：首先进入块编辑器（BEDIT命令），选择要编辑的块，然后使用“参数集”或“参数”工具添加所需参数（如线性、旋转、可见性等），再通过“动作”工具将参数与块对象关联（如拉伸动作需选择参数和对应的夹点），创建可调整大小的门块时，添加线性参数并关联拉伸动作，即可通过夹点修改门的宽度，同时保持门扇和门框的联动关系，设置完成后需保存并退出块编辑器，测试动态块的交互功能是否正常。
