CAD图纸分解命令怎么用？

在CAD软件中，图纸分解命令是一项基础且高频使用的功能，主要用于将复合对象分解为多个独立的单一对象，以便进行更细致的编辑和修改，无论是初学者还是资深设计师，熟练掌握分解命令都能显著提升绘图效率和操作灵活性，以下将从命令功能、适用对象、操作步骤、注意事项及高级应用等方面进行详细阐述。

分解命令的核心功能与适用对象

分解命令的英文全称为“EXPLODE”，通常可通过命令行输入“X”或“EXPLODE”快速调用，或在“修改”工具栏中找到对应图标，其核心作用是将由多个元素组成的“块”或“复合对象”拆分为最基本的图形单元，例如将一个块参照分解为单独的直线、圆弧或文字，将多段线分解为独立的直线段,或将尺寸标注分解为线条和文字等。

适用对象范围：

1. 块（Block）：这是最常见的分解对象，通过“BLOCK”命令创建的块，插入图纸后是一个整体，分解后可恢复其原始的独立图形元素。

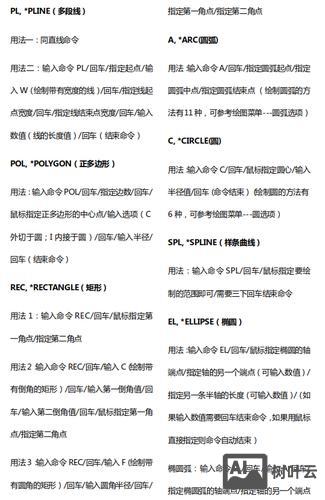

2. 多段线（Polyline）：包括直线、圆弧、多边形等通过“PLINE”命令绘制的连续线条，分解后各线段将独立，失去宽度、切线等特性。
3. 尺寸标注与多重引线：分解后，尺寸线、尺寸界线、箭头和文字将各自成为独立对象，便于局部修改。
4. 填充图案（Hatch）：分解后的填充图案会转换为单独的线条或图块，适用于需要编辑填充边界或图案线型的场景。
5. 三维实体与曲面：如将三维实体分解为面、边或体，或将复杂曲面分解为基本的几何元素。
6. 文字（多行文字）：多行文字（MTEXT）分解后会转换为单行文字，失去段落格式和堆叠功能。
7. 组（Group）：通过“GROUP”命令创建的对象组，分解后取消组属性,各对象恢复独立状态。

分解命令的操作步骤

以AutoCAD为例，分解命令的操作流程简单直观,具体步骤如下：

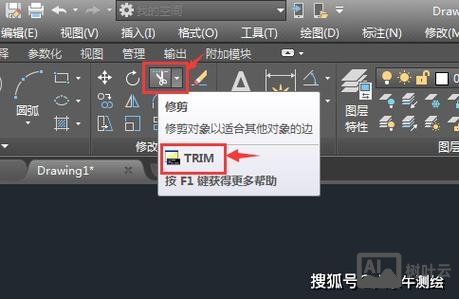

1. 启动命令：在命令行输入“X”并按回车键，或点击“修改”工具栏中的“分解”按钮（图标为一个爆炸的立方体）。
2. 选择对象：此时命令行提示“选择对象”，用户可通过鼠标框选或点选需要分解的对象，可同时选择多个对象，按回车键确认选择。
3. 查看结果：选择完成后，系统自动执行分解操作，分解后的对象在视觉上可能无明显变化，但通过选择对象（如点击）可发现，原本作为一个整体的对象已变为多个独立元素。

若需分解一个名为“螺栓”的块，操作流程为：输入“X”→选择“螺栓”块→回车确认→此时块内的螺纹线、螺杆轮廓线等均可单独选中并编辑。

分解命令的注意事项

尽管分解命令操作简单，但在实际应用中需注意以下事项,以避免操作失误或数据丢失：

1. 不可逆性：分解操作无法通过“撤销”（UNDO）直接恢复为原始块状态（除非分解前未保存文件），因此建议分解前备份原始块或使用“块编辑器”进行修改。
2. 图层与属性变化：分解后，对象可能继承原始块定义中的图层特性，若块内元素位于不同图层，分解后对象将保留各自图层属性，需注意图层的统一管理。
3. 复杂对象的分解限制：部分复合对象可能需要多次分解才能完全拆分，嵌套块（块内包含其他块）需逐级分解；带有属性的块分解后，属性文字会独立，但属性定义可能丢失。
4. 性能影响：对包含大量元素的复杂块执行分解可能导致文件体积增大，操作卡顿，建议仅在必要时使用。
5. 特殊对象的处理：如外部参照（XREF）无法通过分解命令拆分，需通过“绑定”（BIND）命令转换为块后才能分解；多线（MLINE）分解后失去整体性,需谨慎使用。

分解命令的高级应用场景

1. 局部编辑块参照：当需要修改块中的单一元素时，可先将块分解，编辑后再重新创建块，或使用“块编辑器”的“就地编辑”功能（无需分解）。
2. 图纸格式转换：在与其他软件（如SketchUp、Revit）交互时，需将CAD块分解为基本图形，以避免兼容性问题。
3. 数据提取与统计：若需统计块内特定元素的数量（如某类零件的螺栓数量），可先分解块，再通过“快速选择”功能筛选并统计对象。
4. 填充图案的二次编辑：分解填充图案后，可单独修改线条的图层、颜色或线型,实现复杂图案的定制化设计。

分解命令与其他修改命令的对比

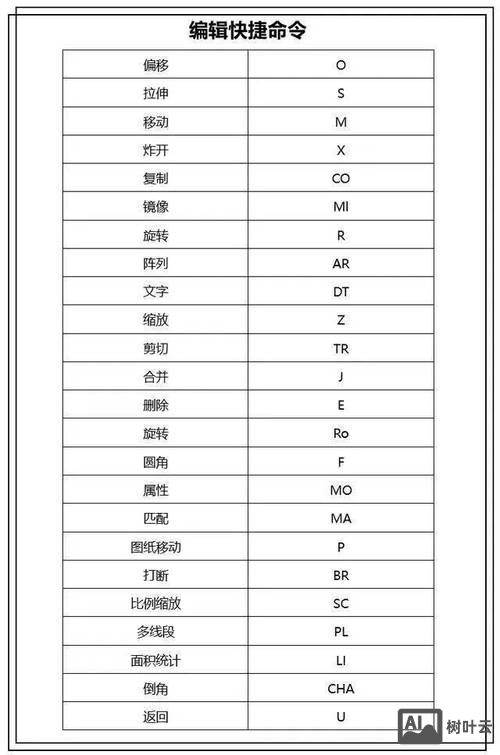

为更直观理解分解命令的作用,以下与其他常见修改命令的功能对比：

相关问答FAQs

问题1：分解块后，如何快速恢复为原始块状态？
解答：分解操作本身不可逆，但可通过以下方法补救：

• 若分解后未进行其他操作，按“Ctrl+Z”撤销分解步骤；
• 若已保存文件，需重新插入原始块或从备份文件中恢复；
• 对于频繁修改的块，建议使用“块编辑器”（BLOCKEDIT）进行在线编辑,避免分解。

问题2：为什么有些块分解后仍无法单独编辑内部元素？
解答：可能由以下原因导致：

• 嵌套块未完全分解：若块内包含其他子块，需多次执行分解命令，直至所有嵌套结构被拆分；
• 动态块未解锁：动态块具有参数和动作，需先在“块编辑器”中解锁参数，或使用“分解”命令时勾选“分解”选项卡中的“分解动态块”选项；
• 外部参照或超链接块：此类对象需先通过“绑定”（XBIND）命令转换为内部块,再进行分解。
