CAD炸图命令在哪？怎么用？

在CAD软件中，“炸图”并不是一个官方命名的独立命令，而是用户对“分解”命令的俗称，因为执行该命令后，复杂的图形对象（如块、多段线、尺寸标注、填充图案等）会被拆分成最基本的几何元素（如直线、圆弧、单行文字等），就像将一张完整的图纸“炸开”成无数碎片，因此得名“炸图”，分解命令是CAD操作中非常基础且高频使用的工具，掌握其用法、技巧及注意事项，能极大提升绘图效率和修改灵活性，以下从命令功能、操作方法、适用对象、高级技巧及常见问题等方面进行详细阐述。

分解命令的基本功能与调用方式

分解命令的核心功能是将组合对象转换为单个元素，一个由多条直线组成的“块”被分解后，会变成独立的直线对象，不再具有块的属性（如统一编辑、重复插入等），调用分解命令主要有三种方式：

1. 命令行输入：在CAD命令行中直接输入“EXPLODE”或简写“X”，按回车键确认。
2. 功能区按钮：在“常用”选项卡的“修改”面板中，找到“分解”按钮（图标为一个爆炸状的图形）。
3. 快捷菜单：选中对象后，右键单击选择“分解”选项。

执行命令后，需选择要分解的对象，可单选或多选，选择完成后按回车键，系统即自动完成分解操作，值得注意的是，分解操作是不可逆的（除非提前使用“放弃”命令）,因此建议在分解前备份原图形或确认后续不再需要组合对象的属性。

分解命令支持的常见对象类型

不同类型的对象分解后的结果各不相同,以下是CAD中主要可分解对象及其分解效果：

分解命令的高级应用技巧

1. 嵌套对象的逐级分解
   若对象包含多层嵌套（如块中嵌套块、多段线中包含块），需多次执行分解命令才能完全拆解，一个“建筑图块”内嵌套了“门窗块”，第一次分解仅拆解“建筑图块”，需再次选中“门窗块”进行分解,才能得到独立的门窗线条。


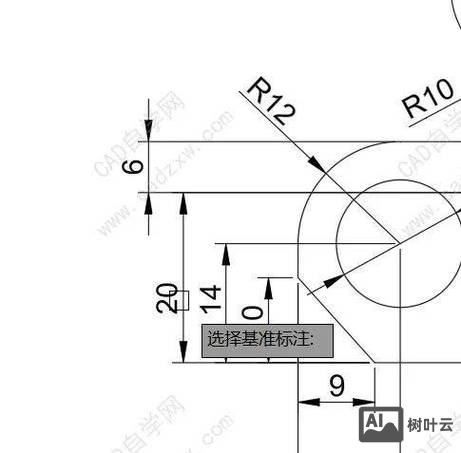

   （图片来源网络，侵删）

2. 分解后的对象特性处理
   分解可能导致对象特性丢失，如多段线的宽度、填充图案的比例、块的颜色统一性等，若需保留部分特性，可在分解前通过“特性”选项板（快捷键Ctrl+1）单独备份，或使用“块定义”中的“分解”选项（在创建块时勾选“允许分解”）。

3. 与“Xplode”命令的区别
   部分CAD版本（如AutoCAD）提供“Xplode”命令，它是“EXPLODE”的增强版，可在分解时控制颜色、线型、图层等特性的继承方式。“Xplode”允许将分解后的对象统一放置到指定图层，而“EXPLODE”默认保留对象原始图层。

4. 批量分解的快捷方法
   需分解大量对象时，可使用“快速选择”命令（QSELECT）筛选同类对象（如所有块），再执行分解操作，避免逐个选择，通过脚本文件（.scr）或LISP程序可一键批量分解,适合标准化绘图流程。

使用分解命令的注意事项

1. 谨慎使用，避免过度分解
   分解会破坏对象的完整性，导致后续编辑困难，分解尺寸标注后，无法统一修改文字样式；分解填充图案后，图案边界与线条分离，修改时需手动对齐，仅在必要时（如修改块内部元素、导出低版本兼容文件）使用分解。


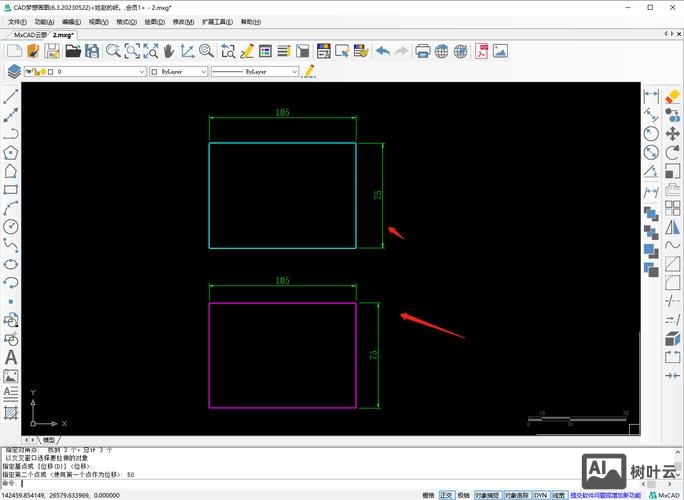

   （图片来源网络，侵删）

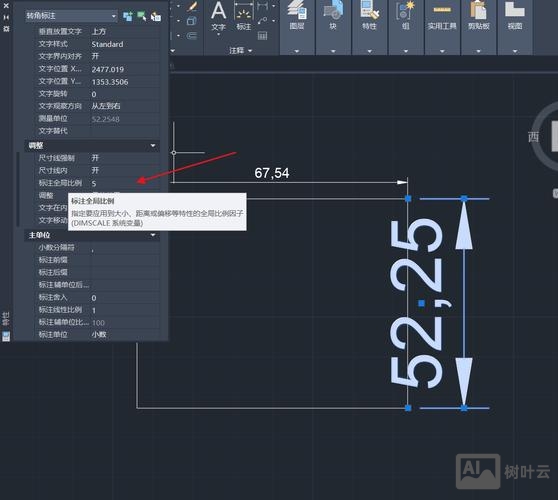

2. 分解对图层和属性的影响
   分解后，对象会继承创建时的图层、颜色和线型，若原图层被删除或冻结，分解后的对象可能显示异常，建议在分解前检查图层状态,确保目标图层可见且未被锁定。

3. 性能优化建议
   复杂图形（如高精度填充图案、大规模块参照）分解后，文件大小可能显著增加，导致卡顿，此时可使用“PURGE”命令清理未使用的块定义或样式，或通过“隔离”功能保留需要分解的对象,其他对象暂时隐藏。

相关问答FAQs

Q1：分解后的对象如何恢复为原始组合状态？
A1：分解操作是永久性的，无法直接恢复，若需恢复，可通过以下方法补救：①提前使用“GROUP”命令（或“块”定义）将对象编组，分解后重新编组；②若已保存文件，通过“放弃”（U或Ctrl+Z）命令回退到分解前的状态；③对于块参照,可重新插入原块定义并覆盖分解后的对象。

Q2：为什么有些对象（如圆、椭圆、单行文字）无法分解？
A2：因为这类对象已是最基本的几何元素，无需进一步拆解，CAD中仅“组合对象”可被分解，如块、多段线、填充等，若尝试分解单行文字或圆，系统会提示“无法分解此对象”，此时需检查对象类型，或使用“编辑”命令（如“TEXTEDIT”修改文字，“PROPERTIES”修改圆属性）进行修改,而非依赖分解。
