常用CAD快捷命令有哪些？

在CAD操作中，快捷命令是提升绘图效率的核心工具，熟练掌握常用快捷命令能大幅减少鼠标操作频率，加快绘图速度，以下从基础绘图、修改编辑、尺寸标注、视窗控制、文字与表格、其他实用命令六个维度，详细解析常用CAD快捷命令，并辅以表格归纳核心命令,最后附相关问答。

基础绘图命令

基础绘图命令是CAD绘图的起点，用于创建基本几何图形。

• L（Line）：绘制直线，输入命令后指定起点和终点，可连续绘制多条首尾相连的直线段，输入“C”可闭合图形。
• PL（Pline）：绘制多段线，可创建直线、圆弧的组合线段，且整体作为一个对象，支持设置线宽（如“W”指定起点和终点宽度）。
• C（Circle）：绘制圆，默认通过圆心和半径确定，输入“2P”可通过直径两端点绘制，“3P”通过三点绘制，“T”指定两个切点和半径绘制。
• A（Arc）：绘制圆弧，默认通过三点（起点、圆心、终点），其他选项包括“起点、圆心、角度”（“A”）或“圆心、起点、长度”（“L”）等。
• REC（Rectang）：绘制矩形，输入命令后指定对角点，可设置圆角（“F”）、线宽（“W”）等参数。
• POL（Polygon）：绘制正多边形，输入边数后指定中心点，选择“内接于圆”（“I”）或“外切于圆”（“C”）确定大小。
• EL（Ellipse）：绘制椭圆，默认通过椭圆轴的两个端点和另一条轴的半长确定，输入“ARC”可绘制椭圆弧。

修改编辑命令

修改编辑命令用于调整已有图形的形状、位置和属性，是优化图形的关键。

• E（Erase）：删除对象，选择需删除的图形后按回车键确认，或先选择对象后输入命令。
• O（Offset）：偏移对象，将选定的对象（如直线、圆、多段线）按指定距离复制，生成平行或同心图形，输入“T”可指定通过点偏移。
• TR（Trim）：修剪对象，选择剪切边界后，点击需修剪的部分完成切割，输入“F”可绘制栏选线批量修剪，“E”删除隐含边界。
• EX（Extend）：延伸对象，选择边界对象后，点击需延伸的图形，使其延伸至边界，与修剪命令互为逆操作。
• M（Move）：移动对象，选择图形后指定基点和位移点，改变图形位置而不改变形状。
• RO（Rotate）：旋转对象，选择图形后指定基点，输入旋转角度（如“30”）或通过拖动确定，输入“C”可旋转复制对象。
• SC（Scale）：缩放对象，选择图形后指定基点，输入比例因子（如“2”放大，“0.5”缩小），或通过参照对象缩放（“R”）。
• X（Explode）：分解对象，将块、多段线、尺寸标注等复合对象分解为单一对象（如直线、圆弧），便于后续编辑。

尺寸标注命令

尺寸标注是工程制图的重要组成部分，用于准确传达图形尺寸信息。

• DLI（Dimlinear）：线性标注，用于标注水平或垂直方向的尺寸，指定延伸线的原点和尺寸线位置。
• DAL（Dimaligned）：对齐标注，标注与对象平行的尺寸线，适用于倾斜直线的长度标注。
• DRA（Dimradius）：半径标注，标注圆或圆弧的半径，显示前缀“R”。
• DDI（Dimdiameter）：直径标注，标注圆或圆弧的直径，显示前缀“Φ”。
• DAN（Dimangular）：角度标注，标注两条直线、圆弧或三点之间的角度。
• DED（Dimedit）：编辑标注文字，可修改文字内容、旋转角度或调整尺寸界线倾斜角度。
• DIMSTYLE：标注样式管理器，用于创建和修改标注样式（如文字高度、箭头样式、精度等）。

视窗控制命令

视窗控制命令用于调整绘图窗口的显示范围和视角，便于观察和编辑复杂图形。

• Z（Zoom）：缩放视图，常用选项包括“E”（范围缩放，显示所有图形）、“W”（窗口缩放，指定矩形区域放大）、“P”（上一个视图，返回上一显示状态）。
• P（Pan）：平移视图，按住鼠标左键拖动，移动图形显示区域，不改变缩放比例。
• V（View）：命名视图，保存特定显示状态（如某一局部放大视图），方便快速切换。
• DS（Dsviewer）：鸟瞰视图，在独立窗口中显示整个图形，点击可快速定位视图区域。
• RA（Regen）：重生成图形，重新计算图形数据并刷新显示，解决图形显示异常（如圆弧显示为折线）。

文字与表格命令

文字和表格用于添加注释、说明和标题栏信息，是图纸的重要组成部分。

• T（Mtext）：多行文字，创建多段落文字，支持设置字体、高度、颜色、对齐方式，可通过文字编辑器插入符号（如“±”“°”）。
• DT（Dtext）：单行文字，每行文字作为独立对象，适合标注简短文字，输入过程中可实时预览。
• ST（Style）：文字样式，设置文字的默认字体、效果（如颠倒、反向）、高度等，统一文字风格。
• TB（Table）：插入表格，创建行列规则的表格，可在表格单元中输入文字、设置数据格式，常用于明细栏。
• TED（Tedit）：编辑文字，双击文字或多行文字表格，进入编辑模式修改内容。

其他实用命令

其他实用命令涵盖图层管理、对象选择、辅助绘图等功能，提升绘图规范性。

• LA（Layer）：图层特性管理器，创建、删除图层，设置图层颜色、线型、线宽，控制图层显示（冻结、锁定、关闭）。
• MA（Matchprop）：特性匹配，将源对象的属性（如颜色、线型、图层）复制给目标对象，类似“格式刷”。
• F（Fillet）：倒角，在两条直线或 polyline 的顶点处创建圆角或倒角，输入“R”设置半径，“D”设置倒角距离。
• CHA（Chamfer）：倒角，在两条直线间创建斜角，需设置第一和第二距离（“D”），或指定角度和距离（“A”）。
• DI（Dist）：测量距离，查询两点之间的距离、角度和坐标差，辅助尺寸核对。
• UN（Units）：图形单位，设置长度、角度的类型和精度（如小数位数、角度方向），确保绘图单位统一。

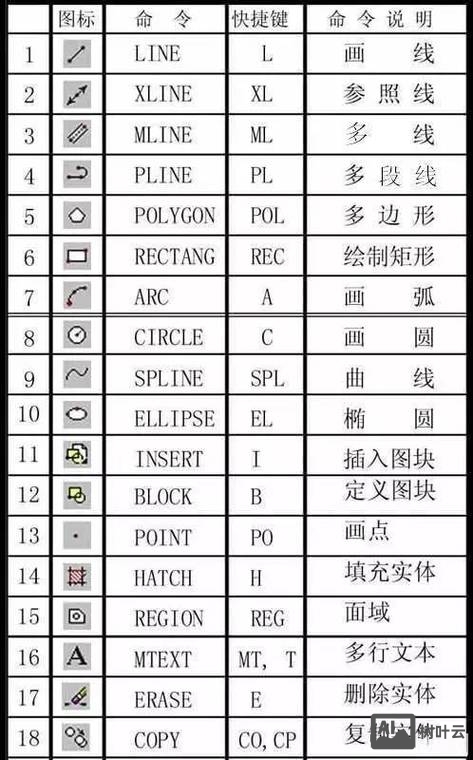

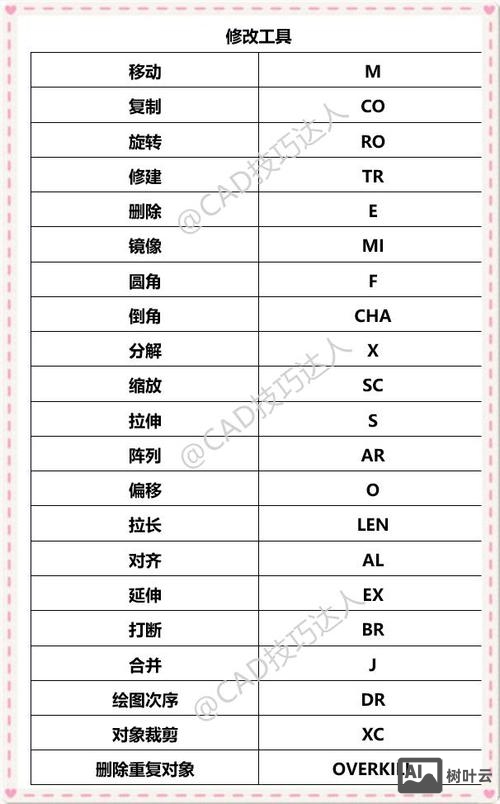

核心快捷命令速查表

相关问答FAQs

问：如何快速选择CAD中的所有对象？
答：可通过以下两种方式快速选择所有对象：

1. 输入命令“ALL”后按回车键，可选中当前图层中的所有对象；
2. 使用快捷键“Ctrl+A”，全选当前视口中的所有对象（包括被遮挡对象）。

问：CAD中如何恢复误删除的对象？
答：若误删除对象，可通过以下方法恢复：

1. 输入命令“OOPS”后按回车键，可恢复最近一次用“Erase”命令删除的对象，且不影响其他操作；
2. 使用“Undo”命令（快捷键“U”或“Ctrl+Z”），逐步撤销最近的操作，包括删除、移动等，若需恢复多步操作，可输入“UNDO”后输入要撤销的步数（如“UNDO 5”）。
