CAD炸开命令怎么用？

在CAD软件中，炸开命令（EXPLODE）是一个基础且高频使用的编辑工具，主要用于将复合对象分解为多个独立的单一对象或更低级别的对象，无论是二维图形中的块、多段线、尺寸标注，还是三维模型中的实体、面域，炸开命令都能帮助用户打破对象的组合结构，从而进行更细致的修改和编辑，掌握炸开命令的使用方法、适用场景及注意事项,对于提高CAD绘图效率和质量至关重要。

炸开命令的基本概念与作用

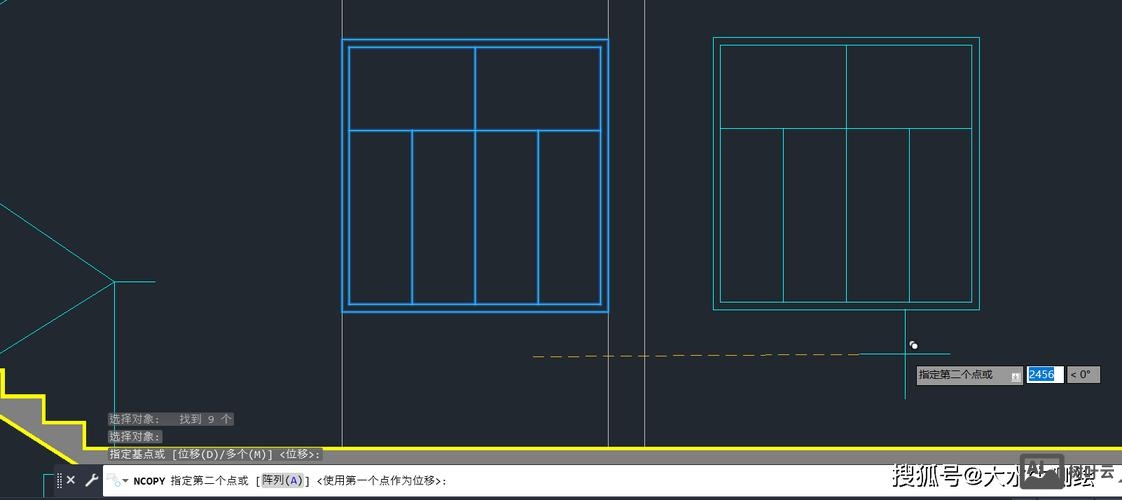

复合对象是由多个单一对象组合而成的整体，例如块（BLOCK）、多段线（POLYLINE）、图案填充（HATCH）、尺寸标注（DIMENSION）等，这些对象在CAD中被视为单一单元，便于整体移动、复制和旋转，但有时需要对内部的单个元素进行单独编辑，此时就需要使用炸开命令，炸开命令的核心作用就是“分解”,它将复合对象拆解为最基本的构成对象，

• 块（BLOCK）分解为基本的直线、圆、弧等几何对象；
• 多段线（POLYLINE）分解为独立的直线段或圆弧段；
• 尺寸标注分解为尺寸线、尺寸界线、箭头和文字等独立元素；
• 面域（REGION）分解为边界曲线；
• 三维实体（3D SOLID）分解为面、边或顶点。

炸开命令的调用方法

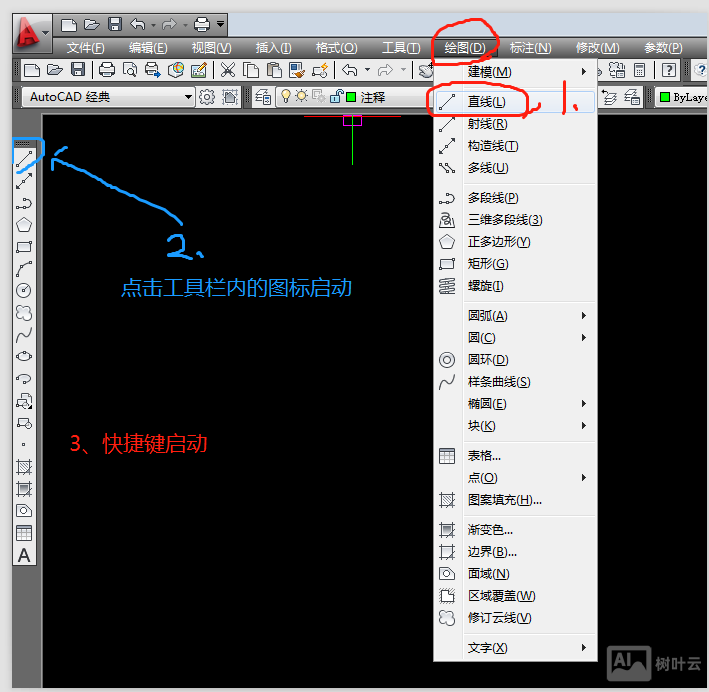

在CAD中，炸开命令的调用方式有多种,用户可以根据操作习惯选择：

1. 功能区命令：在“常用”选项卡的“修改”面板中，找到并点击“分解”按钮（图标为一个爆炸形状的图形）。
2. 命令行输入：在命令行中直接输入“EXPLODE”或简写“X”,然后按回车键确认。
3. 工具栏调用：在经典工作空间中，通过“修改”工具栏的“分解”按钮调用。
4. 快捷菜单：选中对象后，右键单击，在弹出的快捷菜单中选择“分解”选项。

调用命令后，需要选择要分解的对象，可以单选或多选，选择完成后按回车键，CAD即可自动执行分解操作，对于某些复杂对象，可能需要多次使用炸开命令才能完全分解为单一对象，例如一个嵌套的块（块中包含其他块）,需要逐层分解。

炸开命令的适用对象与分解结果

不同类型的复合对象，经过炸开命令分解后的结果各不相同,以下是常见对象的分解效果：

炸开命令的注意事项

虽然炸开命令功能强大，但在使用过程中需要注意以下几点,以避免操作失误或文件问题：

1. 对象关联性丢失：炸开操作会破坏对象的关联性，例如填充图案与边界的关联、块与属性块的关联等，分解后，无法通过编辑边界修改填充,也无法通过块编辑器修改嵌套对象。
2. 数据冗余与文件大小：频繁炸开块或复杂对象可能导致文件中存在大量冗余数据，增加文件大小，降低软件运行效率,非必要情况下应尽量保留复合对象结构。
3. 文字与属性分解：块中的文字或属性分解后，可能无法通过双击编辑，且文字样式可能发生异常变化,需谨慎处理包含文字的块。
4. 三维对象特殊性：三维实体炸开后，将失去实体的完整性，无法进行布尔运算（并集、差集、交集）,且可能影响渲染效果。
5. 不可逆操作：炸开命令属于破坏性操作，除非提前使用“撤销”（UNDO）命令，否则无法直接恢复分解前的状态,建议在分解前备份文件或创建副本。

炸开命令的高级应用场景

在特定设计需求下,炸开命令能发挥独特作用：

1. 对象局部修改：当需要修改块或多段线中的单个元素时，可通过炸开命令分解对象，编辑后再重新组合（如创建新块）。
2. 文件格式兼容：某些低版本的CAD或其他设计软件不支持复合对象（如多段线、块）,炸开后可转换为基本对象以提高兼容性。
3. 属性提取与数据统计：在工程图中，若需提取块属性数据，可先炸开块,再通过属性提取工具获取信息。
4. 复杂图形简化：对于过于复杂的填充图案或网格，炸开后可删除多余线条,简化图形结构。

相关问答FAQs

问题1：为什么有些对象炸开后无法编辑？
解答：这可能是因为对象被多次分解或本身为特殊对象，尺寸标注分解后，文字可能变为“多行文字”或“单行文字”，需使用对应的文字编辑工具；若分解的是外部参照（XREF），炸开操作本身不被支持，需先绑定外部参照，若对象被锁定或冻结，也无法直接编辑,需检查图层状态。

问题2：炸开命令会导致图形精度丢失吗？
解答：一般情况下，炸开命令不会直接影响图形的几何精度，但可能导致非几何属性丢失，多段线的宽度、线型比例等属性在分解后会消失，还原为默认线宽（0）和连续线型；块中的属性定义可能丢失关联性，导致属性值无法通过块编辑器修改，对于需要保留属性精度的对象,建议避免不必要的炸开操作。
