CAD通用命令有哪些？

CAD作为广泛应用于工程设计、建筑制图、机械制造等领域的专业软件，其高效操作离不开对通用命令的熟练掌握，这些命令如同设计师的“工具箱”，无论是基础绘图还是复杂编辑，都离不开它们的支撑，以下将从绘图命令、编辑命令、显示控制命令、标注命令、辅助工具命令及文本与表格命令六个维度，详细解析CAD的通用命令,帮助用户提升操作效率。

绘图命令：构建图形的基础

绘图命令是CAD中最核心的功能，用于生成基本的几何元素，掌握这些命令是绘制复杂图形的前提。

1. 直线（LINE/L）：最基础的绘图命令，通过指定起点和终点绘制直线，支持输入坐标值或直接捕捉端点，配合“闭合（C）”选项可快速绘制首尾相连的多边形。
2. 圆（CIRCLE/C）：提供多种绘制方式，如“圆心、半径”“圆心、直径”“两点（2P）”“三点（3P）”及“相切、相切、半径（T）”，满足不同场景需求。
3. 圆弧（ARC/A）：绘制圆弧可通过“三点”“起点、圆心、终点”“起点、圆心、角度”等11种方式，灵活调整弧的形状和方向。
4. 矩形（RECTANG/REC）：通过指定对角点绘制矩形，支持设置圆角（F）、宽度（W）等参数，快速生成规则四边形。
5. 多段线（PLINE/PL）：可绘制由直线和圆弧组成的连续线条，且整体作为一个对象编辑，支持设置线宽，适用于绘制箭头、带宽度的轮廓等。
6. 多边形（POLYGON/POL）：绘制正多边形，可通过“内接于圆”“外切于圆”或指定边长方式生成，边数范围为3-1024。
7. 椭圆（ELLIPSE/EL）：通过定义中心轴、端点或旋转角度绘制椭圆，支持绘制椭圆弧。

编辑命令：优化图形的关键

编辑命令用于修改已有图形，是提升绘图效率的核心。

1. 移动（MOVE/M）：将对象从原位置平移至新位置，需指定基点和第二点，配合“位移（D）”选项可通过坐标值精确移动。
2. 复制（COPY/CO）：复制对象到指定位置，支持多次复制（阵列式分布），避免重复绘制。
3. 旋转（ROTATE/RO）：绕指定基点旋转对象，可通过输入角度或拖动鼠标确定旋转角度，配合“参照（R）”选项可对齐对象。
4. 缩放（SCALE/SC）：按比例放大或缩小对象，需指定基点和比例因子，支持参照缩放（如将对象缩放至指定长度）。
5. 修剪（TRIM/TR）：按照其他对象定义的剪切边修剪多余部分，是修改图形边界最常用的命令之一。
6. 延伸（EXTEND/EX）：将对象延伸至指定的边界对象，操作逻辑与修剪类似，常用于连接线条。
7. 倒角（CHAMFER/CHA）：在两条直线间创建倒角，可设置距离或角度，适用于机械设计中的棱角处理。
8. 圆角（FILLET/F）：在对象间创建圆角弧，可设置半径，支持对多段线整体圆角，常用于建筑和机械中的圆角过渡。
9. 阵列（ARRAY/AR）：创建按规律排列的对象副本，包括“矩形阵列”“路径阵列”和“极阵列”，快速生成重复图形（如楼梯、齿轮齿数）。

显示控制命令：优化视图操作

显示控制命令用于调整图形在视口中的显示效果，便于观察和编辑。

1. 缩放（ZOOM/Z）：调整视图比例，常用选项包括“全部（A）”“范围（E）”“窗口（W）”“实时（R）”，快速切换视图范围。
2. 平移（PAN/P）：移动视图区域而不改变显示比例，相当于“手”的功能，方便查看图形不同部分。
3. 视图（VIEW/V）：保存、恢复和管理命名视图，避免频繁缩放和平移，尤其适合复杂图纸的局部查看。
4. 重生成（REGEN/RE）：重新计算并重绘图形，解决因操作导致的显示异常（如圆弧显示为折线）。

标注命令：图形尺寸的标准化

标注命令用于添加尺寸、注释等信息，确保图形的可读性和规范性。

1. 线性标注（DIMLINEAR/DLI）：标注水平、垂直或旋转方向的线性尺寸，需指定尺寸界线和尺寸线位置。
2. 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的实际长度，尺寸线与对象平行，适用于非水平/垂直尺寸。
3. 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径，显示前缀“R”。
4. 直径标注（DIMDIAM/DDI）：标注圆或圆弧的直径，显示前缀“Φ”。
5. 角度标注（DIMANGULAR/DAN）：标注角度尺寸，需选择两条边或三个点。
6. 公差标注（TOLERANCE/TOL）：添加形位公差，需参照基准符号和公差值。

辅助工具命令：提升精度的保障

辅助工具命令通过捕捉、约束等功能，确保绘图的准确性和效率。

1. 对象捕捉（OSNAP）：开启后可自动捕捉端点、中点、圆心等关键点，避免手动输入误差。
2. 极轴追踪（POLAR）：按设定角度增量显示追踪线，辅助绘制倾斜线。
3. 栅格（GRID）：显示参考网格，帮助定位和对齐对象，配合“捕捉（SNAP）”可实现精确绘图。
4. 块（BLOCK/B）：将常用图形定义为块，插入时可统一修改，减少重复劳动。
5. 图层（LAYER/LA）：管理图形对象的可见性、颜色和线型，通过分层组织复杂图纸（如建筑图中的墙体、门窗、家具分属不同图层）。

文本与表格命令：信息传递的载体

1. 多行文字（MTEXT/T）：创建复杂文本段落，支持字体、字号、颜色等格式调整，适用于技术说明、标题栏文字等。
2. 单行文字（TEXT/DT）：创建简短文本，每行独立，适合标注尺寸数字等。
3. 表格（TABLE/TB）：插入表格并编辑内容，常用于绘制图框、标题栏或材料清单。

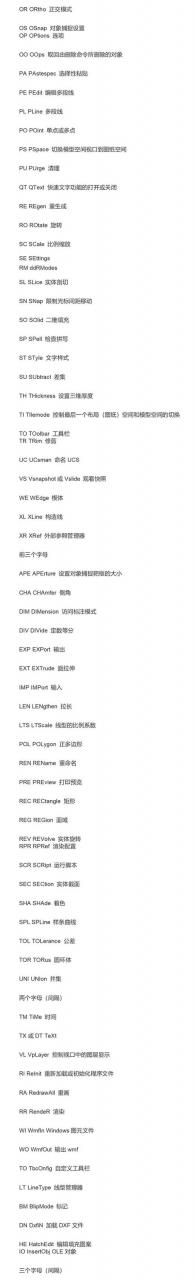

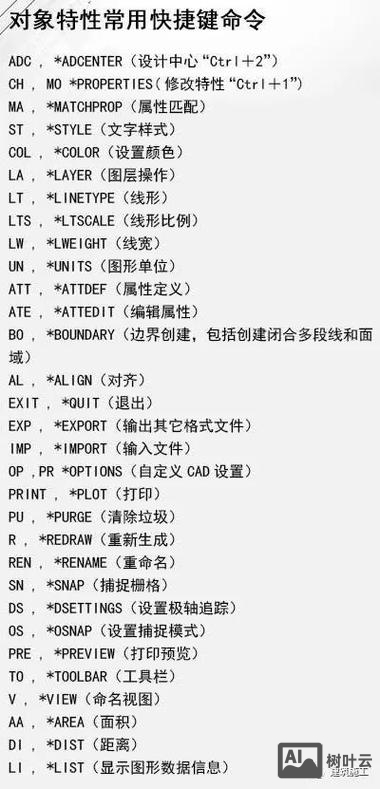

以下为常用CAD命令的快速参考表：

相关问答FAQs

Q1：如何快速绘制多个间距相同的图形？
A：可使用“复制（CO）”命令结合“位移（D）”选项，或通过“阵列（AR）”命令的“矩形阵列”功能，设置行数、列数及间距，一次性生成多个等距图形，绘制多个等距螺栓孔时，先绘制一个孔，再用矩形阵列设置行数、列数和间距即可。

Q2：CAD中“块（BLOCK）”和“组（GROUP）”有什么区别？
A：块（BLOCK）是将多个对象定义为一个整体，可重复插入并统一编辑（如修改块定义后所有插入的块同步更新），且可添加属性（如文字信息）；组（GROUP）仅是将对象临时组合，方便整体选择和移动，但无法统一编辑，且解组后对象恢复独立状态，块更适合标准化图形（如标题栏、门窗符号）,组则适用于临时组合操作。
