2007CAD命令大全有哪些常用命令？

2007CAD作为经典的计算机辅助设计软件,其命令体系是高效绘图的核心，掌握常用命令能大幅提升绘图效率，以下是详细命令解析及使用要点，涵盖绘图、修改、标注等核心功能模块。

绘图类命令

绘图类命令是创建图形的基础,包括基本几何图形绘制和复杂对象生成。

• LINE（L）：绘制直线，通过指定起点和终点创建线段，支持连续绘制（输入“C”闭合图形）。
• CIRCLE（C）：绘制圆，提供圆心、半径（R）、直径（D）、两点（2P）、三点（3P）等多种定义方式。
• ARC（A）：绘制圆弧，可通过起点、圆心、终点（SCE）、三点（3P）或圆心、起点、角度（CSA）等方式定义。
• RECTANG（REC）：绘制矩形，只需指定对角点两个坐标，可设置圆角（F）和厚度（T）。
• POLYGON（POL）：绘制正多边形，支持内接于圆（I）、外切于圆（C）或边长（E）模式，默认边数为6。
• ELLIPSE（EL）：绘制椭圆，需指定中心点、轴端点或旋转角度（R），通过“椭圆弧”选项可绘制部分椭圆。
• BLOCK（B）：创建内部块，将选定对象定义为块，便于重复使用；WBLOCK（W）则可将块保存为独立图形文件（.dwg）。

修改类命令

修改类命令用于调整已有图形的形状、位置和属性，是图形编辑的关键。

• MOVE（M）：移动对象，通过基点和目标点定位，结合“位移（D）”选项可输入精确坐标差值。
• COPY（CO/CP）：复制对象，支持单次复制和多次复制（“模式（O）”中选择“多个”），可设置阵列复制。
• ROTATE（RO）：旋转对象，需指定基点和旋转角度，输入“参照（R）”可基于对象间角度关系旋转。
• SCALE（SC）：缩放对象，通过基点和比例因子调整大小，“参照（R）”选项可按参照长度缩放。
• TRIM（TR）：修剪对象，需选择剪切边界，再选择要修剪的部分，按住Shift键可延伸对象。
• EXTEND（EX）：延伸对象，选择边界对象后，将延伸对象延伸至边界，同样支持Shift键切换修剪模式。
• OFFSET（O）：偏移对象，创建与原对象平行的新对象，可设置距离（D）或通过点（T）定义偏移位置。
• FILLET（F）：倒圆角，指定半径（R）后选择两条直线，可快速创建圆角；CHAMFER（CHA）则用于倒角，可设置距离（D）或角度（A）。

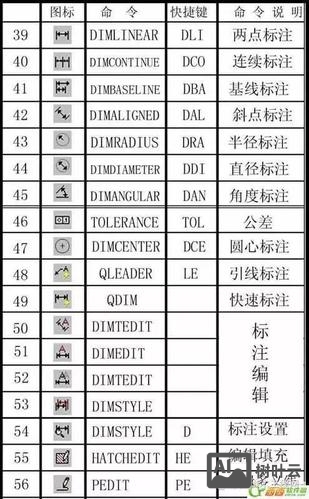

标注类命令

标注类命令用于添加尺寸、文字等注释信息，确保图形的可读性和规范性。

• DIMLINEAR（DLI）：线性标注，用于标注水平、垂直或倾斜方向的尺寸，需指定尺寸界线起点和尺寸线位置。
• DIMALIGNED（DAL）：对齐标注，标注与对象平行的尺寸，适用于倾斜线段的长度标注。
• DIMRADIUS（DRA）/DIMDIAMETER（DDI）：半径/直径标注，选择圆或圆弧后自动生成半径或直径尺寸。
• DIMANGULAR（DAN）：角度标注，可标注两直线夹角、三点形成的角度或圆弧圆心角。
• MTEXT（MT/T）：多行文字，创建复杂文本内容，支持设置字体、高度、对齐方式等格式，可通过文字编辑器调整段落样式。
• LEADER（LE）：引线标注，创建带箭头的引线并添加文字，常用于标注倒角、孔洞等局部细节。

其他实用命令

• LAYER（LA）：图层管理，创建、修改图层属性（颜色、线型、线宽），通过图层控制对象显示和编辑。
• MATCHPROP（MA）：特性匹配，将源对象的属性（如颜色、线型、标注样式）应用到目标对象。
• ARRAY（AR）：阵列创建，生成矩形阵列（行、列数）或环形阵列（项目数、填充角度），支持路径阵列（沿曲线分布）。
• PROPERTIES（CH/OP）：特性面板，查看和修改对象的基本属性（坐标、图层、样式等），是精确调整对象的核心工具。
• QSAVE/QSAVE：快速保存，前者保存当前文件，后者另存为新文件；“Ctrl+S”为快捷键。

相关问答FAQs

Q1：如何快速查找CAD命令？
A1：在命令行输入“？”可列出所有命令，输入“命令名+？”（如“LINE？”）可查看该命令的具体语法和选项；也可通过菜单栏“工具→命令行”调出命令行窗口，使用Tab键切换命令。

Q2：如何自定义CAD快捷键？
A2：在CAD中输入“CUI”打开自定义界面，选择“键盘快捷键”选项卡，在“自定义”中选择“快捷键”，点击“新建”并指定命令，再设置对应的快捷键（如Ctrl+1），最后保存即可。
