CAD选项命令在哪？如何快速调出？

在CAD软件中，选项命令（OPTIONS）是核心设置工具，用于自定义软件界面、性能参数、文件保存规则等，直接影响绘图效率和操作习惯，本文将详细解析CAD选项命令的组成、功能及使用场景,帮助用户高效配置工作环境。

选项命令的启动与界面概览

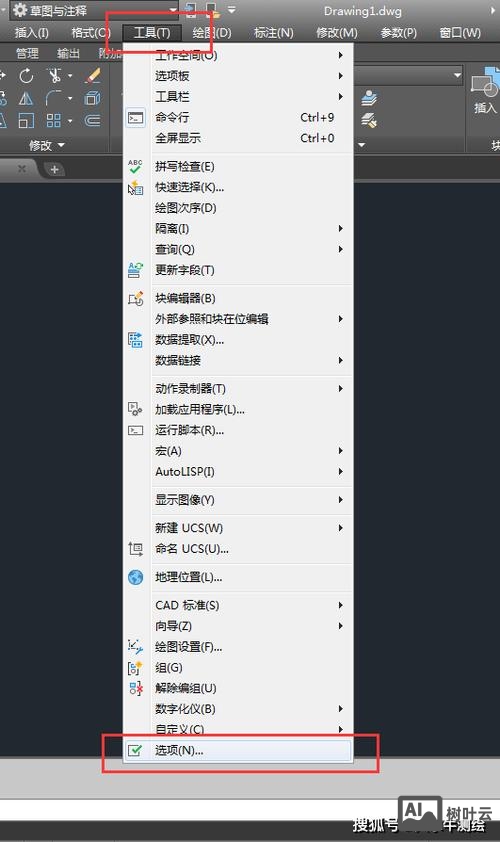

CAD选项命令可通过多种方式启动：在命令行直接输入OPTIONS或OP后按回车键；通过应用程序菜单（左上角“A”图标）中的“选项”进入；或在绘图区域右键单击选择“选项”，启动后，系统会弹出“选项”对话框，包含多个选项卡，每个选项卡对应不同的设置类别，共10个主要模块，分别为“文件”“显示”“打开和保存”“打印和发布”“系统”“用户系统配置”“配置”“三维建模”“选择集”和“草图”。

核心选项卡功能详解

文件选项卡：自定义文件路径与支持文件

该选项卡用于管理CAD搜索文件的相关路径，包括支持文件、驱动程序、菜单文件等，用户可添加或修改字体文件、图案填充文件、插件的存放路径，确保软件能正确调用外部资源，若自定义了填充图案，需在“文件”选项卡的“支持文件搜索路径”中添加图案所在文件夹，否则填充命令可能无法识别自定义图案，还可通过“自动保存文件”设置自动保存的路径和间隔时间,避免意外退出导致数据丢失。

显示选项卡：界面与视觉效果控制

“显示”选项卡是调整CAD界面外观的核心区域，包含多个关键设置：

• 窗口元素：可自定义绘图区背景色（默认黑色）、命令行字体颜色、十字光标大小等，勾选“显示屏幕菜单”可启用传统右侧菜单栏，但现代CAD版本中该功能较少使用。
• 布局元素：控制布局选项卡是否显示、图纸背景是否显示（默认关闭）、打印区域可见性等。
• 显示精度：调整圆弧和圆的平滑度（默认值100，数值越大越平滑但影响性能）、渲染对象的平滑度等。
• 十字光标大小：默认为5，可调整至100（全屏显示），适合大屏绘图时提高定位精度。

打开和保存选项卡：文件管理与备份设置

该选项卡用于优化文件操作流程，主要设置包括：

• 文件保存：默认保存格式为.dwg，可兼容旧版本（如R14、2004等）；设置“另存为”默认格式；启用“自动保存”并设置间隔时间（默认10分钟）；勾选“保存缩略图”可在文件预览时显示缩略图。
• 文件安全措施：启用“数字签名”可对文件进行加密认证；设置“备份”并指定备份文件扩展名（默认.bak），意外退出时可通过备份文件恢复数据。
• 外部参照：控制外部参照文件的加载方式（如“按需加载”可减少内存占用）。

打印和发布选项卡：输出配置管理

针对打印和批量发布需求，该选项卡提供以下功能：

• 打印样式表：设置颜色相关（CTB）或命名相关（STB）的打印样式，控制线条颜色、线宽等打印属性。
• 打印选项：勾选“打印对象线宽”可保留图层设置的线宽；启用“打印预览”可在打印前检查布局。
• 打印戳记：添加打印时间、名称、比例等信息到图纸角落，便于文件管理。

系统选项卡：软件性能与硬件兼容

“系统”选项卡影响CAD的底层运行逻辑，关键设置包括：

• 当前三维图形显示：选择三维渲染引擎（如“硬件加速”需独立显卡支持），调整渲染质量（如“真实视觉样式”的光照效果）。
• 布局重生成选项：设置布局切换时的重生成模式（“缓存模型”可提升切换速度）。
• 基本选项：勾选“显示OLE特性对话框”可在插入OLE对象时弹出设置窗口；禁用“启动”可跳过软件启动时的欢迎界面。

用户系统配置选项卡：个性化操作习惯

该选项卡用于调整CAD的交互行为，常见设置有：

• Windows标准加速键：勾选后可使用Ctrl+C/Ctrl+V进行复制粘贴，否则需使用CAD专用命令（COPYCLIP/PASTECLIP）。
• 自定义右键单击：设置右键的功能（如“重复上一个命令”或“快捷菜单”），避免频繁切换操作模式。
• 线宽设置：调整模型空间和图纸空间的线宽显示比例，避免打印时线宽与显示差异过大。

选择集选项卡：对象选择与夹点控制

“选择集”选项卡优化对象选择效率，核心参数包括：

• 拾取框大小：通过滑块调整拾取框的显示大小，数值越大越容易选中对象。
• 夹点大小：控制夹点（选中对象时显示的控制点）的尺寸，便于精确操作。
• 选择集模式：勾选“先选择后执行”可先选中对象再调用命令；“用Shift键添加到选择集”需按住Shift键才能多选对象。

草图选项卡：绘图辅助与捕捉设置

该选项卡用于精确绘图的控制，主要功能有：

• 自动捕捉设置：启用端点、中点、圆心等捕捉模式，并调整标记大小和颜色。
• 自动追踪设置：控制极轴追踪和对象捕捉追踪的显示方式，辅助绘制斜线或等距对象。
• 靶框大小：调整十字光标中心的捕捉靶框大小，提高捕捉精度。

配置管理：保存与切换工作环境

CAD允许用户保存多个配置方案，方便在不同项目间切换，机械设计、建筑设计、电气绘图等场景可能需要不同的界面设置、快捷键或打印样式，在“配置”选项卡中，可“新建”并命名配置（如“机械绘图配置”），勾选“应用到当前选项”后“置为当前”，后续使用时可直接调用该配置,无需重复设置。

选项命令的实际应用场景

• 性能优化：通过“系统”选项卡关闭不必要的硬件加速，或“打开和保存”中禁用“自动保存”，可在低配电脑上提升运行速度。
• 团队协作：通过“文件”选项卡统一团队支持文件路径，或“用户系统配置”中设置统一的右键单击行为，避免因配置差异导致文件兼容问题。
• 打印输出：通过“打印和发布”选项卡配置CTB打印样式，确保不同电脑打印时图纸颜色、线宽一致。

相关问答FAQs

Q1：CAD选项命令中如何设置自动保存，并找回未保存的文件？
A：在“打开和保存”选项卡中，勾选“自动保存”，并设置“保存间隔分钟数”（建议5-10分钟），自动保存的文件默认保存在“文件”选项卡的“自动保存文件位置”路径下，文件名格式为autosave_*.sv$，需手动将文件扩展名改为.dwg，再用CAD打开即可恢复数据，注意：自动保存文件仅保留最后一次保存的版本，需定期清理路径下的旧文件。

Q2：为什么CAD中填充图案无法显示，如何通过选项命令解决？
A：通常因填充图案路径未正确配置导致，在“文件”选项卡中，展开“支持文件搜索路径”，点击“添加”按钮，将自定义填充图案所在的文件夹路径添加进去，然后点击“确定”并重启CAD，若问题仍存在，检查“显示”选项卡中的“填充显示”是否勾选，或使用“FILL”命令设置为“开”（ON），再执行“REGEN”重生成视图。
