CAD高级命令有哪些实用技巧？

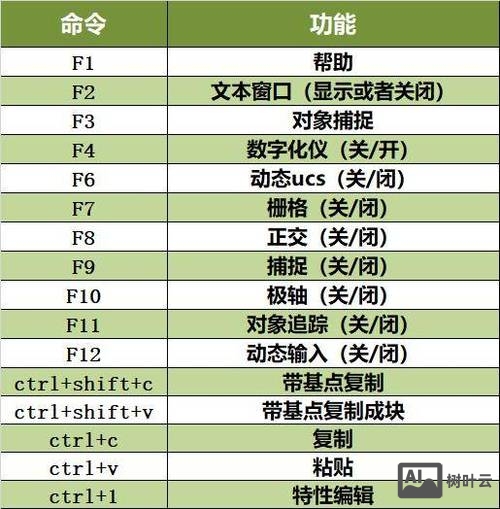

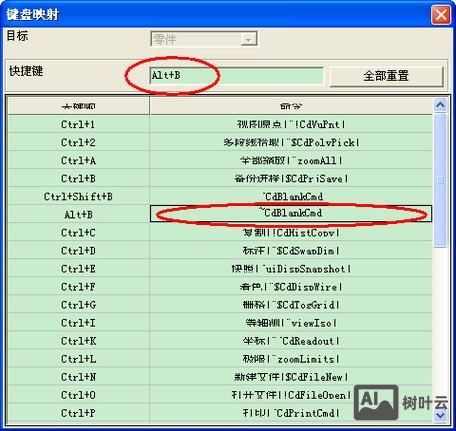

CAD高级命令是提升绘图效率、实现复杂设计功能的关键工具，熟练掌握这些命令能显著优化工作流程，尤其在处理大型项目或高精度设计时，其优势更为明显，以下从命令功能、应用场景及操作技巧等方面展开详细说明。

在三维建模领域,LOFT命令通过多个截面形状创建复杂实体，适用于机械零件中的异形管道、汽车曲面等设计，操作时需按顺序选择截面，并定义路径或导向线，系统将自动生成平滑过渡的实体，设计通风管道弯头时，可先绘制不同角度的圆形截面，再通过LOFT命令生成连续曲面，比传统拉伸或旋转命令更高效。SWEEP命令则沿指定路径拉伸二维对象，常用于创建螺纹、弹簧或导向结构，与LOFT不同，SWEEP仅需一个截面和一条路径，操作更简洁，例如绘制螺旋弹簧时，先绘制圆形截面，再以螺旋线为路径执行SWEEP即可快速生成模型。

参数化设计中的DIMENSION命令虽为基础功能，但结合几何约束（如水平、垂直、相切）和尺寸约束后，可实现参数化驱动，修改尺寸值时，图形会自动更新，极大提升设计灵活性，在装配图中调整零件间距时，只需修改对应尺寸约束，相关零件位置将联动变化，避免手动修改导致的误差。BLOCKATTRBUTE（块属性）命令则用于定义可编辑的块文本，如标题栏中的设计者、日期等信息，插入块后可通过ATTEDIT命令批量修改属性值，适合标准化图纸管理。

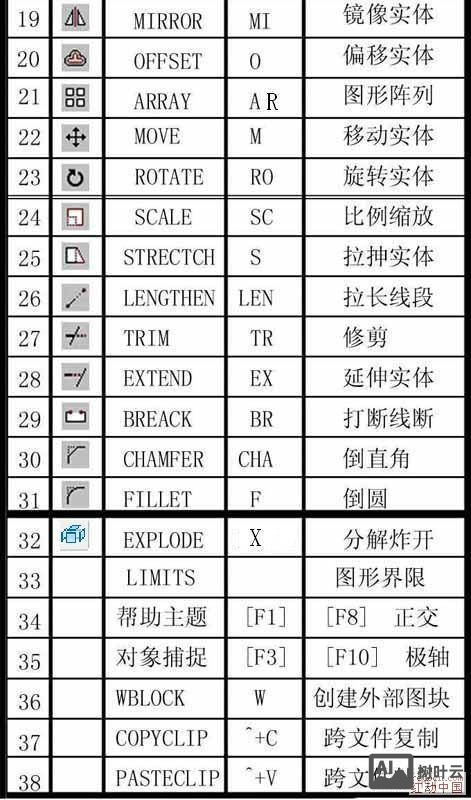

高级编辑命令中,XREF（外部参照）允许将其他DWG文件作为参照插入当前图纸，且源文件修改后参照图形自动更新，适用于多专业协作项目，建筑结构图与机电图可分别独立设计，通过XREF整合，避免重复绘图。LAYISO（隔离图层）可快速隐藏或显示指定图层外的所有对象，便于专注编辑复杂图层中的细节，配合LAYUNISO（取消隔离）恢复显示，提升图层管理效率。SELECTSIMILAR（选择相似对象）则能基于图层、颜色、线型等属性快速选择同类对象，批量修改格式，例如一次性将所有红色中心线改为虚线。

渲染与输出方面,VIEWBASE命令可将三维模型自动转换为二维基础视图（如主视图、俯视图），并生成符合制图标准的二维图形，减少手动绘制时间。RENDER命令结合材质、光源和贴图，可生成逼真的效果图，适用于产品展示或设计方案汇报，操作时需先应用MATERIALS（材质）命令赋予模型表面属性，再通过LIGHTS（灯光）设置环境光、点光源等，调整渲染参数（如分辨率、质量）后执行渲染，输出高清图像。

SCRIPT命令支持批量执行预定义的命令序列，通过编写脚本文件（.scr）实现自动化绘图，例如批量生成标准零件库。3DPOLY（三维多段线）命令可绘制空间中的连续线条，区别于二维多段线，其顶点具有Z轴坐标，适用于创建三维路径或扫描轨迹。

相关问答FAQs：
Q1: 如何在CAD中使用LOFT命令创建平滑的曲面模型？
A1: 使用LOFT命令时，需确保截面形状闭合且拓扑结构一致（如均为圆或矩形），选择截面时按顺序点击，避免交叉；在“导向(G)”选项中可指定曲线以控制曲面形状；在“路径(P)”选项中可选择直线或曲线作为拉伸路径，若曲面出现扭曲，可尝试调整截面顺序或增加中间截面数量，并在“ loft”命令提示下选择“闭合(C)”选项生成封闭实体。

Q2: XREF外部参照文件无法显示或编辑怎么办？
A2: 首先检查外部参照文件路径是否正确，若文件被移动或重命名，需在“外部参照”管理器（XREF命令）中重新绑定或加载路径，若参照显示为灰色，可能是图层被冻结，需在图层管理器中解冻对应图层，若需编辑参照内容，可双击参照文件进入“在位编辑”模式，或使用“REFEDIT”命令选择参照对象进行局部修改，编辑完成后保存并关闭参照，更改将自动更新到当前图纸。
