CAD命令怎么用？

在CAD软件中,命令是用户与软件交互的核心，掌握命令的使用方法能极大提升绘图效率，CAD命令的输入主要通过命令行、功能区面板、快捷菜单或快捷键实现，不同操作场景下命令的调用方式略有差异，但基本逻辑一致，以下从命令的输入方式、常用命令分类、命令参数设置及实用技巧等方面展开详细说明。

命令的输入与执行

CAD命令的输入主要有四种途径：

1. 命令行输入：在软件底部的命令行窗口直接输入命令全称或简化别名（如“LINE”可简化为“L”），按回车键确认，这是最直接的方式，适合熟练用户，且命令行会实时显示命令提示及参数选项。
2. 功能区面板：点击顶部功能区中的“常用”“插入”等选项卡，在面板中找到对应命令按钮（如“直线”“圆”），单击即可激活，新手用户更易通过图形化界面定位命令，部分按钮还带有下拉箭头，可扩展更多子命令。
3. 快捷菜单：在绘图区右键单击，会根据当前操作状态（如未选中对象/选中对象）显示不同的快捷菜单，包含常用命令（如“重复”“放弃”）或对象编辑命令（如“移动”“旋转”）。
4. 快捷键：通过组合键快速执行命令，如“Ctrl+C”复制、“Ctrl+V”粘贴、“Ctrl+Z”撤销，部分命令还有专用快捷键（如“X”分解、“O”偏移）。

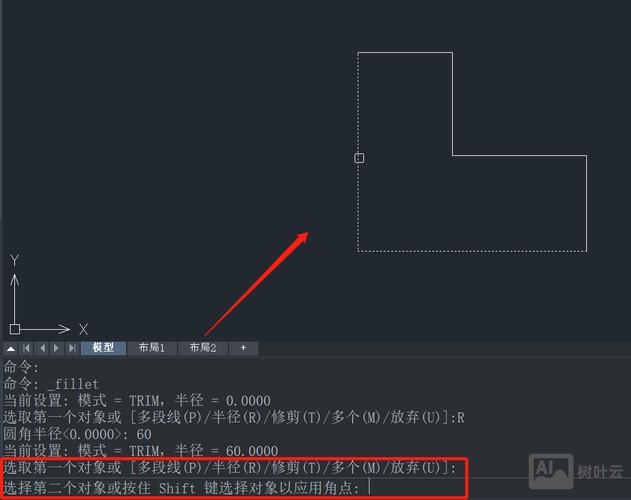

命令激活后,命令行会提示用户下一步操作，例如绘制直线时提示“指定第一个点：”，用户需根据提示输入坐标值或选择对象，按回车键或空格键确认每一步操作，直至命令完成。

常用命令分类及功能

CAD命令按功能可分为绘图类、编辑类、标注类、辅助工具类等，以下是部分高频命令的用法：

命令参数与选项设置

多数CAD命令在执行过程中会提供参数选项,用户可通过命令行或右键菜单选择，绘制圆时，输入“C”后命令行提示“指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]：”，此时可输入选项代码（如“3P”）切换绘制方式，部分命令还支持动态输入（DYN），在光标附近显示参数框，可直接输入数值，无需频繁查看命令行。

对于重复命令,可按空格键或回车键快速激活上一步使用的命令；若需终止命令，按“Esc”键即可。

实用技巧

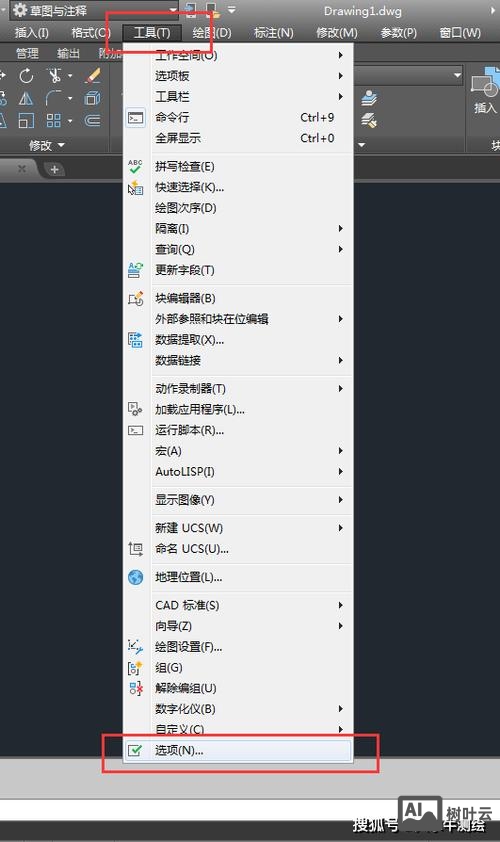

1. 命令别名自定义：通过“选项”对话框中的“文件”选项卡，找到“支持文件搜索路径”中的“acad.pgp”文件，可修改或添加命令别名，例如将“BLOCK”简化为“B”，提升输入效率。
2. 命令行搜索：在命令行输入“？”或“*”，可快速查找命令功能；高版本CAD支持命令行模糊搜索，输入部分字母即可匹配命令（如输入“cir”可显示“CIRCLE”）。
3. 脚本文件调用：将一系列命令保存为“.scr”脚本文件，通过“SCRIPT”命令执行，可自动化批量操作（如批量修改图层属性）。

相关问答FAQs

Q1：CAD命令输入错误后如何快速纠正？
A：若命令输入错误，可按“Esc”键取消当前命令，然后重新输入正确命令，若在命令执行过程中误操作，可通过“Ctrl+Z”撤销上一步操作，或在命令行输入“U”（单个撤销），“UNDO”（多重撤销）。

Q2：如何自定义CAD命令的快捷键？
A：在CAD中点击“工具”选项卡下的“自定义”→“界面”，打开“自定义用户界面”对话框，在“键盘快捷键”列表中找到目标命令，右侧“键”列可重新设置快捷键（如将“移动”命令的快捷键从“M”改为“VM”），点击“确定”保存即可，注意避免与系统默认快捷键冲突。
