CAD整体命令是计算机辅助设计软件中用于绘制、编辑和修改图形的核心工具集，涵盖了从基础绘图到复杂建模的各类功能，这些命令通过输入指令、选择参数或点击工具栏图标执行，是高效完成设计任务的基石，整体命令可分为绘图类、编辑类、标注类、视图控制类及实用工具类等，每类下又包含多个具体命令,共同支撑设计流程的全周期。

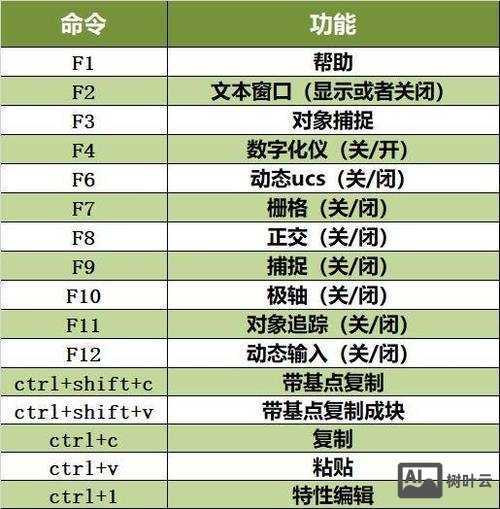

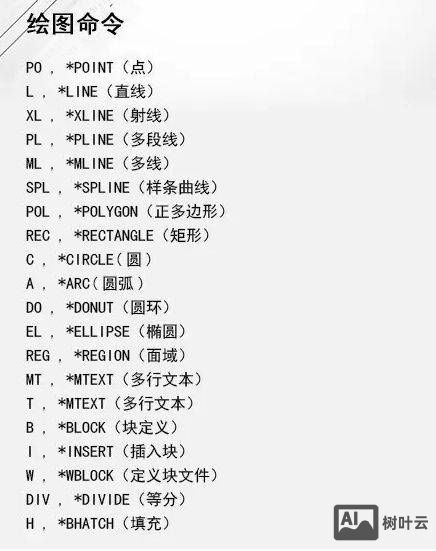

绘图类命令是构建图形的基础，包括直线（LINE）、多段线（PLINE）、圆（CIRCLE）、圆弧（ARC）、矩形（RECTANG）、多边形（POLYGON）等，直线命令通过指定起点和终点绘制连续线段，支持动态输入和坐标精确定位；多段线则可绘制由直线和圆弧组成的连续线段，且整体可设置统一宽度，适合绘制复杂轮廓，对于三维建模，还有三维多段线（3DPOLY）、球体（SPHERE）、圆柱体（CYLINDER）等命令，通过指定高度、半径等参数快速生成实体。
编辑类命令用于修改已有图形，包括删除（ERASE）、复制（COPY）、移动（MOVE）、旋转（ROTATE）、缩放（SCALE）、修剪（TRIM）、延伸（EXTEND）、倒角（CHAMFER）、圆角（FILLET）等，修剪和延伸命令需先选择边界对象，再选择要修剪或延伸的目标，常用于调整线条长度；倒角和圆角则可对两条线段添加过渡，通过设置距离或半径控制效果，对于复杂编辑，还可使用阵列（ARRAY）、镜像（MIRROR）、偏移（OFFSET）命令，其中阵列支持矩形、环形和路径阵列,能快速生成规律分布的图形元素。
标注类命令用于添加尺寸和文字说明，确保图形的可读性和制造精度，线性标注（DIMLINEAR）用于标注水平或垂直尺寸，对齐标注（DIMALIGNED）标注倾斜对象的实际长度，半径/直径标注（DIMRADIUS/DIMDIAMETER）则适用于圆和圆弧，公差标注（TOLERANCE）、引线标注（QLEADER）和多重引线（MLEADER）可添加形位公差和注释文字，而文字标注（TEXT/MTEXT）支持多行文本输入，可通过样式设置字体、高度等属性。
视图控制类命令帮助用户观察和调整图形显示，包括缩放（ZOOM）、平移（PAN）、视图命名（VIEW）、视口配置（VPORTS）等，缩放命令的“窗口（W）”选项可放大局部区域，“全部（A）”则显示整个图形范围；对于三维模型，动态观察（3DORBIT）能自由旋转视角，消隐（HIDE）可隐藏不可见线条，提升显示效果，布局选项卡中的视口命令还可创建多个视口，分别显示主视图、俯视图等不同视角。
实用工具类命令提升设计效率，如图层（LAYER）用于管理不同类型的图形对象，通过设置颜色、线型、线宽实现分类显示；块（BLOCK）定义可重复使用的图形组合，插入（INSERT）命令调用已定义的块，减少重复绘制；查询（LIST/AREA）命令可获取对象坐标、面积等信息；特性（PROPERTIES）面板则可实时修改对象的颜色、图层等属性,支持批量编辑。
以下为常用CAD命令分类及功能示例表：
| 命令类别 | 常用命令 | 功能描述 |
|---|---|---|
| 绘图类 | LINE、CIRCLE、PLINE | 绘制直线、圆、多段线等基本图形 |
| 编辑类 | TRIM、ARRAY、OFFSET | 修剪对象、创建阵列、偏移复制图形 |
| 标注类 | DIMLINEAR、MTEXT | 添加线性尺寸、多行文字注释 |
| 视图控制 | ZOOM、PAN、3DORBIT | 缩放、平移视图，动态观察三维模型 |
| 实用工具 | LAYER、BLOCK、PROPERTIES | 管理图层、创建块、修改对象属性 |
相关问答FAQs：
Q1: 如何快速选择CAD中的多个对象？
A1: 可使用“窗选（Window）”或“窗交（Crossing）”方式：从左向右拖拽鼠标选择完全在矩形内的对象（窗选），从右向左拖拽则选择矩形内及与边界相交的对象（窗交），命令行输入“SELECT”后使用“WP”（多边形窗选）或“CP”（多边形窗交）可自定义复杂选择区域，或通过“快速选择（QSELECT）”按图层、颜色等属性批量筛选对象。
Q2: CAD中块（BLOCK）的作用是什么？如何创建和插入块？
A2: 块是多个对象的组合，可重复使用并统一修改，提高绘图效率，创建块时，先绘制图形对象，执行“BLOCK”命令，在弹出的对话框中输入块名称，选择基点（插入时的参考点）和对象，点击“确定”即可，插入块时，使用“INSERT”命令选择块名称，指定插入点、缩放比例和旋转角度，块将作为单个对象插入当前图形，若需修改块内容，可使用“块编辑器（BEDIT）”进行动态编辑,更新后所有引用该块的图形将同步更改。
