cad标记命令怎么用？

在CAD绘图过程中，标记命令是一项非常基础且重要的功能，它主要用于在图形中添加注释、说明或特殊标识，帮助设计者更清晰地表达设计意图，也便于后续的图纸阅读和修改，CAD标记命令通常指以“M”开头的多个相关命令，其中最常用的是“DIM”（标注）和“QLEADER”（快速引线），但广义上还包括“TEXT”（文字）、“MTEXT”（多行文字）、“BLOCK”（块定义）等辅助标记功能，以下将详细解析这些命令的使用方法、应用场景及操作技巧。

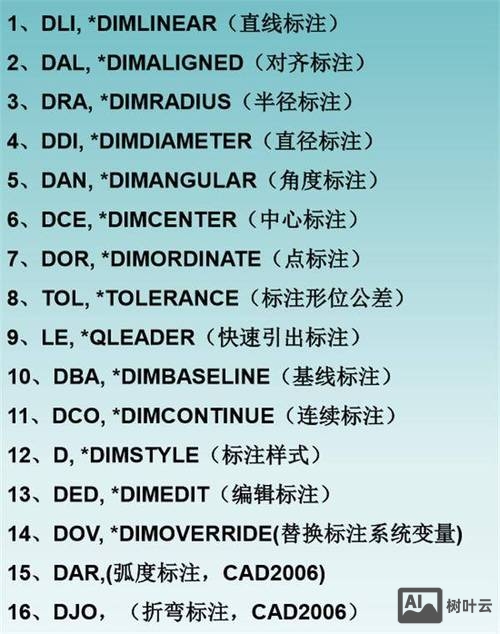

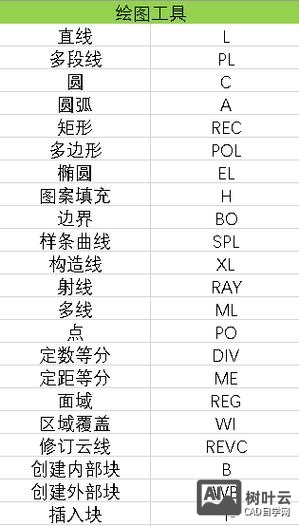

基础标记命令详解

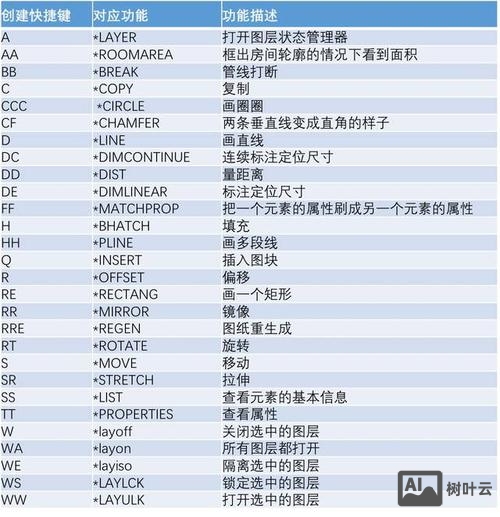

线性标注（DIMLINEAR）

线性标注用于标注水平、垂直或倾斜方向的尺寸，是最基本的标注命令，执行命令后，需依次选择标注对象的起点和终点，系统会自动测量并显示尺寸值，通过“标注样式管理器”可以调整标注的箭头样式、文字高度、精度等参数，确保符合行业或企业标准，在机械制图中，通常需要将尺寸精度设置为小数点后两位，箭头样式选择“实心闭合”。

对齐标注（DIMALIGNED）

当需要标注倾斜对象的实际长度时，对齐标注是最佳选择，它与线性标注的区别在于，尺寸线始终与标注对象平行，能真实反映斜边的长度，在标注三角形斜边或管道倾斜角度时,使用对齐标注可避免尺寸误差。

半径/直径标注（DIMRADIUS/DIMDIAMETER）

这两个命令分别用于标注圆或圆弧的半径和直径，执行时只需选择圆弧或圆，系统会自动显示半径或直径值，并通过“标注样式”设置是否添加前缀“R”或“Φ”，在建筑图纸中，直径标注常用于管道或立柱尺寸,而半径标注则多用于圆角设计。

角度标注（DIMANGULAR）

角度标注用于测量两条直线、三个点或圆弧的角度，选择两条直线后，系统会自动计算并显示夹角，用户可通过拖动鼠标确定标注弧线的位置，在机械设计中，角度标注常用于倒角、斜面等结构的尺寸标注。

快速引线标注（QLEADER）

快速引线标注用于添加带箭头的引线，常用于注释图形中的特定部位，执行命令后，依次指定引线的起点、转折点和终点，系统会提示输入文字内容，通过“引线设置”对话框，可以自定义引线的箭头样式、线条数量和文字附着位置，在装配图中,可用引线标注零件名称或技术要求。

高级标记技巧与应用

标注样式（DIMSTYLE）的统一管理

在复杂图纸中，不同类型的标注可能需要不同的样式（如建筑尺寸与钢筋尺寸的区别），通过“标注样式管理器”，可以创建多个标注样式，并分别设置参数（如尺寸线颜色、文字对齐方式、公差格式等），修改样式后，所有该样式标注会自动更新,提高绘图效率。

公差标注

在机械设计中，形位公差和尺寸公差是关键内容，通过“公差标注（TOLERANCE）”命令，可添加形位公差符号（如平行度、垂直度），而“标注样式”中的“公差”选项卡可设置极限偏差，标注轴的直径时，可输入“Φ20±0.02”表示允许的尺寸偏差范围。

块（BLOCK）标记的重复利用

对于重复使用的标记（如表面粗糙度符号、基准符号），可将其定义为块，执行“BLOCK”命令，选择图形对象和基点后，即可通过“INSERT”命令在任意位置插入块，块可以修改属性（如粗糙度值），且修改后所有块实例会同步更新,避免重复劳动。

关联标注与动态更新

CAD的标注具有关联性，即当标注对象被修改时，标注尺寸会自动更新，若将长度为100的直线拉伸至150，对应的线性标注数值会自动变为150，这一特性极大减少了手动修改标注的工作量,尤其在方案设计阶段需要频繁调整尺寸时。

标记命令的常见问题与解决方法

标注显示不完整或重叠

当图形复杂时，标注可能被其他对象遮挡或重叠，解决方法包括：

• 使用“标注（DIM）”下的“重新关联”命令，重新选择标注对象；
• 通过“标注样式”调整“文字位置”或“箭头方向”，避免重叠；
• 使用“分解（X）”命令拆分标注,手动调整文字位置。

标注比例与图形比例不匹配

在缩放图形后，标注尺寸可能未按比例调整，需在“标注样式”中设置“全局比例”，使其与图形比例一致，图形按1:2缩放时，全局比例应设为2,以确保标注文字和箭头大小符合打印要求。

标记命令在行业中的应用案例

• 机械工程：使用线性标注、公差标注和块标记，清晰表达零件的尺寸、精度和加工要求。
• 建筑设计：通过快速引线标注材料说明（如“砌块墙”），并用线性标注标注墙体长度、门窗洞口尺寸。
• 电气工程：用半径标注标注线缆弯曲半径，用块标记表示电气元件符号（如开关、插座）。

相关问答FAQs

Q1: 如何修改标注文字的内容？
A1: 双击需要修改的标注文字，系统会弹出“文字格式”编辑器，可直接修改文字内容或添加后缀（如“mm”“Φ”），若需修改测量值，需先解除关联（通过“DIMDISASSOCIATE”命令）,再手动输入新数值。

Q2: 标注时如何快速选择标注对象？
A2: 执行标注命令后，输入“C”（选择对象），使用交叉窗口或窗口选择方式框选整个图形，系统会自动识别并标注所有符合条件的对象（如直线、圆弧），通过“快速选择（QSELECT）”命令，可按图层、颜色等属性筛选标注对象,提高选择效率。
