三维制图常用命令有哪些？

在CAD三维制图领域，熟练掌握常用命令是高效完成设计任务的基础，三维制图相比二维绘图更注重空间构建与视觉效果，命令涉及建模、编辑、渲染等多个环节，以下从基础建模、编辑优化、视图显示及渲染输出四个维度,详细解析常用命令的功能与应用场景。

基础建模命令

三维建模是三维制图的核心，常用命令包括基本体素生成与复杂路径拉伸。BOX（长方体）命令通过指定长宽高或两个角点创建规则六面体，常用于构建建筑框架或机械底座；CYLINDER（圆柱体）需定义底面圆心、半径及高度，适用于管道、轴类零件等回转体结构；CONE（圆锥体）则需指定底面圆心和半径、顶点位置或高度，多用于锥形零件或漏斗设计，对于沿路径生成的实体，EXTRUDE（拉伸）命令可将二维闭合截面（如通过POLYGON绘制的多边形）沿直线或曲线路径延伸，形成三维实体，支持“倾斜角”参数创建拔模结构；REVOLVE（旋转）则使截面绕轴线旋转360度或指定角度，生成回转体，如瓶身、轮毂等对称模型。LOFT（放样）可通过多个二维截面形状过渡生成复杂实体，适用于机翼、汽车外壳等流线型结构,需依次选择截面并定义路径或导向线。

编辑优化命令

三维模型创建后常需通过编辑命令调整细节。UNION（并集）、SUBTRACT（差集）、INTERSECT（交集）是布尔运算的核心命令：并集合并多个实体为一个整体，差集从实体中减去与其他实体的重叠部分，交集则保留实体间的公共区域，常用于创建孔洞、凹槽等特征。CHAMFER（倒角）与FILLET（圆角）分别用于在棱边添加倒角或圆角过渡，其中三维圆角需选择边并设置半径，倒角可指定距离或角度，提升模型美观度与装配合理性。SLICE（剖切）通过指定平面（如三点、坐标面）将实体分割，移除不需要的部分，适用于复杂零件的内部结构展示；SECTIONPLANE（截面平面）则可创建动态截面，实时观察模型内部，配合FLATSHOT（平面摄影）可生成二维剖视图，对于模型修改，3DARRAY（三维阵列）支持矩形（行列层数）和环形（旋转轴、数量）阵列，快速复制特征；MIRROR3D（三维镜像）需定义镜像平面（如对象、视图、三点）,实现对称模型的创建。

视图显示命令

三维模型的观察与编辑依赖视图控制工具。VPOINT（视点）通过输入坐标或指南针设置观察方向，也可使用DDVPOINT（视点预设）对话框直观调整；3DORBIT（动态观察）激活后拖动鼠标可自由旋转视图，3DWALK（漫游）与3DNAVIGATE（导航）则支持模拟相机移动，适用于场景漫游，为方便绘图，PLAN（平面视图）可快速切换到当前坐标系的XY平面视图，VIEW（视图管理）可保存、命名并调用常用视角（如俯视图、轴测图），视觉样式方面，VSCURRENT（视觉样式）提供多种显示模式：二维线框仅显示边框，三维线框显示隐藏线，真实感与概念样式则赋予模型材质和光照效果，带边框体着色”可同时观察面与边，细节更丰富。HIDE（消隐）用于隐藏被遮挡的线条，使模型结构更清晰，而SHADEMODE（着色）可快速切换着色状态,提升显示效果。

渲染输出命令

三维模型需通过渲染呈现真实感效果。RENDER（渲染）是核心命令，可设置输出尺寸、渲染质量（如草稿、预览、演示），并应用材质、灯光与环境贴图，材质应用需先通过MATERIALS（材质）管理器创建或调用材质库，将材质赋予模型表面，并调整反光度、透明度等属性。LIGHT（灯光）命令包含点光源（向四周发射光线）、聚光灯（锥形光束）和平行光（模拟太阳光），可设置强度、颜色及位置，通过LIGHTLIST（灯光列表）管理场景中的光源，若需添加背景或环境，BACKGROUND（背景）可设置纯色、渐变或图像背景，WORLDVISUALSTYLES（世界视觉样式）可调整环境光强度，渲染完成后，SAVEIMG（保存图像）可将结果输出为BMP、JPG等格式,用于文档或演示。

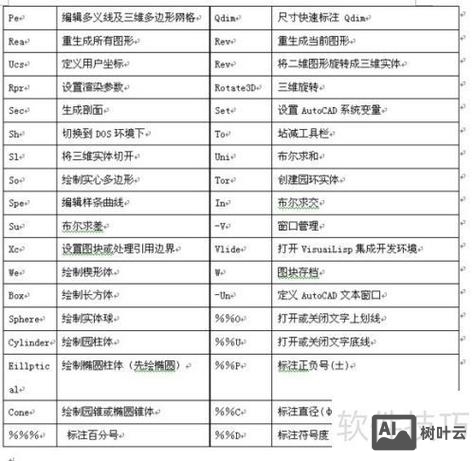

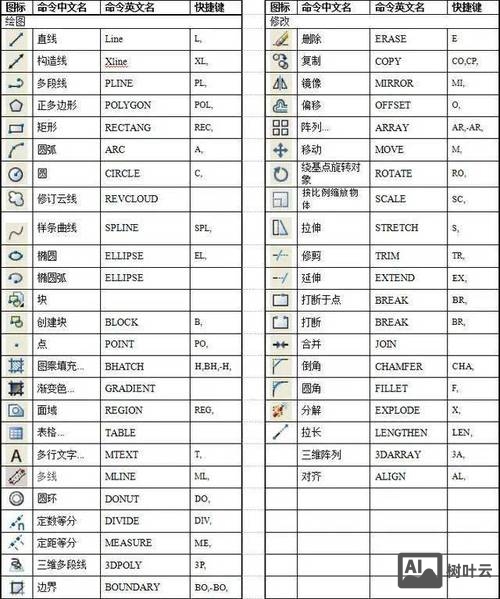

常用命令速查表

相关问答FAQs

Q1：如何使用EXTRUDE命令创建带拔模角度的拉伸实体？
A：在命令行输入EXTRUDE并选择二维截面后，指定拉伸高度，此时命令行提示“倾斜角度”，输入正角度使实体向内收缩（如铸造件斜度），负角度则向外扩张，创建10°拔模角度时，输入“10”即可，需注意，倾斜角度不宜过大（30°）,否则可能导致模型自交失败。

Q2：三维渲染时如何让模型表面呈现金属质感？
A：通过MATERIALS命令打开材质管理器，选择“金属”材质库中的材质（如“钢”或“铝”），或新建材质并设置“反光度”为60-80、“高光”为“金属”类型，调整“反射”值增强镜面效果，赋予模型材质后，添加聚光灯模拟光源，使用RENDER命令进行渲染，可显著提升金属质感，若需更逼真效果，可添加环境贴图（如“工作室”）并调整阴影参数。
