CAD三维转平面命令怎么用？

在CAD软件中，将三维模型转换为二维平面图形是工程设计中常见的操作，这一过程主要通过特定命令实现，核心目的是提取三维模型的轮廓、视图或投影，生成符合生产或制图需求的二维图纸，以下是关于CAD三维转平面命令的详细说明，涵盖常用命令、操作步骤、注意事项及应用场景。

常用三维转平面命令及功能

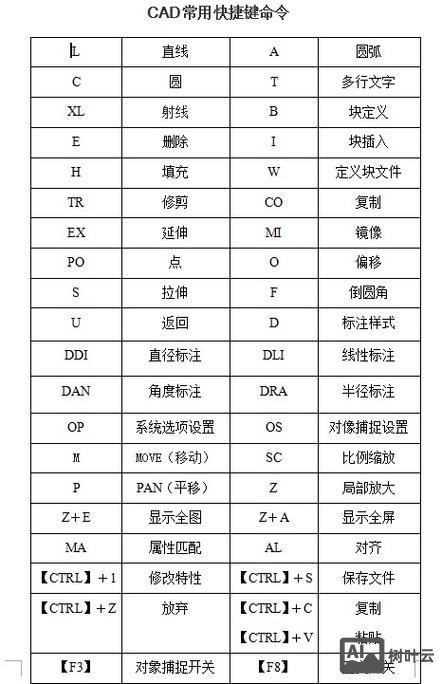

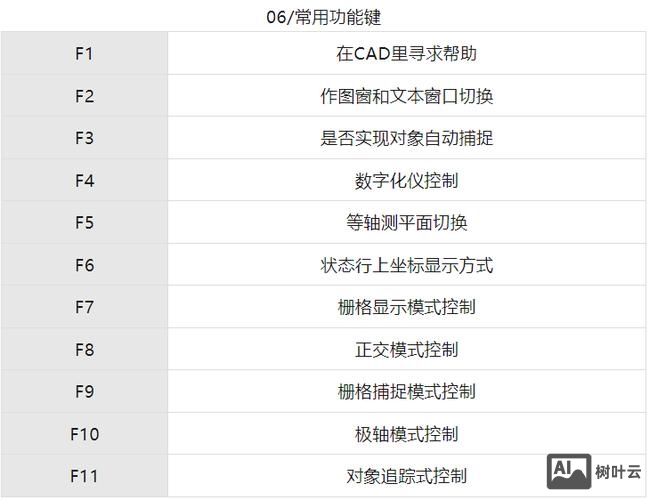

CAD三维转平面的核心命令主要包括“FLATSHOT”“VIEWBASE”“PROJECTION”及“LAYOUT”等，不同命令适用于不同场景,具体功能如下：

核心命令操作步骤详解

使用FLATSHOT命令生成轮廓图

FLATSHOT适用于快速生成三维模型的二维“快照”,操作步骤如下：

• 步骤1：打开三维模型，输入命令“FLATSHOT”,回车确认。
• 步骤2：弹出“三维到二维”对话框，设置选项：
  • 外观：选择“可见线”“隐藏线”或“着色”，勾选“插入为新建块”可将结果生成块对象。
  • 距离：设置隐藏线与可见线的偏移距离,避免重叠。
  • 线型：为隐藏线指定虚线线型。
• 步骤3：点击“创建”，在绘图区指定插入点,生成二维轮廓图。
• 注意事项：生成的轮廓为块对象，需分解（X命令）后可编辑；若模型包含复杂曲面，建议先使用“简化”命令减少面数。

使用VIEWBASE创建工程视图

VIEWBASE是更专业的工程图生成工具,支持多视图联动和剖视功能：

• 步骤1：切换至“布局”空间，输入“VIEWBASE”,回车。
• 步骤2：选择三维模型，在“视图创建”选项卡中设置：
  • 视图类型：选择“主视图”“俯视图”“左视图”等标准视图，或添加“轴测图”。
  • 剖视选项：点击“截面”可创建全剖、半剖或局部剖视图,需指定剖切平面。
  • 隐藏线：勾选“显示隐藏线”并设置线型、颜色。
• 步骤3：放置视图后，可通过“视图编辑”功能调整比例、移动位置或添加中心线。
• 优势：视图与三维模型关联，修改模型后右键选择“更新视图”即可同步更新二维图。

使用PROJECT几何体提取投影

PROJECT命令适用于精确提取特定边线：

• 步骤1：输入“PROJECTGEOMETRY”，选择要投影的几何对象（边、面）。
• 步骤2：指定投影方向（如“沿Z轴”或自定义矢量）和投影平面（UCS平面或新建平面）。
• 步骤3：生成的投影对象可直接编辑，适用于钣金、模具等需要展开面的场景。

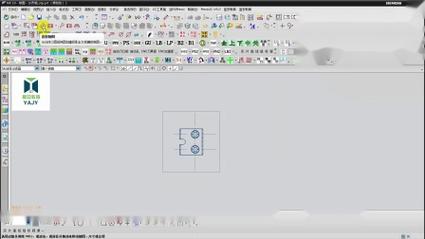

布局空间视口转换法

• 步骤1：在模型空间完成三维模型创建，切换至“布局”空间。
• 步骤2：输入“VIEWPORT”,创建矩形或多边形视口。
• 步骤3：双击视口进入模型空间视角状态，使用“VPOINT”或“3DORBIT”调整至所需视图（如主视图）。
• 步骤4：返回布局空间，选中视口右键选择“着色打印”→“二维线框”,即可将三维视图显示为二维线框。
• 特点：灵活性高，可在同一布局中创建多个视口展示不同视图,但需手动隐藏不可见线条。

操作注意事项

1. 模型简化：复杂三维模型（如含大量细节、曲面）在转平面前建议使用“SLICE”“SECTION”或“简化几何体”命令减少数据量,避免卡顿。
2. 图层管理：转平面前创建独立图层（如“2D转换层”），将生成的二维对象放置其中,便于与原图区分。
3. 比例设置：在VIEWBASE或布局视口中，需根据图纸尺寸设置视图比例,避免输出时比例失调。
4. 隐藏线处理：FLATSHOT和VIEWBASE中隐藏线的显示依赖于“UCS方向”,需确保模型与投影平面对齐。
5. 版本兼容性：部分命令（如VIEWBASE）在低版本AutoCAD中不可用，需升级软件或使用替代方案（如“MVSETUP”命令手动创建视图）。

应用场景

• 机械设计：生成零件的三视图、剖视图,用于生产加工图纸。
• 建筑建模：将三维建筑模型转换为平面立面图、剖面图。
• 钣金与展开：通过PROJECT命令提取曲面轮廓,辅助钣金下料。
• 快速展示：使用FLATSHOT生成产品外形轮廓,用于说明书或PPT演示。

相关问答FAQs

Q1：为什么使用FLATSHOT生成的二维图缺少部分线条？
A：可能原因包括：① 三维模型中存在未闭合的曲面或间隙；② 隐藏线偏移距离设置过小，导致与可见线重叠；③ 模型包含透明或关闭图层对象，解决方法：先使用“CHECKGEOMETRY”检查模型完整性，调整FLATSHOT对话框中的“距离”值,并确保所有相关图层均开启。

Q2：VIEWBASE创建的视图无法更新怎么办？
A：通常因模型文件路径变更或视图关联丢失导致，解决步骤：① 右键点击视图，选择“重置关联模型”并重新选择原文件；② 若模型已修改但视图未更新，在“视图”选项卡中点击“更新所有视图”；③ 若问题持续，可尝试删除视图后重新创建，或使用“RECOVER”命令修复文件。
