cad三维绘图命令

在CAD三维绘图中,掌握核心命令是实现复杂模型构建的基础，三维绘图相比二维绘图，更注重空间位置、实体形态及视觉效果的呈现，其命令体系可分为三维建模、视图控制、编辑修改及渲染输出四大类，通过合理搭配使用，可高效完成从简单几何体到复杂装配体的设计。

三维建模基础命令

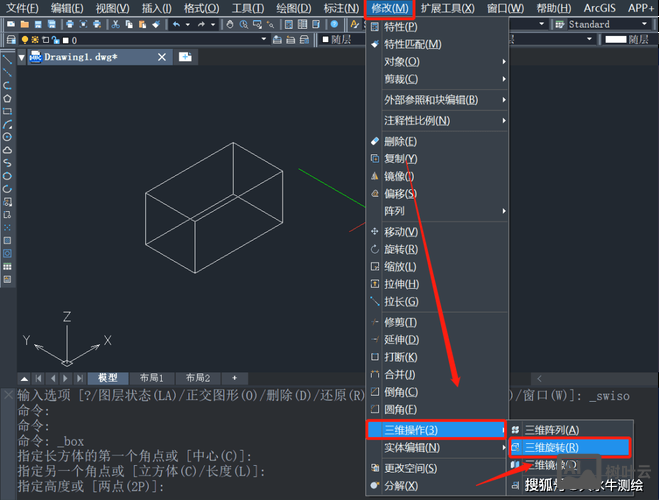

三维建模是三维绘图的起点,常用命令包括基本体创建与二维图形转换两类，基本体创建中，BOX（长方体）命令可通过指定长、宽、高或两个对角点生成规则长方体，适用于构建基础框架；CONE（圆锥体）需定义底面半径、顶面半径（若为圆台则需指定）及高度，常用于圆锥、圆台等回转体；CYLINDER（圆柱体）通过底面圆心、半径和高度生成圆柱，是轴类零件的核心建模命令；SPHERE（球体）只需指定球心和半径，即可完成球体绘制，适用于球阀、轴承等零件；TORUS（圆环体）则需定义圆环中心半径、圆管半径，常用于创建密封圈、垫片等环形结构。

二维图形转换命令中,EXTRUDE（拉伸）是最常用的三维建模工具，可将二维闭合图形（如多段线、圆、矩形）沿指定路径或高度拉伸为三维实体，支持“倾斜角”参数实现拔模斜度设计，适用于阶梯轴、肋板等结构；REVOLVE（旋转）则使二维图形绕指定轴旋转生成回转体，如轴、盘类零件，需提前定义旋转轴（可为直线、多段线等）及旋转角度（0-360度）；LOFT（放样）通过多个二维截面形状按顺序过渡生成三维实体，适用于复杂变截面结构，如风机叶片、汽车覆盖件，需合理设置截面导向和路径参数。

视图与观察命令

三维模型需多角度观察与编辑,视图控制命令至关重要。VPOINT（视点）通过输入坐标值（如“1,-1,1”）设置观察方向，或使用“指南针”直观调整视角；3DORBIT（动态观察）启用后，按住鼠标左键可拖动旋转模型，右键切换平移、缩放等模式，适合实时调整观察角度；PLAN（平面视图）可将视图快速切换至当前坐标系的XY、YZ或ZX平面，便于在特定平面上绘制二维图形。

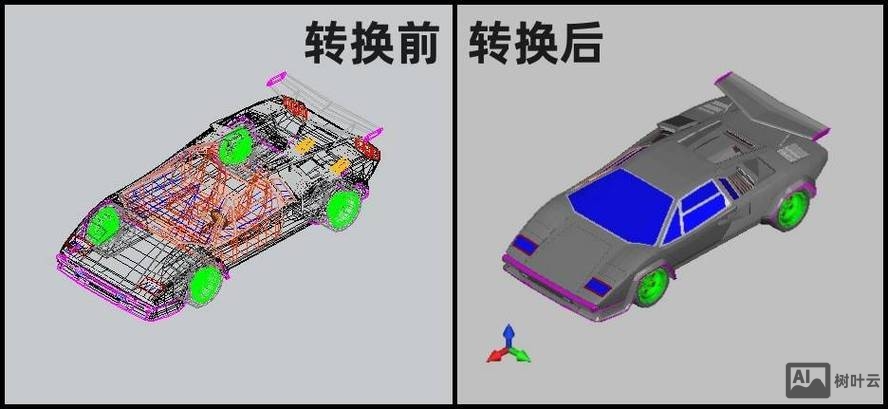

视觉样式命令影响模型显示效果：VSCURRENT（视觉样式）提供“二维线框”“三维线框”“三维隐藏”“真实”“概念”等多种选项，真实”样式可显示材质和光照，“概念”则以着色方式突出模型轮廓，便于快速预览效果；HIDE（消隐）可隐藏被遮挡的线条，使模型结构更清晰，适合静态出图。

编辑与修改命令

三维模型的编辑需结合空间定位与布尔运算,布尔运算包括UNION（并集，合并多个实体）、SUBTRACT（差集，从实体中减去重叠部分）和INTERSECT（交集，保留实体重叠部分），是构建复杂装配体的核心工具，如通过差集生成孔槽、通过并集合并零件组件。

实体编辑命令中,FILLET（圆角）和CHAMFER（倒角）与二维操作类似，但需选择三维边线并设置半径或距离，用于棱角修饰；SLICE（剖切）通过指定平面（如三点、坐标轴）切割实体，常用于剖视图生成；SECTIONPLANE（截面平面）可创建动态截面，实时观察模型内部结构，并可通过“生成截面”命令获取二维截面图形。

3DARRAY（三维阵列）支持矩形阵列（行、列、层数）和环形阵列（旋转轴、项目数），用于批量创建均匀分布的孔或结构；MIRROR3D（三维镜像）需定义镜像平面（如三点、对象、视图），实现实体对称复制，适用于对称零件设计。

渲染与输出命令

三维模型需通过渲染提升真实感,RENDER（渲染）命令可设置光源类型（点光源、平行光、聚光灯）、材质贴图及背景，输出高质量图像；MATERIALS（材质）管理器可创建或应用材质，如金属、塑料，并调整反光度、透明度等属性；LIGHT（灯光）命令可添加环境光、主光源及辅助光源，模拟真实光照效果。

输出方面,VIEWPLOT（视图打印）可设置打印比例、样式，将三维模型输出为图纸；EXPORT（导出）支持将模型保存为STL、STEP等格式，便于3D打印或导入其他三维软件。

相关问答FAQs

Q1：拉伸（EXTRUDE）命令无法生成实体，提示“所选对象不是闭合的二维多段线”，如何解决？
A：该问题通常由所选二维图形未闭合或非多段线类型导致，需先使用PEDIT（编辑多段线）命令，将分散的线段、圆弧等合并为闭合多段线：执行PEDIT后选择对象，输入“J”（合并），依次选择需合并的线条，确保端点完全重合，最后输入“C”（闭合）即可，若图形包含曲线，需先用APPEND（添加）命令将曲线转换为多段线，或使用BOUNDARY（边界）命令生成闭合多段线。

Q2：三维镜像（MIRROR3D）时镜像平面难以精确指定，有哪些实用技巧？
A：镜像平面的精准选择可通过以下方法实现：①使用“对象”选项，选择已存在的二维或三维对象所在的平面（如圆、直线所在的平面）；②使用“视图”选项，将视图切换至所需平面（如XY平面），镜像平面自动与当前视图对齐；③使用“三点”选项，捕捉模型上的关键点（如端点、中点）定义平面，或输入“Z”坐标值，使镜像平面与XY平面平行且位于指定高度，开启“对象捕捉”功能（如端点、交点捕捉）可大幅提升平面定位精度。
