CAD三维坐标命令如何快速精准输入？

在CAD软件中,三维坐标命令是进行三维建模和设计的基础工具，通过精确输入和操作三维坐标点，用户可以构建复杂的三维对象、调整视图方向以及进行空间定位，三维坐标系统通常采用笛卡尔坐标系，由X轴（水平方向）、Y轴（垂直方向）和Z轴（深度方向）组成，其中Z轴垂直于XY平面，用于确定对象在三维空间中的高度或深度位置，掌握三维坐标命令的核心功能，能显著提升三维设计的效率和准确性。

三维坐标输入方式主要分为绝对坐标和相对坐标两种,绝对坐标直接基于世界坐标系（WCS）的原点（0,0,0）输入坐标值，格式为“X,Y,Z”，例如输入“10,20,30”表示点在X轴10单位、Y轴20单位、Z轴30单位的位置，相对坐标则基于上一个输入点作为参考点，通过“@”符号前缀表示偏移量，格式为“@ΔX,ΔY,ΔZ”，@5,0,-3”表示从当前点向X正方向移动5单位，Z负方向移动3单位，Y轴不变，CAD还支持极坐标输入，通过距离和角度确定点的位置，三维极坐标格式为“@距离<角度<角度”，其中第一个角度为XY平面内与X轴的夹角，第二个角度为与XY平面的夹角。

在三维建模过程中,视图切换命令（如VPOINT、VIEW）与坐标命令配合使用，可帮助用户从不同角度观察和编辑对象，VPOINT命令通过输入三维坐标点设置视点方向，输入“1,-1,1”将生成一个等轴测视图；而PLAN命令则可快速切换到当前坐标系的平面视图，便于在XY、XZ或YZ平面上进行精确绘图，对于复杂的三维对象，坐标过滤器（如.X、.Y、.Z）功能允许用户提取不同坐标轴的值进行组合输入，例如当需要指定某点的X坐标和Y坐标来自不同对象，而Z坐标为固定值时，可先使用“.X”选择X坐标，再结合“.Y”和“.Z”完成输入。

动态输入（DYN）模式也是三维坐标输入的重要辅助工具，启用后，光标附近会显示实时坐标提示，用户可直接输入坐标值或使用Tab键切换输入X、Y、Z分量，无需手动输入符号前缀，适合快速操作，三维对象捕捉（如端点、中点、圆心等）结合坐标输入，能确保点的精确定位，例如在绘制三维直线时，可先输入起点绝对坐标，再结合对象捕捉功能确定终点相对坐标，实现精确连接。

对于需要批量处理坐标点的场景,CAD的脚本或LISP程序可扩展坐标命令的功能，通过编写脚本文件，可自动执行重复的坐标输入和变换操作；而LISP程序则能自定义坐标计算逻辑，如批量转换二维坐标为三维坐标（自动添加Z=0），或根据数学公式生成三维曲线上的点坐标，这些高级应用尤其适用于机械设计、建筑建模等领域中的标准化和参数化设计。

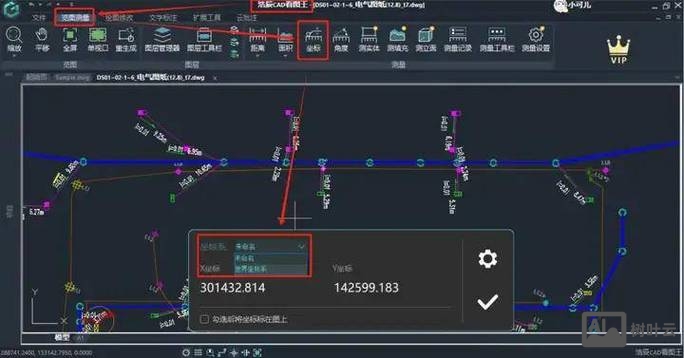

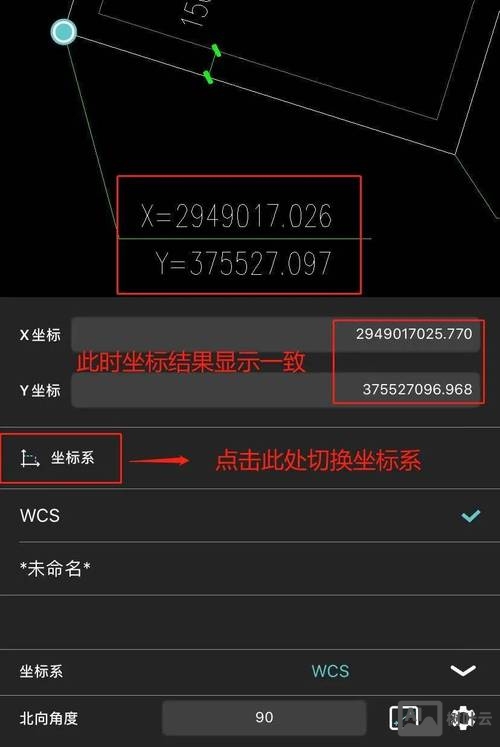

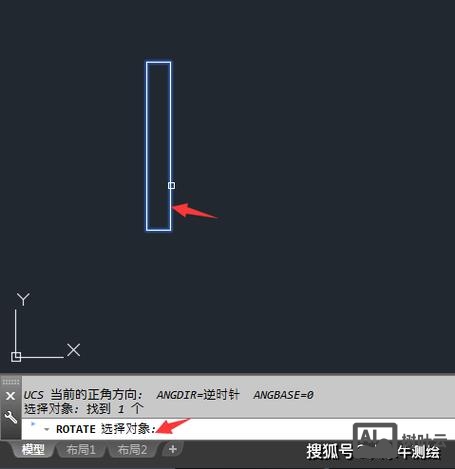

在实际操作中,坐标系的调整也直接影响坐标输入的有效性，用户可通过UCS（用户坐标系）命令自定义坐标系原点、轴方向或平面，例如将UCS原点移动至对象表面，或旋转XY平面以匹配斜面，从而简化复杂角度下的坐标输入，UCS命令下的“世界（W）”选项可快速恢复到默认的世界坐标系，确保全局坐标的一致性。

相关问答FAQs：
Q1：如何在CAD中快速将二维图形转换为三维对象并指定Z坐标？
A：可通过“拉伸（EXTRUDE）”命令将二维闭合图形（如多段线、圆）沿Z轴方向拉伸为三维实体，具体步骤为：先绘制二维图形，输入“EXTRUDE”命令选择对象，指定拉伸高度（如直接输入Z坐标值“50”），或通过“路径（P）”选项沿曲线拉伸，若需为非闭合图形添加Z坐标，可使用“移动（MOVE）”命令结合坐标输入，例如输入“@0,0,20”将对象沿Z轴移动20单位。

Q2：为什么输入的三维坐标点与实际显示位置不符？如何解决？
A：通常由两个原因导致：一是当前视图方向与坐标系不匹配，例如在俯视图中输入Z轴坐标点时，点可能被遮挡在XY平面下方，可通过“VPOINT”调整视点或使用“动态观察（3DORBIT）”旋转视图确认；二是UCS坐标系被误操作修改，导致X/Y/Z轴方向改变，可输入“UCS”命令选择“世界（W）”恢复默认坐标系，或检查“UCS图标”显示的轴方向是否正确，需确认“动态输入”模式是否开启，避免手动输入坐标时符号前缀错误。
