CAD中DI命令的具体功能是什么？

在CAD软件中,DI命令是DIST命令的快捷形式，全称为“Distance”，主要用于测量两点之间的精确距离，这一命令在工程设计、制图和测量中具有广泛应用，能够帮助用户快速获取空间坐标点之间的线性距离，为尺寸标注、布局规划或误差分析提供数据支持，以下是关于DI命令的详细解析，包括功能特点、操作步骤、应用场景及注意事项等内容。

DI命令的核心功能

DIST命令（DI）的核心功能是计算并显示用户指定的两个点之间的三维距离，与手动测量不同，该命令通过捕捉点的精确坐标，自动进行数学运算，避免人为误差，其计算结果不仅包括直线距离，还可显示X、Y、Z三个轴向的差值以及与XY平面的夹角，适用于二维和三维设计环境，在建筑图纸中，用户可通过DI命令快速测量房间的长宽；在机械设计中，可验证零件尺寸是否符合公差要求。

操作步骤详解

使用DI命令的操作流程简单直观,具体步骤如下：

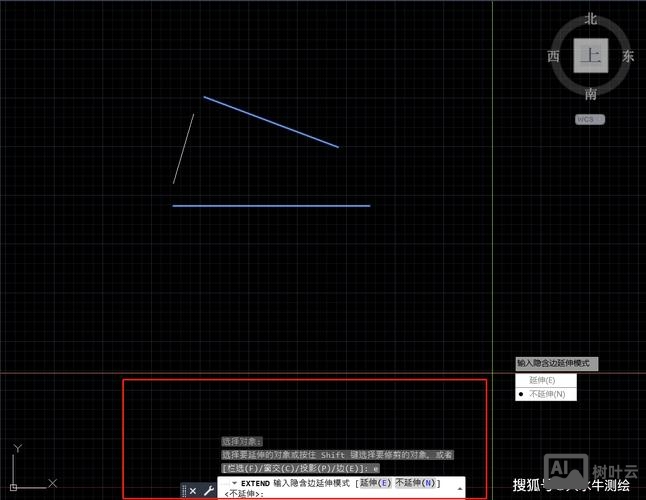

1. 启动命令：在CAD命令行输入“DI”或“DIST”，按回车键确认；或通过菜单栏“工具”→“查询”→“距离”选项启动。
2. 指定第一点：通过鼠标捕捉、输入坐标值或对象捕捉功能（如端点、中点）指定测量的起点。
3. 指定第二点：同样以捕捉或输入坐标的方式确定终点。
4. 查看结果：命令行将自动显示测量结果，包括距离、Delta X、Delta Y、Delta Z及角度等信息。

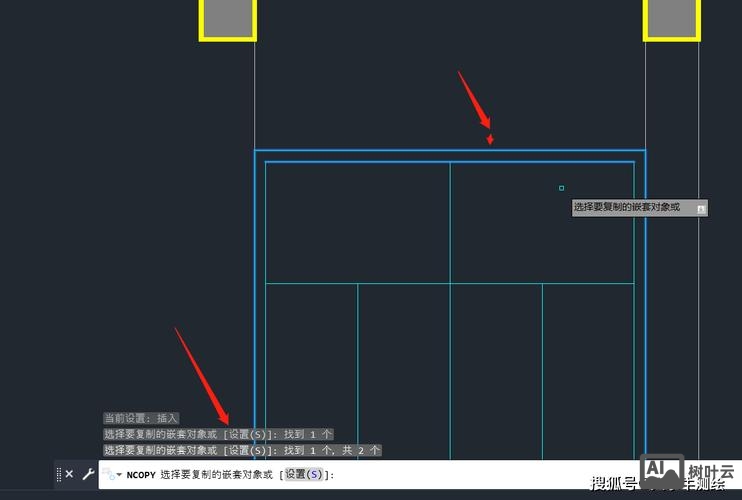

以测量矩形对角线为例,用户依次点击矩形的两个对角点，命令行会输出类似“距离 = 100.0000，XY 平面中的倾角 = 45，与 XY 平面的夹角 = 0，X 增量 = 70.7107，Y 增量 = 70.7107，Z 增量 = 0.0000”的结果。

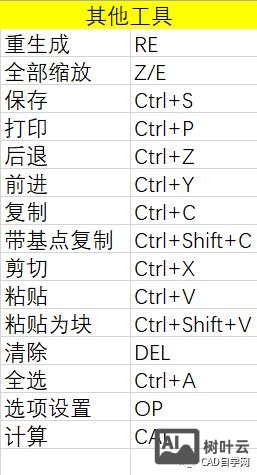

命令参数与扩展功能

DIST命令支持多种参数和辅助功能,提升测量灵活性：

• 动态输入：开启动态输入（DYN）模式后，可在光标旁实时显示测量预览值。
• 坐标系统：通过“UCS”命令切换用户坐标系，可测量非标准方向上的距离。
• 过滤选项：结合“过滤”功能（如.X、.Y），可单独提取某轴向的差值。
• 脚本集成：在LISP脚本中调用DIST命令，可实现批量测量自动化。

需测量某条斜线在X轴上的投影长度时,可在指定第二点前输入“.X”，命令将仅显示Delta X值。

应用场景分析

DI命令的应用覆盖多个工程领域,典型案例如下：

1. 建筑设计：验证墙体间距、门窗洞口尺寸是否符合规范。
2. 机械制造：检查零件加工尺寸，如孔心距、配合公差。
3. 土木工程：计算道路坡度（通过Z增量与XY距离的比值）。
4. 电气设计：确定导线长度或设备布局间距。

以下为DI命令在不同场景下的测量示例对比：

常见问题与注意事项

1. 精度问题：CAD默认单位精度为小数点后4位，可通过“UNITS”命令调整显示位数。
2. 捕捉干扰：若测量结果异常，需检查对象捕捉（OSNAP）是否误启，建议临时关闭无关捕捉模式。
3. 三维空间：在非平面模型中，Delta Z值可能影响总距离，需确认是否忽略Z轴差异。
4. 替代命令：对于连续测量，可使用“MEASUREGEOM”命令，其功能更全面（含面积、体积等）。

相关问答FAQs

问题1：DI命令与MEASUREGEOM命令有何区别？
解答：DIST（DI）命令仅支持两点间距离测量，而MEASUREGEOM命令功能更丰富，可测量距离、半径、角度、面积和体积等，需测量圆的面积时，必须使用MEASUREGEOM命令，DI命令无法满足需求。

问题2：如何测量沿曲线的路径长度而非直线距离？
解答：CAD中需使用“LIST”命令查看曲线的属性（如多段线总长），或通过“BPOLY”命令创建多段线边界后，再使用DI命令测量，对于复杂曲线，可结合“LENGTHEN”命令动态显示长度变化。
