在CAD软件中，连接线段是绘图过程中最基础且频繁使用的操作之一，无论是绘制连续的轮廓线、构建几何图形还是编辑复杂的图纸，都离不开高效的线段连接命令，CAD中的连接线段命令并非单一功能，而是由多个命令组合实现的，根据不同的连接需求（如延伸、修剪、合并、倒角等），需要选择合适的工具或命令组合，以下将详细介绍CAD中连接线段的核心命令、操作方法及适用场景。
核心连接命令详解
EXTEND（延伸）命令
EXTEND命令用于将选定的线段延伸至与其他对象（如线段、圆弧、多段线等）的交点处，实现“连接”效果，其操作逻辑是通过指定边界对象，让待延伸的线段自动延长至边界。
- 操作步骤：
- 输入
EXTEND命令或点击“修改”工具栏中的延伸按钮； - 选择作为延伸边界的对象（可多选，按Enter键确认）；
- 选择需要延伸的线段（点击线段需延伸的一侧，系统会自动向边界方向延伸）。
- 输入
- 适用场景：当两条线段未相交，但需要将其中一条延长至另一条时使用，绘制墙体轮廓时，若某段墙体长度不足，可通过延伸命令连接至相邻墙体。
- 技巧：按住
Shift键点击线段，可临时切换为“修剪”功能,快速删除多余部分。
TRIM（修剪）命令
TRIM命令与EXTEND命令功能互补，用于通过剪切边界删除线段的多余部分，使线段“精准连接”至边界对象。
- 操作步骤：
- 输入
TRIM命令或点击“修改”工具栏中的修剪按钮； - 选择作为剪切边界的对象（按Enter键确认所有对象为边界）；
- 选择需要修剪的线段部分（点击要删除的线段段）。
- 输入
- 适用场景：当线段超出目标边界时，可通过修剪命令去除多余部分，在机械零件图中，切除过长的线条，使线段精确连接至指定轮廓。
- 技巧：若需修剪复杂图形，可使用“栏选”（F选项）或“窗交”（C选项）快速选择多个修剪对象。
FILLET（圆角）命令
FILLET命令通过在两条线段之间添加指定半径的圆弧，实现平滑连接，常用于过渡连接。
- 操作步骤：
- 输入
FILLET命令，设置半径值（R选项）； - 选择第一条线段；
- 选择第二条线段，系统自动生成圆角连接。
- 输入
- 适用场景：需要线段间圆滑过渡时，如家具边角、机械零件的圆角设计，若半径设为0，则可实现直角尖角连接。
- 注意事项：若两条线段未相交,需先通过EXTEND命令延长至相交或调整半径值。
CHAMFER（倒角）命令
CHAMFER命令与FILLET类似，但用于在两条线段间创建斜角连接，可设置倒角距离或角度。
- 操作步骤：
- 输入
CHAMFER命令，设置第一和第二倒角距离（D选项）； - 选择第一条线段；
- 选择第二条线段，生成指定距离的倒角。
- 输入
- 适用场景：需要斜角连接时，如零件的倒角处理、建筑门窗的斜角设计。
- 技巧：通过“角度”（A选项）可设置倒角的角度和距离,实现灵活的斜角连接。
JOIN（合并）命令
JOIN命令用于将首尾相连的线段合并为单一对象（如多段线），或断开的线段连接为连续线段。
- 操作步骤：
- 输入
JOIN命令； - 选择源对象（如一条主线段）；
- 选择要合并的其他线段（需与源对象端点重合），按Enter键确认。
- 输入
- 适用场景：将多条独立的线段合并为一条多段线，便于统一修改属性（如线宽、颜色），将分散的轮廓线合并后整体偏移生成双线图形。
- 限制条件：待合并的线段必须共线且端点重合，或为圆弧/椭圆弧（需同圆心）。
LENGTHEN（拉长）命令
LENGTHEN命令用于精确调整线段的长度，通过增量、百分比或总长度等方式延伸或缩短线段，间接实现连接。
- 操作步骤：
- 输入
LENGTHEN命令； - 选择“增量”（DE）选项，输入长度值（正值延伸，负值缩短）；
- 选择线段靠近端点的一侧，完成长度调整。
- 输入
- 适用场景：当需要微调线段长度使其与另一对象端点对齐时使用,尤其适合非正交方向的线段连接。

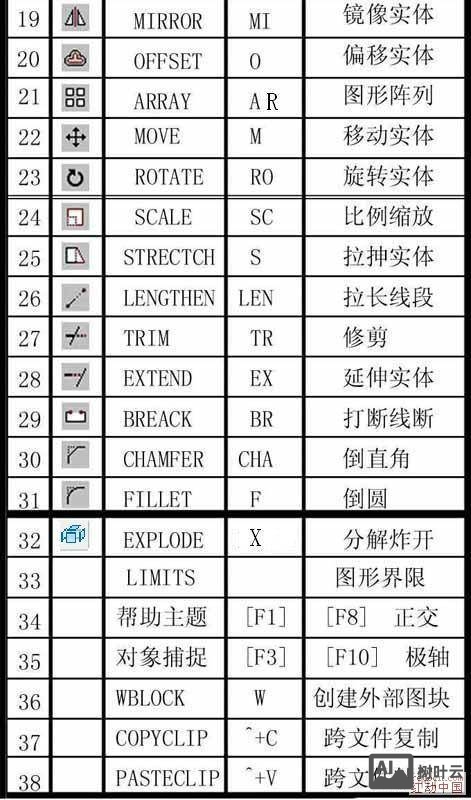

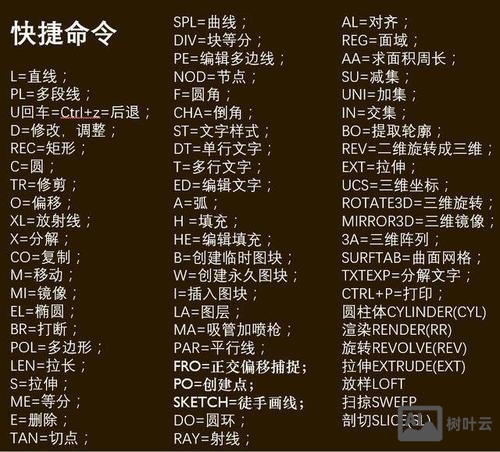

命令选择与操作流程对比
| 需求场景 | 推荐命令 | 关键设置/选项 | 注意事项 |
|---|---|---|---|
| 线段未相交，需延长至边界 | EXTEND | 选择边界对象后点击线段延伸侧 | 支持多边界延伸，按Shift可切换修剪 |
| 线段超出边界，需删除多余部分 | TRIM | 选择边界后点击需删除的线段部分 | 可栏选（F）或窗交（C）批量修剪 |
| 需圆滑过渡连接 | FILLET | 半径（R）设为0可实现尖角连接 | 未相交线段需先延长或调整半径 |
| 需斜角连接 | CHAMFER | 设置距离（D）或角度（A） | 两条线段需有交点或延长后相交 |
| 合并共线线段为单一对象 | JOIN | 选择首尾相连的线段 | 仅支持端点重合的线段或圆弧 |
| 精确调整线段长度实现连接 | LENGTHEN | 增量（DE）、百分比（P）或总长度（T） | 需注意延伸方向（点击线段靠近端点的一侧） |
综合应用案例
假设需要绘制一个“L”形轮廓，由两条未相交的线段组成，要求连接为封闭图形：
- 延伸连接：使用
EXTEND命令，将较短的一条线段延长至与另一条线段相交； - 修剪处理：使用
TRIM命令，删除延伸后产生的多余线段，形成直角尖角； - 合并优化：使用
JOIN命令将两条线段合并为多段线，便于后续编辑（如偏移、填充）。
若需将直角改为圆角：
- 使用
FILLET命令，设置半径（如10mm）； - 选择两条线段，自动生成圆角连接,原直角被替换为圆弧。
相关问答FAQs
Q1：为什么使用FILLET命令时提示“半径太大，无法创建圆角”？
A1：该提示通常出现在两条线段距离过近或未相交的情况下，解决方法有两种：一是减小圆角半径值，使其小于线段间的最短距离；二是先使用EXTEND命令延长线段至相交，再应用FILLET命令，若线段本身有重叠，需先用TRIM命令清理重叠部分。

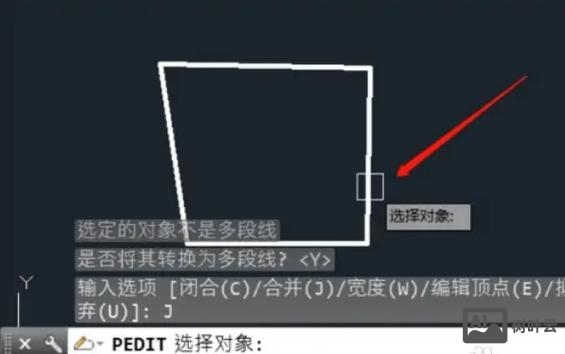

Q2：如何将多条分散的线段快速连接成一条连续的多段线？
A2：可通过以下步骤实现：
- 确保所有线段端点两两重合（若未重合，先用
EXTEND或TRIM调整）； - 输入
JOIN命令，选择其中一条线段作为源对象； - 依次选择其他需要合并的线段（按住Ctrl可多选），按Enter键确认，合并后，所有线段将变为单一多段线，可通过“特性”选项板统一修改属性。
