CAD中对齐命令如何操作？

在CAD软件中，对齐命令（ALIGN）是一个非常实用的工具，它能够将选定的对象移动、旋转或缩放，以使其与目标对象对齐，通过对齐命令，用户可以快速准确地调整图形的位置和方向，从而提高绘图效率，下面将详细介绍对齐命令的使用方法、操作步骤以及注意事项。

对齐命令的启动方式有多种，用户可以根据自己的习惯选择最便捷的方式，可以通过命令行直接输入“ALIGN”或简化的“AL”，然后按回车键确认，也可以通过功能区中的“修改”面板找到“对齐”按钮，点击即可启动命令，还可以通过菜单栏，依次选择“修改”>“三维操作”>“对齐”（对于二维图形，部分版本可能需要通过“修改”>“对齐”路径访问），启动命令后，CAD会提示用户选择要对齐的对象，此时需要框选或点选需要调整的图形元素,按回车键结束选择。

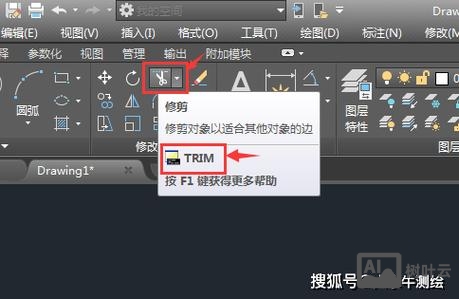

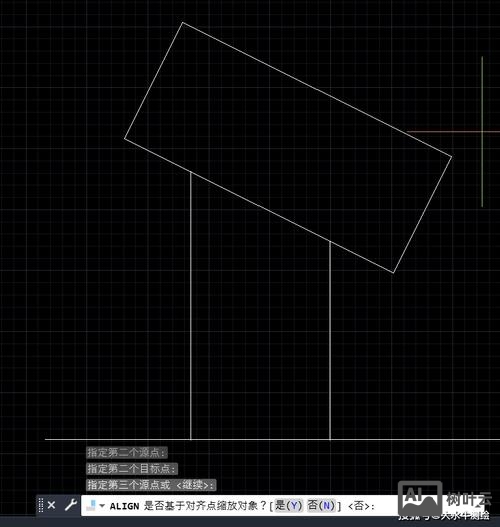

系统会要求用户指定第一个源点和第一个目标点，源点是当前对象上的关键点，而目标点是目标对象上对应的对齐点，如果要将一个矩形的一条边与另一条线段对齐，那么可以选择矩形边的端点作为源点，线段的端点作为目标点，指定第一个点对后，系统会继续提示指定第二个源点和第二个目标点，这一步骤对于二维图形的对齐尤为重要，因为两个点对可以确定对象的旋转和缩放比例，如果只需要平移而不需要旋转，可以只指定一个点对；如果需要更精确的对齐,则可以指定两个或三个点对。

在指定第二个点对后，系统会显示临时的对齐预览效果，用户可以实时查看对齐结果是否符合预期，系统会询问是否基于对齐点缩放对象，如果选择“是”，则对象会根据源点与目标点之间的距离比例进行缩放；如果选择“否”，则对象仅进行平移和旋转，不改变大小，需要注意的是，缩放选项在三维对齐中更为常用，而在二维对齐中，用户通常需要根据实际需求决定是否启用缩放功能，如果要将一个较小的图形放大并旋转以匹配另一个图形的形状，则应选择缩放；如果仅需调整位置和方向,则无需缩放。

对齐命令的强大之处在于其灵活性，它不仅适用于二维图形，也能很好地处理三维实体的对齐，在三维对齐中，用户需要指定三个源点和三个目标点，以完全确定对象在空间中的位置、旋转和缩放，要将一个长方体的一个角点与另一个实体的角点对齐，并调整其朝向，可以依次选择长方体的三个相邻角点作为源点，目标实体的对应角点作为目标点，系统会自动计算并应用变换矩阵，使两个对象完全对齐，对齐命令还可以结合其他编辑工具使用，例如在对齐后使用“拉伸”或“修剪”命令进一步调整图形细节。

在使用对齐命令时，需要注意以下几点，选择源点和目标点的顺序非常重要，错误的顺序会导致对齐结果不符合预期，在指定点对时，应确保源点和目标点的对应关系正确，对于复杂的图形，可能需要多次尝试才能达到理想的对齐效果，建议在对齐前保存图形状态，以便在必要时恢复，对齐命令会改变对象的原始位置和方向，如果需要保留原始对象，可以在对齐前创建副本，不同版本的CAD软件在对齐命令的界面和选项上可能存在细微差异，用户应参考软件的帮助文档或教程,以适应特定版本的操作习惯。

为了更直观地理解对齐命令的使用，以下通过一个简单的二维对齐示例进行说明，假设用户需要将一个倾斜的矩形与一个水平的梯形对齐，使矩形的下边与梯形的下边重合，且矩形的左侧边与梯形的左侧边对齐，操作步骤如下：首先输入“ALIGN”命令并选择矩形；然后指定矩形的左下角为第一个源点，梯形的左下角为目标点；接着指定矩形的右下角为第二个源点，梯形的右下角为目标点；此时系统会询问是否缩放，选择“否”以保持矩形大小不变；最后按回车键确认，矩形将自动旋转并移动，使其下边与梯形的下边对齐，如果还需要调整矩形的垂直位置，可以继续指定第三个点对,例如矩形的左上角和梯形的对应点。

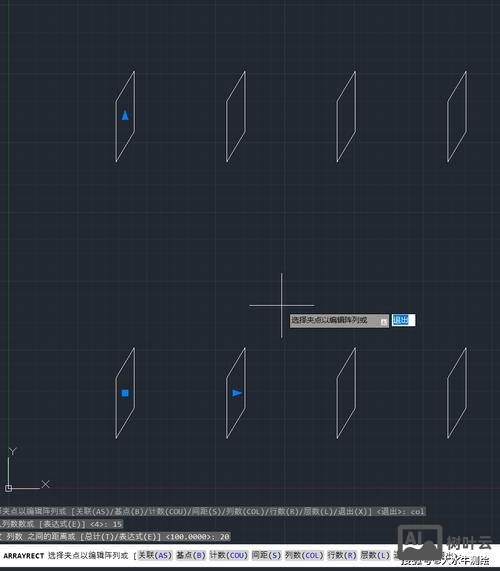

除了基本的对齐操作，对齐命令还可以与其他编辑技巧结合使用，以实现更复杂的图形调整，在对齐前可以使用“旋转”命令初步调整对象方向，再通过对齐命令进行微调；或者在对齐后使用“缩放”命令调整对象大小，使其与目标对象的比例更加协调，对于需要批量对齐的多个对象，可以使用“阵列”或“复制”命令结合对齐命令,快速完成重复性操作。

在实际应用中，对齐命令广泛应用于机械设计、建筑制图和工业设计等领域，在机械设计中，常用于将零件模型装配到总装图中；在建筑制图中，用于对齐墙体、门窗等构件；在工业设计中，用于调整产品零部件的位置和角度，通过对齐命令，设计师可以快速实现图形的精确对齐，减少手动调整的时间,提高绘图精度。

CAD中的对齐命令是一个功能强大且灵活的工具，掌握其使用方法可以显著提升绘图效率，通过合理选择源点和目标点，并结合缩放、旋转等选项，用户可以实现复杂的对齐需求，在实际操作中，建议多加练习，熟悉不同场景下的对齐技巧，并注意操作顺序和细节,以确保对齐结果的准确性。

相关问答FAQs

1. 问：对齐命令和移动命令有什么区别？
   答：对齐命令（ALIGN）不仅可以移动对象，还能根据指定的源点和目标点自动调整对象的旋转角度和缩放比例，而移动命令（MOVE）仅能改变对象的位置，无法进行旋转或缩放，对齐命令适用于需要同时调整位置和方向的情况，而移动命令适用于仅需平移对象的简单操作。

2. 问：在对齐三维对象时，为什么需要指定三个点对？
   答：在三维空间中，对象的位置和方向需要三个坐标轴（X、Y、Z）来确定，通过指定三个源点和三个目标点，系统可以计算出对象在三维空间中的完整变换矩阵，包括平移、旋转和缩放，从而实现精确的三维对齐，如果只指定两个点对，可能无法完全确定对象在三维空间中的姿态,导致对齐结果不准确。
