CAD命令行如何精确移动对象？

在CAD软件中，移动对象是最基础且频繁使用的操作之一，掌握命令行移动对象的方法能显著提升绘图效率，命令行移动操作主要通过“MOVE”命令实现，结合对象选择、基点指定位移点等步骤，可精确调整对象位置，以下将从命令调用、操作流程、高级技巧及常见问题等方面详细解析CAD命令行移动对象的方法。

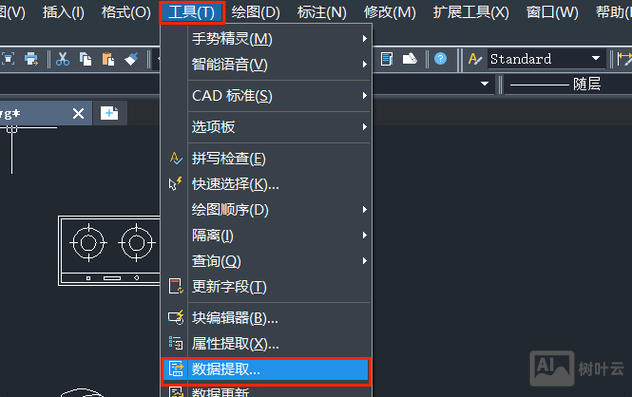

（图片来源网络，侵删）

命令行移动对象的基本操作流程

调用MOVE命令
在命令行输入“MOVE”或快捷键“M”，按回车键确认，命令行提示：“选择对象：”，此时需通过鼠标框选或点选要移动的对象，选择完成后按回车键结束对象选择。
指定基点
命令行进一步提示：“指定基点或 [位移(D)] <位移>：”，基点是对象移动的参考起点，通常选择对象的特征点（如端点、中点、圆心等），可直接用鼠标捕捉点，或在命令行输入坐标值（如“0,0”表示坐标系原点）。
指定位移点
确定基点后，命令行提示：“指定第二个点或 <使用第一个点作为位移>：”，此时可通过以下方式完成移动：
- 鼠标定位：移动鼠标到目标位置，点击确定位移终点；
- 坐标输入：输入目标点的绝对坐标（如“100,50”）或相对坐标（如“@50,30”，表示相对于基点X轴移动50，Y轴移动30）；
- 动态输入：启用动态输入功能（F12键），可直接在光标旁的输入框中输入位移值。

在“指定基点或 [位移(D)] <位移>：”提示下，输入“D”可选择“位移”模式，此时无需指定基点，直接输入位移的X、Y、Z分量（如“50,30,0”），对象将按该矢量移动，此模式适用于已知精确位移量的场景，例如将对象水平移动50单位，可输入“@50,0”。

（图片来源网络，侵删）

对象捕捉（OSNAP）
启用对象捕捉（F3键），可自动捕捉端点、中点、交点等关键点，确保移动后对象与其他元素精确对齐，移动直线时捕捉端点，可保证与另一条直线无缝连接。
极轴追踪与栅格
开启极轴追踪（F10键），可按指定角度（如0°、90°）移动对象；配合栅格显示（F7键），可通过栅格间距快速定位移动距离，例如移动距离为3个栅格单位时，直接沿极轴方向拖动即可。
夹点编辑
先选择对象，显示其夹点（如直线的端点、中点），单击夹点激活后，通过命令行输入“MOVE”，或直接拖动夹点，结合对象捕捉可实现快速移动。

批量移动对象
使用“SELECT”命令选择多个对象后，输入“MOVE”，统一指定基点和位移点，可一次性移动多个图形元素，若需对部分对象进行差异化移动，可结合“FILTER”命令筛选对象（如选择所有“圆”后移动）。
（图片来源网络，侵删）
带旋转的移动
在移动过程中输入“RO”可切换至“ROTATE”命令，先旋转对象再移动，或结合“ALIGN”命令（输入“AL”）实现移动与对齐的一体化操作，将倾斜的矩形移动到指定位置并调整角度。
使用参照移动
若需将对象从A点移动到B点，但A、B位置不明确，可通过“参照”模式实现：先选择对象，指定基点为A点，第二个点输入“REF”，再依次指定参照的起点（A点）和终点（B点），系统自动计算位移量。
与“复制”命令结合
移动对象时输入“C”可启用复制模式，移动后保留原对象，适用于创建多个相同布局的图形，复制并移动一组螺栓，实现阵列分布。
