cad2010旋转命令怎么用？

CAD2010中的旋转命令（ROTATE）是编辑图形时非常常用的工具，主要用于将选中的对象围绕指定的基点进行旋转，从而调整其角度或方向，掌握旋转命令的使用方法，并结合不同的参数设置，可以大大提高绘图效率，以下将详细介绍CAD2010旋转命令的使用方法、操作步骤、参数选项及实用技巧。

旋转命令的启动方式

在CAD2010中,启动旋转命令主要有以下几种方式：

1. 功能区命令：在“常用”选项卡的“修改”面板中，单击“旋转”按钮（图标为一个圆形箭头）。
2. 菜单栏命令：依次点击“修改”→“旋转”。

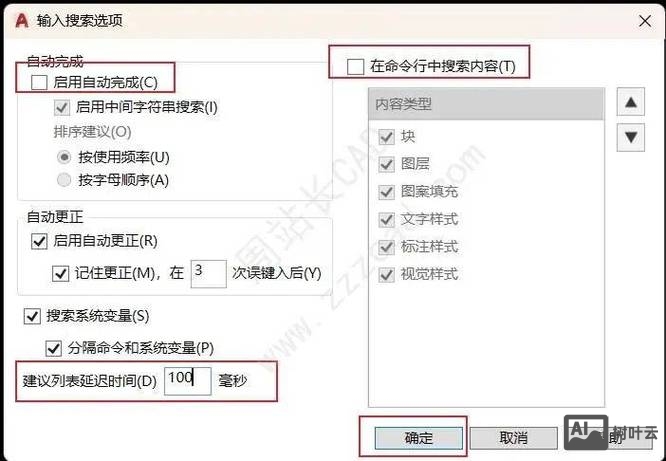

3. 命令行输入：在命令行中直接输入“ROTATE”或快捷键“RO”，然后按回车键。
4. 工具栏命令：在“修改”工具栏中单击“旋转”按钮（若工具栏已显示）。

启动命令后,命令行会提示“选择对象：”，此时需要选择要旋转的图形对象，选择对象时，可以使用窗口选择（W）、窗交选择（C）、点选等多种方式，选择完成后按回车键确认。

旋转命令的基本操作步骤

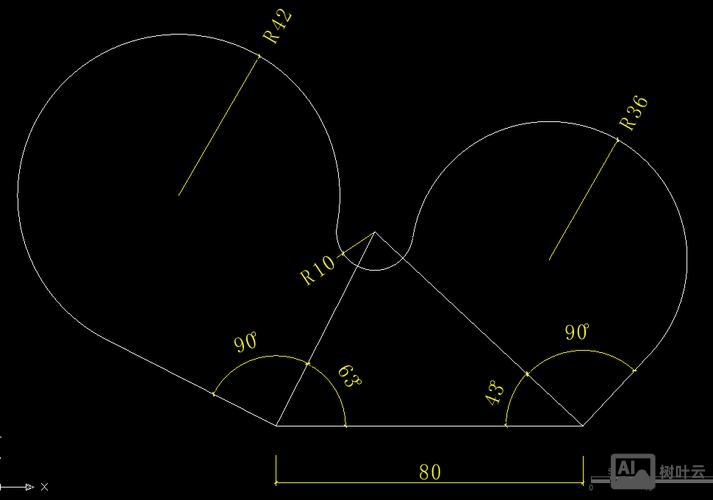

旋转命令的基本操作流程可分为三步：选择对象、指定基点、输入旋转角度，以下通过具体步骤说明：

1. 选择对象：启动旋转命令后，根据命令行提示，使用鼠标框选或点选需要旋转的图形，按回车键结束选择。
2. 指定基点：基点是旋转对象时的中心参考点，旋转过程中对象将围绕该点转动，指定基点时，通常选择对象的特殊点（如端点、圆心、交点等），可通过对象捕捉功能精确定位，命令行提示：“指定基点：”，单击鼠标左键确定基点位置。
3. 输入旋转角度：指定基点后，命令行提示：“指定旋转角度，或 [复制(C)/参照(R)]：”，此时可直接输入角度值（如30、-45等），正值表示逆时针旋转，负值表示顺时针旋转，输入后按回车键，对象即可完成旋转。

旋转命令的参数选项详解

在旋转命令的提示中,除了直接输入角度外，还有两个重要选项：“复制（C）”和“参照（R）”，分别用于实现不同的旋转需求。

复制（C）选项

默认情况下,旋转命令会移动对象的原位置，若需要在旋转的同时保留原对象，可使用“复制”选项，操作步骤如下：

• 启动旋转命令并选择对象后,指定基点。
• 在命令行中输入“C”，按回车键。
• 输入旋转角度,按回车键，原对象保持不变，系统会生成一个旋转后的副本。

参照（R）选项

当需要将对象旋转到某一特定角度（而非绝对角度值）时，可使用“参照”选项，将一条倾斜的直线旋转至水平位置，操作步骤如下：

• 启动旋转命令并选择对象后,指定基点。
• 在命令行中输入“R”，按回车键。
• 命令行提示：“指定参照角：”，此时需要输入对象当前的角度，可以通过以下两种方式确定：
  • 直接输入当前角度值（如30度）。
  • 依次单击对象上的两个点,系统会自动计算两点连线的角度（如基点和端点）。
• 按回车键后,命令行提示：“指定新角度：”，输入目标角度值或单击两点确定新角度（如0度表示水平），对象将自动旋转至目标角度。

旋转命令的实用技巧

1. 结合对象捕捉使用：旋转时，务必开启对象捕捉功能（如端点、中点、圆心等），以确保基点和旋转角度的精确性。
2. 动态旋转：在指定基点后，按住鼠标左键拖动，可动态预览旋转效果，释放鼠标后确认旋转角度。
3. 旋转块属性：若旋转的对象是块（BLOCK），默认情况下块内的属性（如文字）会随块一起旋转，若需保持属性方向不变，需在块定义中设置“属性”的“旋转”为“非统一”。
4. 三维旋转：对于三维对象，可使用“3DROTATE”命令，通过旋转控件绕X轴、Y轴或Z轴旋转对象。

旋转命令的应用场景

• 调整图形方向：如将倾斜的矩形旋转至水平或垂直位置。
• 创建环形阵列：结合旋转命令和复制选项，可快速生成环形分布的图形。
• 对齐图形：通过参照选项，将不同角度的图形对齐至同一方向。

旋转命令的常见问题及解决方法

1. 旋转后对象位置偏移：通常是由于基点选择不当导致，建议重新选择对象的特征点作为基点。
2. 参照角度计算错误：使用参照选项时，确保参照角的输入或两点选择准确，可通过“LIST”命令查询对象当前角度。

相关问答FAQs

问题1：如何使用旋转命令将图形旋转至与另一条直线对齐？
解答：可以使用旋转命令的“参照（R）”选项，具体步骤如下：

1. 启动旋转命令（RO），选择需要对齐的图形，按回车键。
2. 指定图形上的一个点作为基点（如旋转中心）。
3. 输入“R”并按回车键，选择“参照”选项。
4. 依次单击基点和图形上的另一点（确定当前参照方向）。
5. 单击目标直线的两个点（确定目标角度），图形将自动旋转至与目标直线对齐。

问题2：旋转命令中的“复制（C）”选项与“参照（R）”选项可以同时使用吗？
解答：可以，需要在保留原对象的同时，将图形旋转至参照角度，操作步骤如下：

1. 启动旋转命令（RO），选择对象后指定基点。
2. 输入“C”并按回车键，启用复制模式。
3. 输入“R”并按回车键，切换到参照模式。
4. 按提示设置参照角和新角度,系统将生成一个旋转后的副本，原对象保持不变。
