CAD2010旋转命令怎么用？

在CAD 2010中，旋转命令是一项基础且频繁使用的编辑功能，主要用于将选中的对象围绕指定的基点进行旋转，调整其角度以符合设计需求，掌握旋转命令的操作方法和技巧，能够显著提升绘图效率，尤其在机械设计、建筑布局等需要精确角度调整的场景中至关重要，以下将从命令启动、操作步骤、参数设置、高级应用及注意事项等方面，详细解析CAD 2010中的旋转命令。

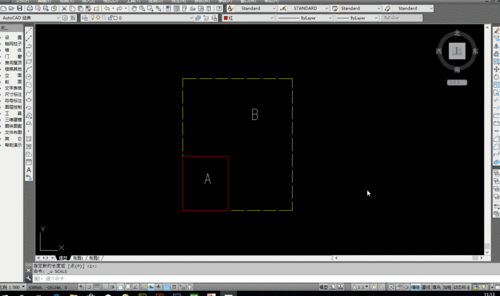

旋转命令的启动方式

在CAD 2010中，用户可通过以下三种方式启动旋转命令：

1. 功能区命令：点击“常用”选项卡下的“修改”面板，找到“旋转”按钮（图标为一个圆形箭头围绕一个点）。
2. 菜单栏命令：依次点击“修改”→“旋转”选项。
3. 命令行输入：在命令行直接输入“ROTATE”或快捷键“RO”，按回车键确认。

启动命令后，命令行会提示“选择对象”，此时需用鼠标框选或点选需要旋转的图形对象,按回车键结束选择。

旋转命令的基本操作步骤

旋转命令的核心是“指定基点”和“输入旋转角度”，具体操作流程如下：

选择旋转对象

启动命令后，根据提示选择目标对象，可单选、窗选（从左到右框选，仅完全包含在矩形内的对象被选中）或窗交选（从右到左框选，与矩形边界相交或包含在内的对象均被选中），若需选择多个对象，可连续点击或使用“添加”选项，完成后按回车键确认。

指定旋转基点

基点是旋转过程中图形围绕其转动的固定点，选择基点的位置直接影响旋转结果，旋转门时基点通常为门轴位置，旋转机械零件时基点可能为其中心孔或设计基准点，指定基点时，可通过鼠标点击捕捉关键点（如端点、中点、圆心等），或在命令行输入精确坐标值。

输入旋转角度

指定基点后，命令行提示“指定旋转角度，或 [复制(C)/参照(R)]<默认角度>”，此时可直接输入角度值（如45、-90），正数表示逆时针旋转，负数表示顺时针旋转，也可通过鼠标拖动动态预览旋转效果，点击确认最终角度。

旋转命令的参数选项详解

旋转命令提供了三个关键参数选项，通过输入对应字母（不区分大小写）可调用功能：

旋转命令的高级应用技巧

结合对象捕捉实现精确定位

在指定基点或角度时，可结合对象捕捉功能（如“对象捕捉”工具栏中的“端点”“圆心”“垂足”等），确保基点或旋转方向与图形其他元素精确对齐，将一条倾斜的直线旋转至水平状态时，可先捕捉直线的端点作为基点，再输入“R”选择参照模式，依次指定直线的两个端点作为参考角度，然后输入“0”使其与水平对齐。

使用“旋转+复制”快速创建阵列

通过“复制(C)”选项，可结合旋转角度生成多个副本，绘制一个六边形螺栓孔：先绘制一个圆，以圆心为基点，输入“C”后复制，旋转角度为60°，重复操作5次，即可快速得到均匀分布的6个圆。

动态旋转与夹点编辑

对于已绘制的对象，还可通过夹点编辑实现旋转：选中对象后，点击某个夹点使其激活（呈红色），右键点击选择“旋转”选项，或直接按空格键切换至旋转模式，随后指定基点并输入角度，操作更直观高效。

使用旋转命令的注意事项

1. 基点选择的重要性：错误的基点会导致旋转结果偏离预期，例如旋转家具布局时，若基点选择不当，可能使家具与墙体位置错位，建议优先捕捉图形的特征点（如交点、中心点）。
2. 角度单位的设置：CAD 2010的角度单位可在“图形单位”对话框中设置（通过“格式”→“单位”调整），默认为十进制度数，若需使用弧度或梯度，需提前配置。
3. 复杂对象的旋转：若旋转对象包含块、属性或多段线等复杂元素，需确认块是否已分解（使用“Xplode”命令或分解块），否则可能无法单独旋转块内的某个部分。
4. 参照模式的使用场景：当图形角度与标注角度不一致时（如斜线与水平线的夹角未知），参照模式能避免手动测量角度的误差，直接通过对象位置关系确定旋转量。

相关问答FAQs

Q1：为什么旋转后的图形位置发生了偏移，而不是围绕预期基点旋转？
A：这种情况通常是由于基点选择错误导致的，请重新执行旋转命令，在选择对象后，务必通过对象捕捉功能（如“圆心”“交点”）精确指定基点，或直接输入基点的准确坐标值（如“0,0”），避免随意点击空白位置作为基点。

Q2：如何将一个倾斜的矩形精确旋转至与另一条直线平行？
A：可使用旋转命令的“参照(R)”功能：首先选中倾斜的矩形，启动旋转命令后输入“R”并回车；然后根据提示，选择倾斜矩形上的两个点定义当前参考角度（如矩形长边的两个端点）；接着选择目标直线的两个点定义新角度（如目标直线的两个端点），按回车键后,矩形将自动旋转至与目标直线平行。
