cad快捷键命令教程是提高绘图效率的核心技能，熟练掌握常用快捷键能大幅减少鼠标操作时间，让设计工作更加流畅高效，无论是初学者还是进阶用户，系统学习快捷键都能显著提升绘图速度与准确性，以下从基础操作、绘图命令、编辑命令、视图控制及高级技巧五个维度，详细解析CAD快捷键的使用方法，并辅以实例说明,帮助用户快速上手。

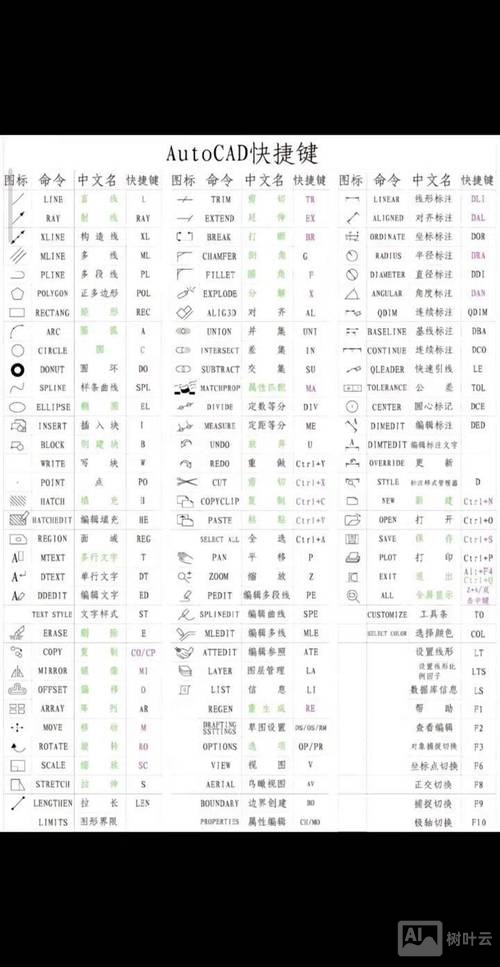

（图片来源网络，侵删）
基础操作快捷键
基础操作是绘图的前提，掌握这些快捷键能快速启动常用功能，避免频繁切换菜单。
- 新建文件：
Ctrl+N，打开“选择样板”对话框，新建空白绘图文件。 - 打开文件：
Ctrl+O，弹出“选择文件”对话框，快速加载已有图纸。 - 保存文件：
Ctrl+S，保存当前绘图文件；若首次保存，会弹出“另存为”对话框设置路径和格式。 - 另存为：
Ctrl+Shift+S，将当前文件另存为新文件，避免覆盖原文件。 - 打印：
Ctrl+P，打开“打印”对话框，设置打印参数后输出图纸。 - 放弃：
Ctrl+Z，撤销上一步操作，可连续撤销多步。 - 重做：
Ctrl+Y，恢复被撤销的操作，与“放弃”功能相反。 - 剪切：
Ctrl+X，将选中的对象剪切到剪贴板，原对象消失。 - 复制：
Ctrl+C，复制选中对象到剪贴板，原对象保留。 - 粘贴：
Ctrl+V，将剪贴板中的对象粘贴到当前绘图区域。 - 全选：
Ctrl+A，快速选中当前空间中的所有对象。
绘图命令快捷键
绘图命令是创建图形的基础，不同类型的图形对应不同的快捷键，需分类记忆。
基本图形绘制
| 图形类型 | 快捷键 | 命令全称 | 功能说明 |
|---|---|---|---|
| 直线 | L | LINE | 绘制直线段，可通过输入坐标或鼠标定位 |
| 多段线 | PL | PLINE | 绘制由直线和圆弧组成的连续线段，可统一设置线宽 |
| 圆 | C | CIRCLE | 绘制圆，支持圆心、半径（直径）、三点等绘制方式 |
| 圆弧 | A | ARC | 绘制圆弧，可通过起点、端点、角度等参数定义 |
| 矩形 | REC | RECTANGLE | 绘制矩形，可设置长度、宽度及圆角半径 |
| 正多边形 | POL | POLYGON | 绘制3-1024边的正多边形，可通过内接、外切或边长定义 |
| 椭圆 | EL | ELLIPSE | 绘制椭圆，支持中心点、轴端点、旋转角等方式 |
| 样条曲线 | SPL | SPLINE | 绘制平滑曲线，通过控制点定义曲线形状 |
文字与标注
| 功能类型 | 快捷键 | 命令全称 | 功能说明 |
|---|---|---|---|
| 单行文字 | T | TEXT | 创建单行文字，可设置文字高度、旋转角度 |
| 多行文字 | MT | MTEXT | 创建多行文字段落，支持格式编辑（字体、颜色、对齐等） |
| 线性标注 | DLI | DIMLINEAR | 创建水平或垂直方向的尺寸标注 |
| 对齐标注 | DAL | DIMALIGNED | 创建倾斜方向的尺寸标注，与标注对象平行 |
| 半径标注 | DRA | DIMRADIUS | 标注圆或圆弧的半径 |
| 直径标注 | DDI | DIMDIAMETER | 标注圆或圆弧的直径 |
| 角度标注 | DAN | DIMANGULAR | 标注两条直线间的角度或圆弧角度 |
编辑命令快捷键
编辑命令用于修改已有图形，通过组合使用可实现复杂图形的调整，是提高绘图效率的关键。
常用编辑工具
| 工具名称 | 快捷键 | 命令全称 | 功能说明 |
|---|---|---|---|
| 删除 | E | ERASE | 删除选中的对象 |
| 复制 | CO | COPY | 复制选中的对象到指定位置 |
| 镜像 | MI | MIRROR | 创建对象的镜像副本，需指定镜像线 |
| 偏移 | O | OFFSET | 创建与原对象平行的新对象，可设置距离 |
| 阵列 | AR | ARRAY | 创建按规律排列的对象副本，支持矩形、环形路径阵列 |
| 移动 | M | MOVE | 将对象移动到新位置 |
| 旋转 | RO | ROTATE | 绕指定基点旋转对象 |
| 缩放 | SC | SCALE | 按比例缩放对象大小 |
| 修剪 | TR | TRIM | 修剪对象超出边界的部分 |
| 延伸 | EX | EXTEND | 将对象延伸至指定边界 |
| 倒角 | CHA | CHAMFER | 在两条直线间创建倒角，可设置距离 |
| 圆角 | F | FILLET | 在对象间创建圆角，可设置半径 |
| 分解 | X | EXPLODE | 将复合对象（如多段线、块）分解为单一对象 |
编辑技巧
- 重复上一步命令：按
Enter或空格键，可快速重复执行刚使用的命令，例如绘制一条直线后按Enter，可直接绘制下一条直线。 - 修剪/延伸模式切换：执行
TRIM或EXTEND命令后，按住Shift键点击对象，可在修剪和延伸模式间切换。 - 阵列实时预览：使用
ARRAY命令时，启用“实时预览”选项（命令行输入ARRAYPATH后设置），可直观调整阵列参数。
视图控制快捷键
视图控制命令用于调整绘图区域的显示，方便查看和编辑细节，尤其适合复杂图形操作。

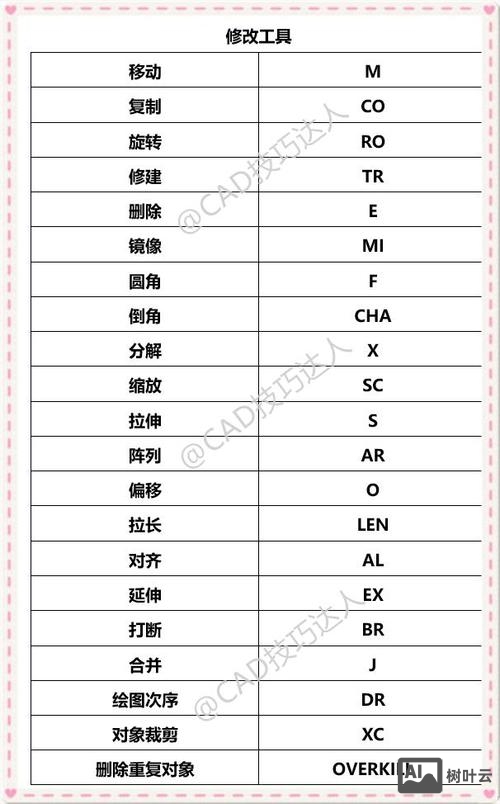

（图片来源网络，侵删）
| 控制功能 | 快捷键 | 命令全称 | 功能说明 |
|---|---|---|---|
| 缩放全部 | Z+A | ZOOM-ALL | 显示绘图界限内的所有对象 |
| 范围缩放 | Z+E | ZOOM-EXTENTS | 以最大比例显示所有对象，充满视口 |
| 窗口缩放 | Z+W | ZOOM-WINDOW | 通过矩形窗口选择区域放大显示 |
| 实时缩放 | Z+鼠标滚轮 | ZOOM-实时 | 按住鼠标左键向上拖动放大，向下拖动缩小 |
| 实时平移 | P+鼠标左键 | PAN-实时 | 按住鼠标左键拖动，移动视图位置 |
| 返回上一视图 | Z+Enter | ZOOM-上一个 | 恢复到上一个视图状态 |
| 清除屏幕 | Ctrl+0 | CLEANSCREEN | 隐藏/显示工具栏和命令行，最大化绘图区域 |
高级技巧与快捷键组合
掌握高级快捷键组合能进一步提升绘图效率，适用于复杂场景。
- 对象捕捉：
F3开启/关闭对象捕捉，常用捕捉模式包括端点（END）、中点（MID）、圆心（CEN）、交点（INT）等，可通过右下角“对象捕捉”按钮设置。 - 极轴追踪：
F10开启/关闭极轴追踪，可按指定角度（如90°、45°）绘制直线，避免手动计算坐标。 - 动态输入：
F12开启/关闭动态输入，在光标附近显示命令提示和坐标输入框，提升绘图直观性。 - 图层管理：
LA打开“图层特性管理器”，可新建、删除图层，设置颜色、线型、线宽等属性；图层匹配（LAYMCH）可将对象图层快速匹配至目标图层。 - 块定义与插入：
B打开“块定义”对话框，将图形创建为块；I插入已定义的块，支持缩放、旋转等参数调整。
相关问答FAQs
Q1：如何自定义CAD快捷键？
A：在CAD中，可通过以下步骤自定义快捷键：
- 输入
OP（选项）命令，打开“选项”对话框； - 切换到“配置”选项卡，点击“重置”恢复默认配置（可选）；
- 切换到“用户系统配置”选项卡，点击“自定义右键单击”设置右键功能（可选）；
- 点击“键盘快捷键”按钮，在“自定义用户界面”对话框中找到需要修改的命令（如“直线”对应
LINE命令），在“快捷键”栏输入新的按键组合（如+L），点击“确定”保存即可。
Q2：忘记快捷键时如何快速查找命令？
A：若忘记快捷键，可通过以下方式快速查找命令：
- 命令行输入：在命令行直接输入命令全称或缩写（如
LINE或L），系统会自动匹配并执行； - 功能区搜索：点击顶部功能区“搜索”图标（放大镜符号），输入命令名称（如“圆弧”），即可显示对应命令及快捷键；
- 快捷键参考：按
F1打开帮助文档，在“快捷键”章节中查找完整命令列表；或通过“视图”选项卡→“用户界面”→“快捷键”调出快捷键自定义面板，查看所有命令的默认快捷键。
通过系统学习与反复练习，用户可逐步将快捷键融入绘图习惯，显著提升CAD操作效率，从“会用”到“精通”。
