CAD命令汇总，常用命令有哪些？

cad命令汇总：CAD（计算机辅助设计）软件是工程设计领域不可或缺的工具，其强大的功能依赖于各类命令的灵活运用，本文将详细汇总CAD常用命令，涵盖绘图、修改、标注、视口等核心功能，并辅以表格形式分类呈现，帮助用户系统掌握命令体系，提升绘图效率。

在绘图命令中,基础几何图形绘制是CAD操作的起点，LINE（直线）命令用于创建连续直线段，通过指定起点和终点完成绘制；CIRCLE（圆）命令支持多种绘制方式，包括圆心半径、两点、三点等；ARC（圆弧）命令可通过圆心、端点、角度等参数生成圆弧；RECTANGLE（矩形）命令通过指定对角点绘制矩形，支持倒角、圆角等选项；POLYGON（多边形）命令可创建3-1024边的正多边形，需输入边数和中心点位置；ELLIPSE（椭圆）命令通过定义长轴短轴或端点绘制椭圆；POINT（点）命令用于创建单点或多点，可设置点样式；BHATCH（图案填充）命令可在封闭区域内填充预设图案，如 ANSI31、SOLID 等，支持角度和比例调整，DONUT（圆环）命令可绘制内外径不同的圆环，SPLINE（样条曲线）命令用于创建平滑的非均匀有理B样条曲线，MLINE（多线）命令则可绘制多条平行线，适用于建筑墙体绘制。

修改命令是对已有图形进行编辑的关键工具,ERASE（删除）命令可移除选中的对象；COPY（复制）命令将对象复制到指定位置，支持多重复制；MOVE（移动）命令改变对象位置，需指定基点和目标点；ROTATE（旋转）命令围绕基点旋转对象，可输入角度或参照方式；SCALE（缩放）命令按比例调整对象大小，需指定比例因子；OFFSET（偏移）命令创建与原对象平行的新对象，可设置距离；TRIM（修剪）命令用其他对象作为剪切边修剪对象；EXTEND（延伸）命令将对象延伸至指定的边界；BREAK（打断）命令将对象在两点间打断或删除一部分；CHAMFER（倒角）命令在两条直线间创建倒角角，可设置距离和角度；FILLET（圆角）命令用圆弧连接两条直线，可设置半径；ARRAY（阵列）命令创建按规律排列的对象副本，包括矩形阵列、环形阵列和路径阵列；MIRROR（镜像）命令创建对象的镜像副本，需指定镜像线；STRETCH（拉伸）命令移动或拉伸对象的一部分，需使用交叉窗口选择；LENGTHEN（拉长）命令改变对象的长度或角度，可通过增量、百分比等方式调整。

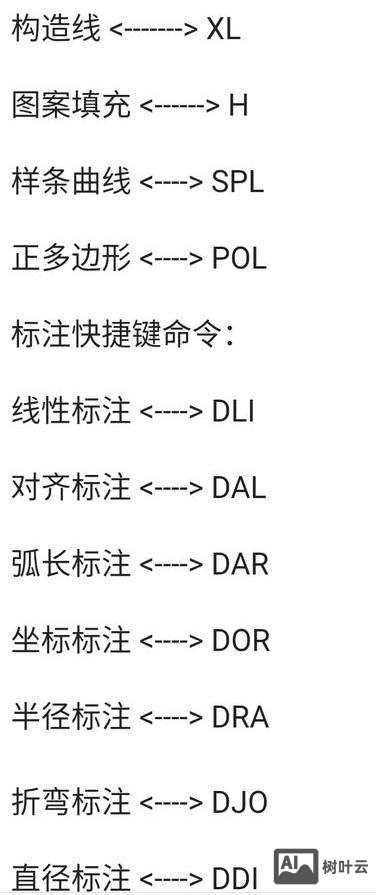

标注命令是确保图纸尺寸准确表达的核心,DIMLINEAR（线性标注）命令用于标注水平或垂直尺寸；DIMALIGNED（对齐标注）命令标注倾斜对象的实际长度；DIMRADIUS（半径标注）和DIMDIAMETER（直径标注）分别标注圆和圆弧的半径与直径；DIMANGULAR（角度标注）命令标注角度尺寸；DIMBASELINE（基线标注）和DIMCONTINUE（连续标注）命令用于快速生成多个相关尺寸；QLEADER（快速引线）命令创建带箭头的引线标注，可添加文字；TOLERANCE（公差）命令用于形位公差标注；DIMSTYLE（标注样式）命令管理标注的外观，如箭头样式、文字高度、精度等；MTEXT（多行文字）命令创建多行文本，支持复杂格式编辑；TEXT（单行文字）命令创建单行文本，可指定文字样式和位置。

视口与显示命令控制图形的显示方式和布局,VPORTS（视口）命令创建多个视口，用于在模型空间中显示不同视图；PSPACE（图纸空间）和MSPACE（模型空间）命令切换绘图环境；ZOOM（缩放）命令调整视图显示比例，包括窗口、动态、比例等方式；PAN（平移）命令移动视图而不改变显示比例；VIEW（命名视图）命令保存和恢复视图；LAYISO（隔离图层）命令仅显示选定图层上的对象；LAYOFF（关闭图层）和LAYON（打开图层）命令控制图层可见性；REGEN（重生成）命令重绘视图，刷新图形数据库；DRAWORDER（显示顺序）命令调整对象的显示优先级，如将对象置于顶层或底层；LAYWALK（图层漫游）命令动态显示各图层内容；VPLOCK（视口锁定）命令锁定视口比例，防止视图意外缩放。

其他实用命令涵盖辅助功能与高级操作,OSNAP（对象捕捉）命令控制对象捕捉模式，如端点、中点、圆心等；GRID（栅格）命令显示或隐藏栅格，帮助定位；SNAP（捕捉）命令设置光标捕捉间距，与栅格配合使用；LIMITS（图形界限）命令设置绘图区域的边界；UNDO（撤销）和REDO（重做）命令回退或恢复操作；BLOCK（块）命令创建可重复使用的块对象；WBLOCK（写块）命令将块保存为外部文件；ATTDEF（属性定义）命令为块添加文本属性；MATCHPROP（特性匹配）命令将源对象的特性（如颜色、线型）复制到目标对象；PROPERTIES（特性）命令打开特性面板，修改对象属性；LAYER（图层）命令管理图层，设置颜色、线型、线宽等；QSELECT（快速选择）命令通过过滤条件快速选择对象；MEASUREGEOM（测量）命令测量距离、半径、角度等几何信息；DATAEXTRACTION（数据提取）命令从图形中提取数据生成表格。

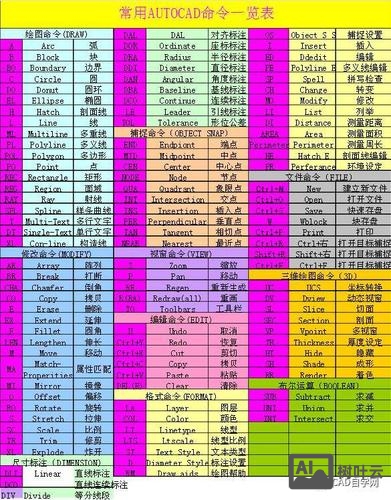

以下是CAD命令分类汇总表（部分常用命令）：

相关问答FAQs：
Q1：如何快速绘制多个相同间距的图形？
A1：使用ARRAY（阵列）命令可高效实现，选择需阵列的对象，输入ARRAY命令，选择“矩形阵列”或“环形阵列”，矩形阵列需设置行数、列数、间距和角度；环形阵列需指定阵列中心、数量、填充角度，绘制多个间距为100的圆，选择圆形后启动矩形阵列，设置列数为5，列间距为100，即可快速生成。

Q2：CAD中如何确保图形尺寸的精确性？
A2：通过启用对象捕捉（OSNAP）和设置精确的标注样式可保证尺寸精确，在状态栏开启“对象捕捉”，设置端点、中点、交点等捕捉模式；使用DIMSTYLE命令创建符合规范的标注样式，设置合适的精度（如小数点后两位）、箭头大小和文字高度；结合线性标注（DLI）、对齐标注（DAL）等命令标注尺寸，确保标注与图形对象关联，修改图形时尺寸自动更新。
