CAD 3D旋转命令如何精准操作？

在CAD软件中，3D旋转命令是三维建模中非常核心且常用的工具，它允许用户围绕指定的轴或方向旋转三维对象，从而实现模型的调整、定位和复杂结构的构建，与2D旋转不同，3D旋转需要考虑三维空间中的旋转轴，因此其操作方式和参数设置更为复杂，但也提供了更灵活的空间操作能力，本文将详细解析CAD中的3D旋转命令，包括其调用方式、参数设置、应用场景及注意事项,帮助用户更好地掌握这一功能。

3D旋转命令的调用方式

在不同的CAD软件（如AutoCAD、SolidWorks、UG等）中，3D旋转命令的调用方式略有差异，但核心逻辑一致，以AutoCAD为例,用户可以通过以下三种方式启动3D旋转命令：

1. 功能区命令：在“三维建模”选项卡下的“实体编辑”面板中，找到“旋转”按钮（图标通常为一个环形箭头围绕立方体）,点击即可激活。
2. 命令行输入：在命令行中直接输入命令“ROTATE3D”或简化命令“3DR”,然后按回车键确认。
3. 工具栏/菜单栏：在经典工作界面中，可通过“修改”菜单下的“三维操作”子菜单中选择“三维旋转”命令。

调用命令后，命令行会提示“选择对象”，用户需框选或点选需要旋转的三维实体、曲面或面域，选择完成后按回车键,系统会进入旋转轴的指定阶段。

旋转轴的指定与参数设置

3D旋转的核心在于定义旋转轴,AutoCAD中提供了多种指定旋转轴的方式：

1. 两点定义轴：这是最常用的方式，用户通过指定空间中的两个点来确定旋转轴的方向，轴的方向为第一点指向第二点，旋转方向遵循右手定则，即右手拇指指向轴的正方向,四指弯曲的方向即为旋转的正方向。
2. 对象对齐：选择已有的线性对象（如直线、多段线、实体边等）作为旋转轴,旋转轴将与所选对象对齐。
3. 视图对齐：旋转轴将垂直于当前视图平面,适用于需要在视图平面内旋转对象的场景。
4. 世界坐标（WCS）或用户坐标（UCS）对齐：可选择X轴、Y轴或Z轴作为旋转轴，其中WCS是固定的世界坐标系，而UCS是用户自定义的坐标系,可根据建模需求灵活调整。
5. 两点定义旋转角度：在指定旋转轴后，命令行会提示“指定旋转角度或[起点角度(REF)/表达式(EX)]”，用户可直接输入角度值（如90、180等），或通过“起点角度”选项设置旋转的起始参考角度，或使用表达式（如数学公式）动态计算角度。

3D旋转的应用场景

3D旋转命令在三维建模中应用广泛,常见场景包括：

1. 模型定位调整：在装配体建模中，常需将零部件旋转至正确位置，例如将螺丝旋转至与螺孔对齐,或将机械臂调整至特定姿态。
2. 复杂结构构建：通过旋转二维截面生成三维实体（如使用“旋转”命令生成轴类零件），或对已有实体进行局部旋转以创建斜面、凹槽等特征。
3. 视角与布局优化：在工程图中，通过旋转模型至最佳视角,以便更清晰地展示内部结构或标注尺寸。
4. 动画与仿真：在运动仿真中，利用3D旋转模拟物体的旋转运动，如齿轮啮合、风扇转动等动态效果。

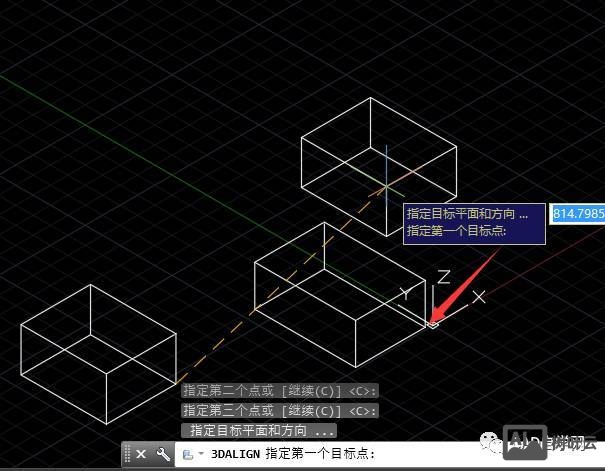

操作示例与注意事项

以AutoCAD为例,演示将一个长方体绕其上边棱旋转30度：

1. 调用“3DR”命令,选择长方体并回车确认。
2. 选择“对象”选项,点击长方体的上边棱作为旋转轴。
3. 输入旋转角度“30”,回车完成操作。

注意事项：

• 旋转轴的选择需准确,若选择错误可能导致模型旋转方向或位置异常。
• 对于复杂实体，建议先分解或使用“UCS”调整坐标系,以便更直观地定义旋转轴。
• 旋转操作会改变对象的原始位置，若需保留副本，可在选择对象后使用“复制”选项（命令行中输入“C”）。
• 部分CAD软件（如SolidWorks）的3D旋转需在“编辑特征”或“移动/复制”命令中实现，操作逻辑类似,但界面和参数设置有所不同。

相关问答FAQs

问题1：为什么使用3D旋转时，模型旋转方向与预期相反？
解答：这通常与旋转轴的方向或右手定则的应用有关，在指定旋转轴时，轴的正方向决定了旋转的正方向，若选择两点定义轴，从第一点到第二点的方向为轴的正方向，旋转时需根据右手定则判断，若方向相反，可交换两点的选择顺序，或在输入角度时添加负号（如输入“-30”代替“30”）。

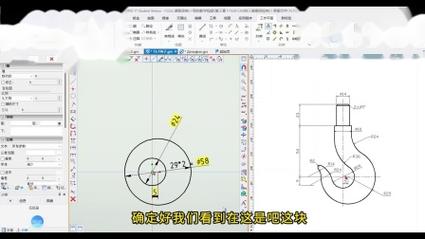

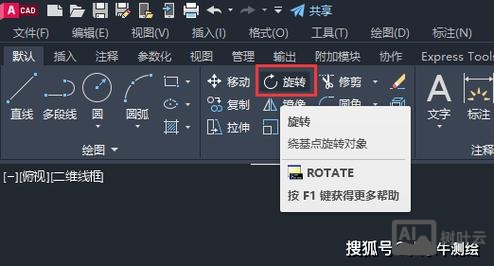

问题2：3D旋转与2D旋转（ROTATE命令）有何区别？
解答：2D旋转仅限于当前UCS的XY平面内，旋转轴始终垂直于该平面（即Z轴方向），适用于二维图形或平行于XY平面的三维对象，而3D旋转（如ROTATE3D）允许在任意空间轴上旋转，可自定义旋转轴方向，适用于三维空间中的任意对象，灵活性更高，旋转一个倾斜的实体时，2D旋转无法实现,必须使用3D旋转。
