CAD中的三维镜像命令（MIRROR3D）是三维建模中常用的重要工具，主要用于将选定的三维对象相对于指定的镜像平面进行复制或翻转，从而快速生成对称结构的模型，与二维镜像命令（MIRROR）只能在二维平面内操作不同，三维镜像命令提供了更灵活的空间定位方式，能够满足复杂模型的对称设计需求，掌握该命令的使用方法，可以显著提高建模效率，尤其在机械设计、建筑建模等领域应用广泛。
三维镜像命令的启动方式主要有三种：一是通过菜单栏“修改”→“三维操作”→“三维镜像”；二是直接在命令行输入“MIRROR3D”并按回车键；三是点击“三维工具”选项卡中的“镜像”按钮，启动命令后，需要先选择要镜像的对象，可以单个选择或使用窗口选择，选择完成后按回车键确认，接下来是关键步骤——定义镜像平面，系统提供了多种定义方式,每种方式适用于不同的建模场景。
第一种定义镜像平面的方式是“对象”（Object），可以选择已有的圆、圆弧或二维多段线等作为镜像平面，系统会自动以这些对象的平面作为镜像基准，在机械零件建模中，若已有圆柱体的端面圆，可直接选择该圆作为镜像平面，快速生成对称的镜像结构，第二种方式是“最近的”（Last），系统会自动使用上一次定义的镜像平面作为当前平面，适用于连续镜像操作的场景，第三种是“Z轴”（Zaxis），通过指定两点确定镜像平面的法线方向，第一点为平面上的点，第二点确定Z轴正方向,这种方式适用于需要自定义法线方向的对称模型。
第四种方式是“视图”（View），以当前视图平面作为镜像平面，适用于在特定视角下进行镜像操作，例如在俯视图中以XY平面为镜像基准，第五种是“XY/YZ/ZX平面”，直接选择坐标系中的三个标准平面之一作为镜像平面，操作简单快捷，适合规则模型的对称设计，第六种是“三点”（3points），通过指定不共线的三个点来定义镜像平面，这是最灵活的方式，能够适应任意角度的对称需求,例如在非标准角度的斜面镜像操作中。

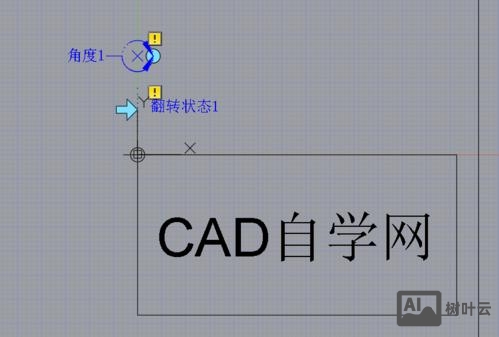

在定义镜像平面后，系统会提示“是否删除源对象？”，选择“否”则保留原对象并生成镜像副本，选择“是”则删除原对象仅保留镜像结果，需要注意的是，镜像操作会保留原对象的图层、颜色和线型等属性，但镜像后的对象方向会根据镜像平面的法线方向发生翻转，对于复杂的三维实体，镜像操作可能会涉及布尔运算的更新，建议在镜像前检查模型是否为封闭实体,避免出现镜像失败或错误的情况。
以下为不同镜像平面定义方式的应用场景对比：
| 镜像平面定义方式 | 适用场景 | 操作步骤 | 优势 |
|---|---|---|---|
| 对象（Object） | 基于已有几何平面的镜像 | 选择圆、圆弧等二维对象 | 快速利用现有几何元素 |
| Z轴（Zaxis） | 需自定义法线方向的镜像 | 指定两点确定法线方向 | 灵活控制镜像方向 |
| 视图（View） | 当前视角下的平面镜像 | 以当前视图平面为基准 | 操作直观，适合视角操作 |
| 三点（3points） | 任意角度的斜面镜像 | 指定三个不共线点 | 适应复杂对称需求 |
在实际应用中，三维镜像命令常与三维旋转、三维阵列等命令配合使用，以完成复杂模型的构建，在构建对称的机械零件时，可先通过三维镜像生成基本对称结构，再通过三维旋转调整角度，最后使用布尔运算进行细节处理，需要注意的是，对于具有复杂曲面或历史记录的模型，镜像操作可能会影响参数化关联，建议在镜像前备份模型或使用“复制”模式而非“移动”模式。
相关问答FAQs：

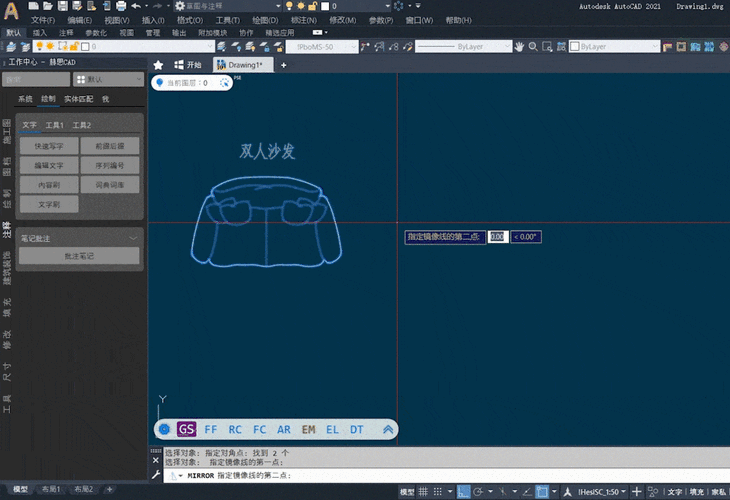

问：三维镜像命令与二维镜像命令的主要区别是什么？
答：主要区别在于操作空间和镜像平面定义方式，二维镜像命令只能在当前UCS的XY平面内进行操作，镜像线为二维直线；而三维镜像命令可在三维空间内任意定义镜像平面，支持通过对象、三点、视图等多种方式确定平面,适用于复杂三维模型的对称操作。
（图片来源网络，侵删）问：使用三维镜像命令时，镜像平面选择错误如何修正？
答：若在镜像过程中选错镜像平面，可在定义平面阶段按“Esc”键取消当前操作，重新启动命令并选择正确的平面定义方式，若已生成错误镜像结果，可使用“ undo”命令撤销操作，或在历史记录中回退到镜像前的状态，对于已完成的错误镜像，可通过再次镜像并选择正确的平面进行修正，或使用“三维旋转”命令调整对象位置。
