CAD修改标注样式命令怎么用？

在CAD绘图过程中，标注样式的统一与规范是保证图纸质量的重要环节，而标注样式的修改则是实现这一目标的核心操作，CAD提供了强大的标注样式管理功能，用户可通过特定命令对标注的各个组成部分进行精细化调整，包括文字样式、箭头样式、尺寸线、尺寸界线、单位精度等，以满足不同行业或项目的绘图标准,以下将详细解析CAD修改标注样式的命令及相关操作流程。

修改标注样式的核心命令与入口

在CAD中，修改标注样式主要通过“标注样式管理器”实现，该命令是所有标注样式调整的统一入口，启动命令的方式主要有三种：

1. 功能区菜单：在“注释”选项卡下的“标注”面板中，点击“标注样式”按钮（图标为一个带箭头的标注样式符号）。
2. 命令行输入：直接在命令行输入DIMSTYLE（快捷键D），按回车键确认。
3. 工具栏：在经典工作界面中，通过“标注”工具栏或“样式”工具栏的“标注样式”图标进入。

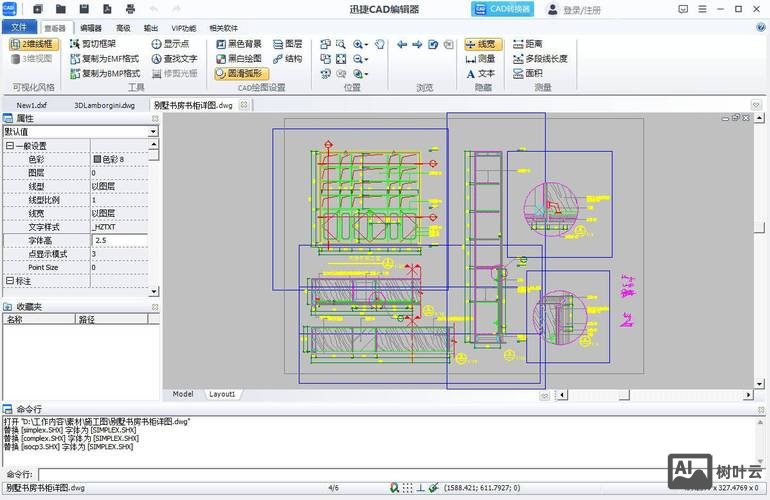

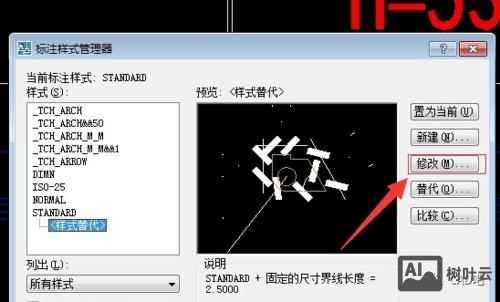

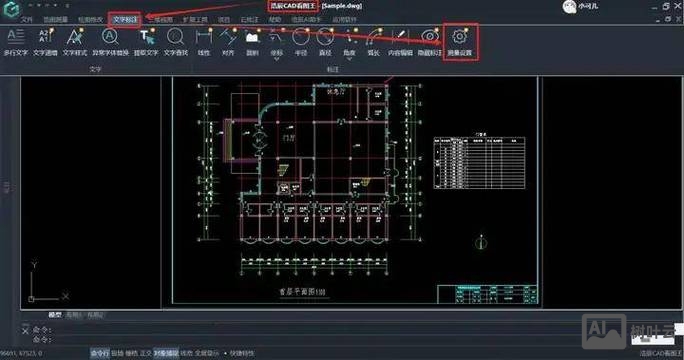

执行上述任一操作后，系统将弹出“标注样式管理器”对话框，该对话框是标注样式修改的核心界面，包含当前样式列表、样式预览、置为当前、修改、新建等功能按钮。

标注样式修改的具体操作步骤

选择并打开需要修改的样式

在“标注样式管理器”的“样式”列表中，会显示当前图形中的所有标注样式，默认为“ISO-25”或“Standard”，若需修改现有样式，直接在列表中选中目标样式（如“建筑标注”），然后点击右侧的“修改”按钮；若需创建新样式，则点击“新建”按钮，输入新样式名称（如“机械标注”）并基于现有样式（如“ISO-25”）创建。

修改标注样式的各组成部分

点击“修改”或“新建”后，系统将弹出“修改标注样式”对话框，该对话框包含多个选项卡，每个选项卡对应标注的不同组成部分，具体如下：

预览与确认修改

在“修改标注样式”对话框中，每个选项卡的修改都会实时反映在右上角的“预览”窗口中，用户可通过预览效果调整参数，直至符合要求，完成所有修改后，点击“确定”返回“标注样式管理器”，再点击“关闭”即可保存设置。

标注样式修改后的注意事项

1. 应用范围：若在“修改标注样式”对话框中切换到“调整”选项卡下的“主单位”或“换算单位”，需注意“测量单位比例”中的“比例因子”设置，该参数仅影响标注数值的显示，不改变实际测量尺寸。
2. 样式继承：新建样式时，若基于现有样式修改，新建样式将继承原样式的所有设置，仅修改部分参数可提高效率。
3. 全局更新：修改标注样式后，图形中所有使用该样式的标注将自动更新（除非标注被“分解”或“特性”锁定），若需手动更新单个标注，可选中标注后输入DIMUPDATE命令，或右键选择“更新”。

相关问答FAQs

Q1：修改标注样式后，部分标注未更新怎么办？
A：可能的原因有两个：一是该标注曾被“分解”（使用EXPLODE命令），导致其与样式关联断开，需重新创建标注；二是标注的“特性”中被锁定或覆盖了样式设置，可选中未更新的标注，输入CH（PROPERTIES命令）打开特性面板，检查“其他”选项卡中的“标注样式”是否为目标样式，若被修改需手动恢复。

Q2：如何快速切换当前标注样式？
A：在“标注样式管理器”中，选中目标样式后点击“置为当前”即可；若需频繁切换，可在“注释”选项卡的“标注”面板中，通过“标注样式”下拉列表直接选择；或在命令行输入-DIMSTYLE，根据提示输入S（选择样式）并输入样式名称,实现快速切换。
