CAD线段如何快速加粗？

在CAD软件中，线段加粗是绘图过程中常见的操作，主要用于突出显示重要线条、区分图形层级或提升图纸的可读性，CAD线段加粗并非直接使用“加粗”命令，而是通过多种方式实现，主要包括调整线宽（Lineweight）、使用多段线（Polyline）设置宽度、特性匹配（Match Properties）以及图层统一管理等方法,以下将详细介绍这些操作的具体步骤及适用场景。

通过线宽（Lineweight）加粗线段

线宽是CAD中最基础的加粗方式，通过为线段或图层设置固定宽度，可在打印或显示时呈现粗细效果。
操作步骤：

1. 单独设置线段线宽：选中需加粗的线段，右键选择“特性”（快捷键Ctrl+1），在“常规”选项中找到“线宽”参数，选择所需宽度（如0.30mm、0.50mm等），关闭特性面板后即可看到线段变粗。
2. 通过图层统一设置：在“图层特性管理器”中，选中目标图层，点击“线宽”列，在弹出的对话框中选择合适的宽度，该图层上的所有线段将自动应用此线宽。

注意事项：

• 线宽的显示效果与视图比例有关，在“模型空间”中需勾选状态栏的“显示线宽”按钮（快捷键LW）才能实时预览；
• 打印时，可在“打印-打印设置”中确保“打印线宽”选项已启用,否则线宽可能无法输出。

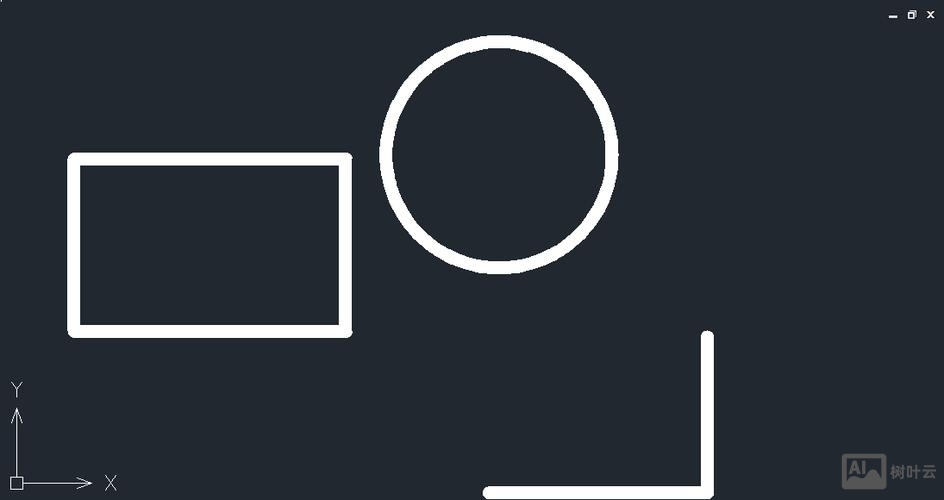

使用多段线（Polyline）调整宽度

多段线（PLINE）命令可绘制宽度可变的线段，适合需要非均匀加粗或复杂线条的场景。
操作步骤：

1. 输入命令PLINE，指定起点后，命令行提示“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”；
2. 输入W，设置起点宽度（如10）和终点宽度（如10），后续绘制的线段将保持此宽度；

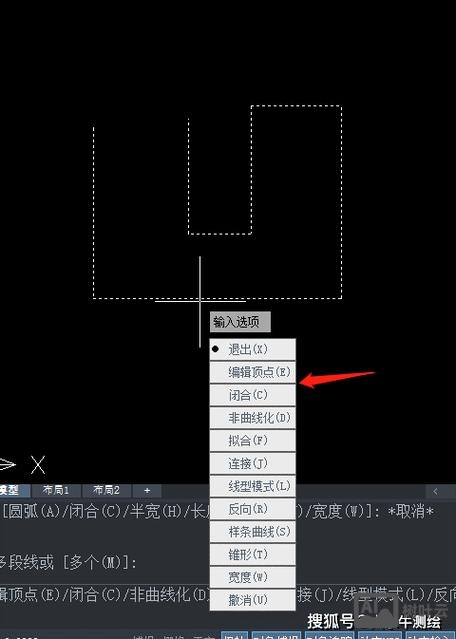

3. 若需调整已有线段宽度，可选中线段后使用PEDIT命令，输入W修改全局宽度。

适用场景：

• 绘制加粗的箭头、边框或需要渐变宽度的线条；
• 对普通线段（如LINE命令绘制的直线）进行加粗时，需先通过PEDIT将其转换为多段线。

特性匹配（Match Properties）快速应用线宽

若需将已加粗线段的线宽快速应用到其他线段，可使用特性匹配命令（MATCHPROP）。
操作步骤：

1. 输入命令MATCHPROP或点击“标准”工具栏中的“特性匹配”按钮；
2. 选择源线段（已设置线宽的线段）作为匹配对象；
3. 选中目标线段，即可复制其线宽、颜色、图层等特性。

优势：

• 避免重复设置，提高批量修改效率；
• 可选择性匹配特性，在命令行输入S可打开“特性设置”对话框,勾选仅需要匹配的属性。

图层管理统一控制线宽

在复杂图纸中，通过图层管理线宽是更高效的方式。
操作步骤：

1. 按功能创建图层（如“轴线”“墙体”“标注”），并在“图层特性管理器”中为每个图层设置不同的线宽；
2. 绘制时将不同类型的线段分配至对应图层，通过开关、冻结图层控制显示；
3. 修改图层线宽时，该图层上的所有线段将同步更新。

优势：

• 实现全局统一控制，避免逐条修改；
• 结合图层过滤器（Layer Filter）可快速筛选并调整特定类型线段的线宽。

其他加粗技巧

1. 使用块（Block）：将加粗线段定义为块，插入时统一调整比例和线宽；
2. 视图比例调整：在布局空间中，通过“视口比例”调整线段的显示粗细，但实际线宽不变；
3. 第三方插件：部分CAD插件提供一键加粗功能,可批量处理线段宽度。

相关问答FAQs

Q1：为什么我设置了线宽，在CAD中却看不到加粗效果？
A：可能原因有两个：一是未开启“显示线宽”功能，需点击状态栏的“线宽”按钮或按快捷键LW；二是视图比例过小，导致线宽显示不明显，可调整视图比例或增大线宽值，若线段被绘制在“0”图层且未单独设置线宽，需检查图层默认线宽是否为“ByLayer”。

Q2：多段线加粗和线宽加粗有什么区别？如何选择？
