CAD延伸命令怎么用？快速掌握技巧步骤

在CAD软件中,延伸命令（Extend）是用于将对象精确延伸到另一个对象（称为边界边）的常用工具，尤其在绘制复杂图形时，能快速调整线条长度以符合设计要求，以下将从命令调用、操作步骤、核心技巧及注意事项等方面详细说明延伸命令的使用方法。

延伸命令的调用方式

在CAD中,延伸命令可通过多种方式启动，适应不同操作习惯：

1. 功能区面板：在“常用”选项卡下的“修改”面板中，点击“延伸”按钮（图标为一条直线指向一条更长的直线）。
2. 命令行输入：直接在命令行输入“EXTEND”或简化命令“EX”，按回车键确认。
3. 快捷菜单：选中对象后，右键单击选择“延伸”选项（需启用快捷键自定义）。
4. 工具栏：在经典工作界面中，通过“修改”工具栏找到延伸命令图标。

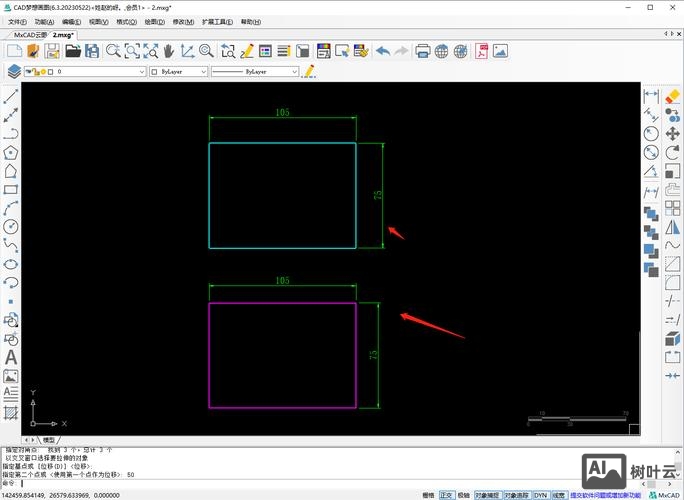

延伸命令的操作步骤

延伸命令的核心是“先选边界，再选延伸对象”，具体操作流程如下：

启动命令并设置边界模式

• 调用延伸命令后,命令行提示：“当前设置：投影=UCS，边=无 选择边界的边…”。
• 默认情况下,需手动选择作为延伸边界的对象，若需自动选择所有对象作为边界，可输入“E”（Edge）进入边模式设置，选择“延伸”（Extend）或“不延伸”（No Extend）。“延伸”模式允许边界边隐含延伸（如虚线边界），“不延伸”则仅以实际边界为准。

选择边界对象

• 根据提示,选择作为延伸目标的边界对象，可选择单个或多个对象，甚至使用“窗交”（Crossing）或“圈交”（CP）快速选择，若要将多条直线延伸至一条长直线边界，可先选中该长直线作为边界。
• 选择完成后,按回车键确认边界选择，进入延伸对象选择阶段。

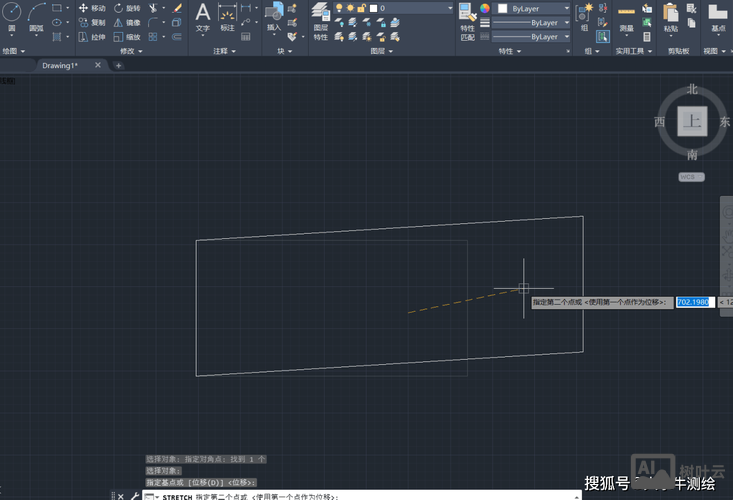

选择要延伸的对象

• 命令行提示：“选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”。
• 此时点击需要延伸的对象,系统会自动将其延伸到最近的边界边，若有多条短直线需延伸至同一圆弧边界，可依次点击这些短直线，直至达到目标长度。
• 若需延伸至隐含边界（如延伸至两条平行线的理论交点），需确保边模式设置为“延伸”。

完成操作

• 所有对象延伸完成后,按回车键或空格键退出命令，结果将直接显示在绘图区。

延伸命令的高级技巧与注意事项

1. Shift键切换修剪功能：在选择延伸对象时，按住Shift键点击对象，可临时切换为修剪功能，快速删除边界外的部分，无需切换命令。
2. 栏选（F）与窗交（C）：对于复杂图形，使用“栏选”可绘制一条直线，所有与该线相交的对象将被延伸；“窗交”则通过矩形框选区域内的对象进行批量延伸。
3. 边界对象类型限制：延伸命令支持的边界对象包括直线、圆弧、圆、椭圆、多段线、样条曲线等，但块、文字、面域等对象不能作为边界。
4. 多段线与图层的特殊性：若延伸对象是多段线，其宽度将保持不变；若边界与延伸对象不在同一图层，延伸后的对象将继承边界对象的图层特性。
5. 边界未相交时的处理：当边界与延伸对象实际未相交时，需确保边模式为“延伸”，否则命令将提示“无法延伸”，延伸一条直线至一条平行直线时，必须启用“延伸”模式。

常见问题与解决方法

在实际操作中,延伸命令可能因设置不当导致异常，以下为典型问题及解决方案：

相关问答FAQs

Q1：延伸命令和修剪命令有什么区别？
A1：延伸命令是将对象延长至边界边，而修剪命令是删除边界边以外的对象部分，两者可通过按住Shift键快速切换，例如在延伸命令中按住Shift键点击对象可执行修剪，反之亦然，修剪命令的边界选择与延伸命令一致，但操作目标相反。

Q2：为什么延伸命令提示“对象无法延伸”？
A2：通常由以下原因导致：①边界对象与延伸对象实际未相交且边模式为“不延伸”；②边界对象本身是块、文字等不支持的对象类型；③延伸对象与边界平行且未启用“延伸”模式，解决方法包括：检查边模式设置（输入“E”选择“延伸”）、确保边界有效、调整对象位置使其与边界相交或延长。
