中望CAD命令大全有哪些常用命令？

中望CAD作为一款功能强大的计算机辅助设计软件,广泛应用于建筑、机械、电子等多个领域，其丰富的命令体系是实现高效绘图的核心，掌握这些命令不仅能提升绘图速度，还能优化设计流程，以下从基础绘图、编辑修改、标注尺寸、图层管理、文字表格、三维建模、视口控制及实用工具等方面，系统梳理中望CAD的常用命令及操作要点。

基础绘图命令

基础绘图是CAD操作的起点,主要包括点、线、圆、弧等基本元素的绘制。

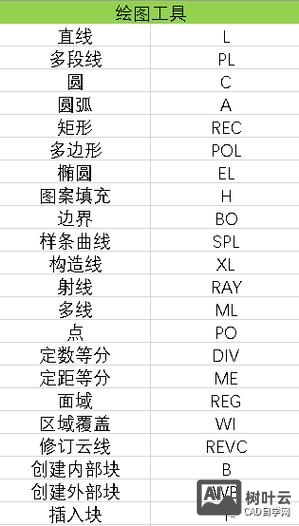

• 点（POINT/PO）：用于创建单个或多个点，可通过“定数等分（DIVIDE/DIV）”和“定距等分（MEASURE/ME）”实现等分或等距布点。
• 直线（LINE/L）：最基础的绘图命令，通过指定起点和终点绘制连续线段，支持“闭合（C）”选项形成封闭图形。
• 圆（CIRCLE/C）：提供多种绘制方式，如“圆心、半径（R）”“两点（2P）”“三点（3P）”“相切、相切、半径（T）”，满足不同场景需求。
• 圆弧（ARC/A）：绘制圆弧可通过“三点（3P）”“起点、圆心、端点（SCE）”等11种方式，灵活选择以适应设计曲线。
• 多段线（PLINE/PL）：可绘制由直线和圆弧组成的连续线段，统一设置宽度，适合绘制轮廓线或箭头。
• 矩形（RECTANG/REC）：通过指定对角点绘制矩形，支持“圆角（F）”“倒角（C）”等选项，快速生成带修饰的矩形。
• 多边形（POLYGON/POL）：绘制正多边形，可内接于圆（I）、外切于圆（C）或通过边长（E）定义，常用于机械零件设计。

编辑修改命令

编辑命令是对已绘制图形进行调整优化的关键,包括移动、复制、修剪等操作。

• 移动（MOVE/M）：将对象重新定位，基点和目标点的指定决定了移动方向和距离。
• 复制（COPY/CO）：创建对象的副本，可通过“多个（M）”选项一次复制多个对象，配合“阵列（A）”实现规律性复制。
• 旋转（ROTATE/RO）：绕指定基点旋转对象，输入角度值或通过“参照（R）”选项以参照对象为标准调整角度。
• 修剪（TRIM/TR）：按其他对象定义的剪切边修剪对象，需先选择剪切边再选择要修剪的部分，配合“栏选（F）”可快速修剪连续线段。
• 延伸（EXTEND/EX）：将对象延伸至指定的边界，操作逻辑与修剪类似，选择边界后选择要延伸的对象。
• 缩放（SCALE/SC）：按比例放大或缩小对象，基点为缩放中心，可通过“参照（R）”以参照长度为基准调整比例。
• 倒角（CHAMFER/CHA）：在两条直线间创建倒角，可设置距离（D）或角度（A），常用于机械加工过渡。
• 圆角（FILLET/F）：在对象间创建圆角弧，可设置半径（R），半径为0时可将尖角修剪为尖角。

标注与文字命令

标注和文字是设计图纸中不可或缺的信息载体,确保尺寸和说明的准确性。

• 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，需指定延伸线和尺寸线的位置。
• 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的实际长度，尺寸线与对象平行。
• 半径/直径标注（DIMRADIUS/DRA/DIMDI/DDI）：标注圆或圆弧的半径或直径，显示前缀“R”或“Φ”。
• 角度标注（DIMANGULAR/DAN）：标注两条非平行线间的夹角或圆弧的角度。
• 文字（TEXT/T）：添加单行文字，可设置文字样式、高度和对齐方式；多行文字（MTEXT/MT）适合添加大段文字，支持格式编辑和段落设置。
• 编辑文字（DDEDIT/ED）：修改已添加的文字内容，双击文字也可快速进入编辑状态。

图层与属性管理

图层管理是组织复杂图形的重要工具,通过图层控制对象的显示、编辑和打印属性。

• 图层（LAYER/LA）：打开图层特性管理器，可创建新图层、设置图层颜色、线型、线宽及开关状态（ON/OFF）、冻结（FREEZE/THAW）、锁定（LOCK/UNLOCK）。
• 特性匹配（MATCHPROP/MA）：将源对象的属性（如颜色、线型、图层）复制到目标对象，实现属性统一。
• 对象特性（PROPERTIES/CH）：打开特性面板，查看和修改单个对象的所有属性，包括几何参数和基本属性。

三维建模与视口控制

中望CAD支持三维设计,通过视口控制可灵活观察和编辑模型。

• 三维基本体（如BOX、CYLINDER）：通过“建模”工具栏或命令创建长方体、圆柱体等三维实体，支持“高度（H）”“圆角（F）”等参数设置。
• 拉伸（EXTRUDE/EXT）：将二维面域拉伸为三维实体，可设置拉伸路径和倾斜角度。
• 旋转（REVOLVE/REV）：将二维轮廓绕轴旋转生成三维实体，适合创建回转体零件。
• 视口（VPORTS）：在模型空间中创建多个视口，如“单个视口”“四个视口”，不同视口可显示不同视图（如俯视图、轴测图）。
• 视图（VIEW/V）：保存和恢复命名视图，快速切换到特定视角，如“西南等轴测（SW）”观察三维模型。

实用工具与辅助功能

辅助工具能提升绘图精度和效率,是CAD高效操作的保障。

• 对象捕捉（OSNAP）：开启端点、中点、圆心等捕捉模式，精确拾取点，右键状态栏可设置捕捉类型。
• 极轴追踪（POLAR）：按指定角度增量显示追踪线，辅助绘制倾斜线。
• 块定义（BLOCK/B）：将常用图形创建为块，插入（INSERT/I）时可统一修改，减少重复绘图。
• 查询（QUERY）：通过“距离（DIST/DI）”“面积（AREA/AA）”“列表（LIST/LI）”等命令查询对象几何信息。

相关问答FAQs

Q1：如何在中望CAD中快速设置图层颜色？
A1：在“图层特性管理器”中选中目标图层，点击“颜色”列的色块，在“选择颜色”对话框中选择所需颜色，点击“确定”即可，也可通过“特性匹配（MA）”命令，将其他图层的颜色属性快速复制到当前图层。

Q2：中望CAD中如何将二维图形转换为三维实体？
A2：需先将二维图形创建为面域（REGION/REG），然后使用“拉伸（EXT）”或“旋转（REV）”命令，闭合的二维多段线可通过“拉伸”设置高度生成三维实体，绕轴线旋转的轮廓可通过“旋转”生成回转体，注意，非闭合图形需先转换为面域才能进行三维操作。
