CAD视图缩小命令怎么用？

在CAD软件操作中，视图缩放是调整图形显示范围的核心功能，尤其当处理大型复杂图纸时，通过缩小视图可以快速把握整体布局、检查元素位置关系或为局部编辑提供操作空间，CAD中的视图缩小命令并非单一指令，而是通过多种命令组合实现的动态调整过程，其核心在于实时改变视图比例与显示范围，而不影响图形的实际尺寸，以下从命令类型、操作逻辑、实用技巧及注意事项等方面展开详细说明。

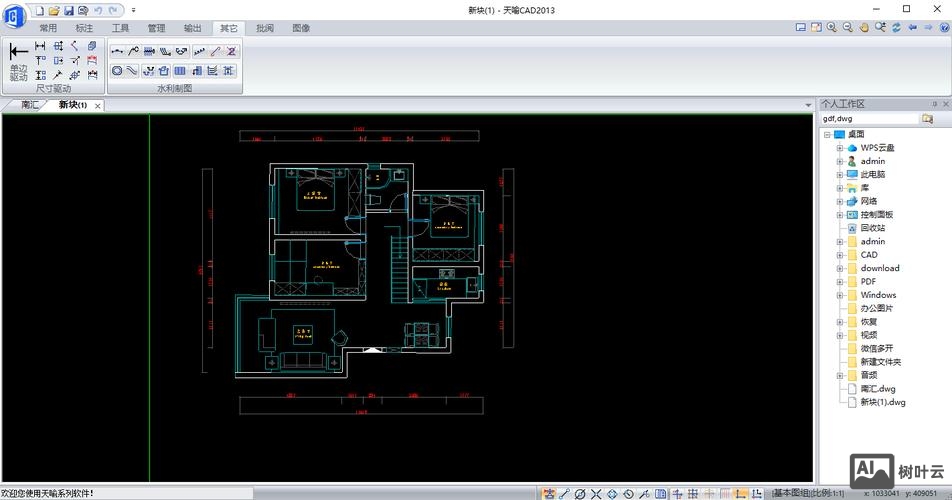

视图缩小的核心命令及操作方式

CAD软件（以AutoCAD为例）提供多种视图缩小命令，可通过命令行、工具栏或鼠标快捷键执行,具体可分为以下几类：

ZOOM（缩放）系列命令

ZOOM是视图缩放的基础命令，通过输入不同子选项实现缩小操作，在命令行输入ZOOM（或简化命令Z）后，按回车键，命令行会显示多个选项，其中与缩小直接相关的包括：

• Window（窗口）：通过拖拽矩形框选需要放大的区域，系统会自动将框选内容放大至全屏，反向操作时，若框选范围大于当前视图，则实现缩小效果。
• Dynamic（动态）：进入动态缩放模式，当前视图显示为虚线框，可拖拽调整视图范围或按回车键确认，适合快速切换显示区域。

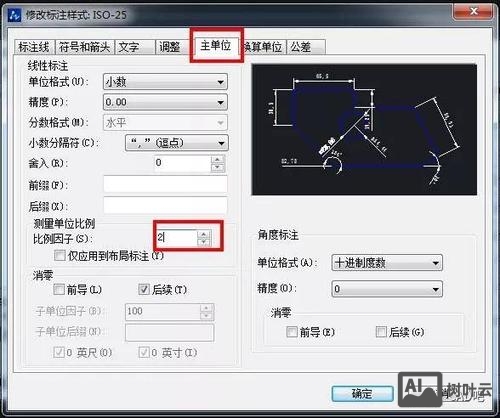

• Scale（比例）：输入绝对比例因子（如5）或相对比例因子（如5x），前者以图纸极限范围为基准缩小，后者以当前视图为基准缩小，例如输入2x表示缩小为当前视图的1/2。
• All（全部）：显示整个图形界限（LIMITS）内的所有对象，若图形超出界限，则显示所有图形范围，适合从整体视角缩小查看。
• Extents（范围）：最大化显示所有图形对象，自动忽略空白区域，比All更紧凑，适合密集图形的整体缩小查看。

鼠标滚轮缩放

在实际操作中，鼠标滚轮是最便捷的缩放工具：向前滚动放大视图，向后滚动缩小视图，默认每次缩放比例为10%，按住滚轮并拖拽可平移视图（PAN命令），结合缩放与平移可灵活调整显示范围，若滚轮缩放速度异常，可通过命令行输入MBUTTONPAN检查是否设置为1（默认值，支持拖拽平移）。

导航栏与ViewCube工具

CAD界面右侧的导航栏提供“动态观察”“缩放”“平移”等按钮，点击“缩放”按钮后，按住鼠标左键向上拖拽缩小、向下拖拽放大，三维模式下可通过ViewCube调整视角，切换至俯视图、轴测图等时，配合滚轮缩放可快速缩小查看整体模型。

视图缩放的实用技巧与注意事项

结合实时缩放（ZOOM – Realtime）

输入ZOOM后选择Realtime（或直接点击工具栏“实时缩放”按钮），鼠标光标变为带“+”和“-”的放大镜，按住左键向上拖拽放大、向下拖拽缩小，松开鼠标即停止，此模式下按Esc或回车键可退出，适合频繁调整视图时使用。

使用透明命令辅助缩放

在执行其他命令（如LINE、COPY）过程中，可输入ZOOM的子选项（如'Scale，单引号表示透明命令），临时缩放视图而不中断当前操作，例如绘制长直线时，输入'0.5x可快速缩小视图以定位终点。

避免图形显示卡顿

当图形包含大量复杂对象（如三维模型、外部参照）时，频繁缩放可能导致卡顿，可通过以下优化：

• 使用QTEXT命令快速显示文字（仅显示边框）；
• 关闭不必要的图层（输入LAYER，冻结或关闭非关键图层）；
• 在命令行输入VIEWRES，调整圆和圆弧的渲染精度（默认值1000，适当降低可提升缩放速度）。

视图保存与恢复

若需在“整体缩小”与“局部放大”视图间切换，可通过VIEW命令保存当前视图：输入VIEW后点击“新建”，命名视图（如“整体布局”“细节区域”），之后通过“视图”管理器快速恢复，避免重复缩放操作。

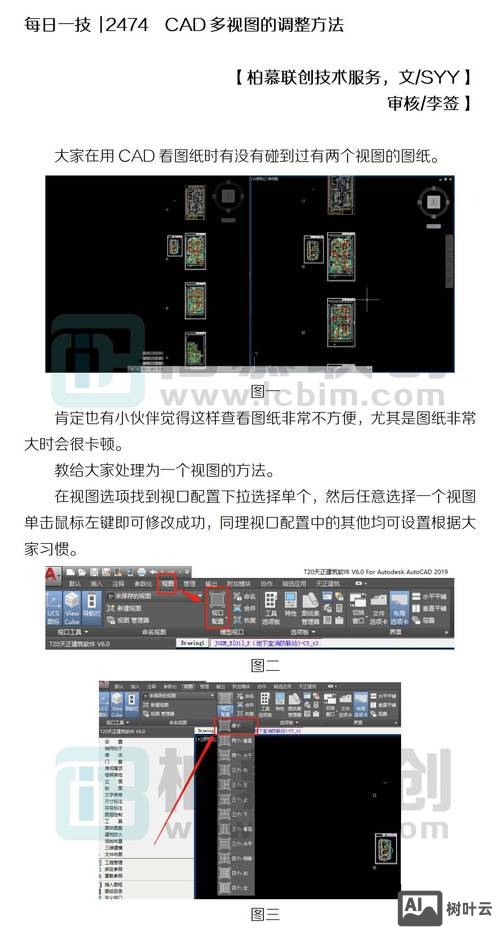

视图缩小命令的应用场景

相关问答FAQs

Q1：为什么使用鼠标滚轮缩小视图时，图形会突然消失或显示异常？
A：通常是因为图形范围超出了当前视图的显示极限，或视图比例设置过小导致图形被“缩至无限小”，可尝试以下方法解决：①输入ZOOM→Extents，确保图形显示在合理范围内；②检查LIMCHECK变量是否为0（若为1，图形超出界限时会提示警告）；③若为三维模型，切换至“二维线框”视觉样式，避免消隐模式导致显示异常。

Q2：如何将视图缩小至固定比例（如1:100）并保持打印尺寸一致？
A：CAD的视图缩放比例与打印比例需通过布局空间配合实现，操作步骤：①切换至布局空间，双击视口内部进入模型空间；②输入ZOOM→1/100xp（xp表示布局比例因子），即可将视口内图形缩小至1:100；③返回布局空间，通过“视口”工具栏锁定视口比例，避免缩放操作改变比例，此方法确保打印时图形按1:100输出,适用于工程制图标准要求。
