CAD如何快速改变线方向?

在CAD软件中,改变线方向是绘图过程中常见的操作,无论是调整直线的角度、修改多段线的顶点顺序,还是改变构造线的方向,都需要借助特定的命令来实现,掌握这些命令能够显著提高绘图效率,确保图形的准确性,本文将详细介绍CAD中改变线方向的主要命令,包括其操作步骤、适用场景及注意事项,并结合实例说明具体应用方法。

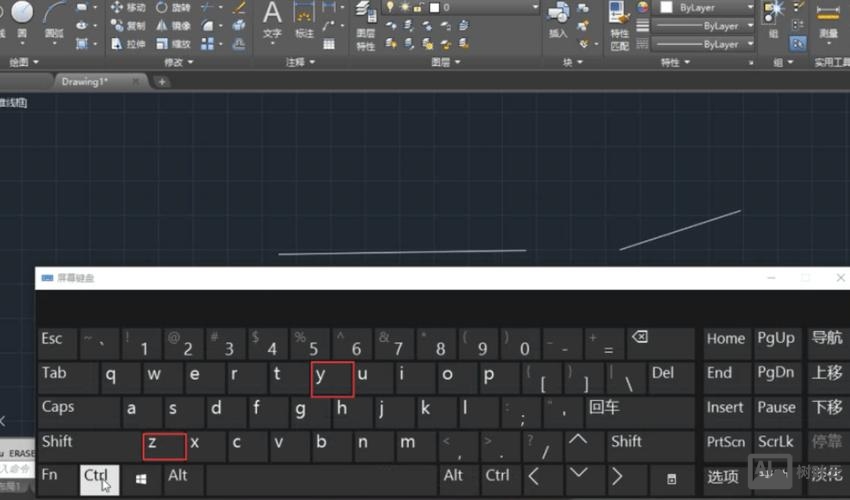

CAD改变线方向命令
(图片来源网络,侵删)

在CAD中,改变线方向的命令主要分为三类:直接编辑对象特性的命令、通过夹点编辑的命令,以及专门针对特定线型(如多段线、构造线)的命令,最常用的命令包括ROTATE(旋转)、ALIGN(对齐)、STRETCH(拉伸)、Grips Edit(夹点编辑)以及PEDIT(多段线编辑)等,这些命令各有特点,适用于不同的修改需求。

ROTATE(旋转)命令

ROTATE命令是最基础的改变线方向的工具,通过指定一个基点和旋转角度,可以将直线、多段线、圆弧等对象绕基点旋转指定角度,操作步骤如下:

  1. 输入命令ROTATE或点击“修改”工具栏中的旋转按钮;
  2. 选择需要旋转的对象,按回车键确认;
  3. 指定旋转基点(即旋转的中心点);
  4. 输入旋转角度(正值逆时针旋转,负值顺时针旋转),或通过鼠标拖拽确定角度。

适用场景:当需要将直线或图形整体旋转至特定角度时,例如调整倾斜的墙体或机械零件的朝向,需要注意的是,旋转操作会改变对象的方向,但不会改变其长度或形状(除非使用参照旋转)。

ALIGN(对齐)命令

ALIGN命令不仅能改变线方向,还能同时调整对象的位置和比例,通过指定三对源点和目标点,实现对象的精确对齐,操作步骤如下:

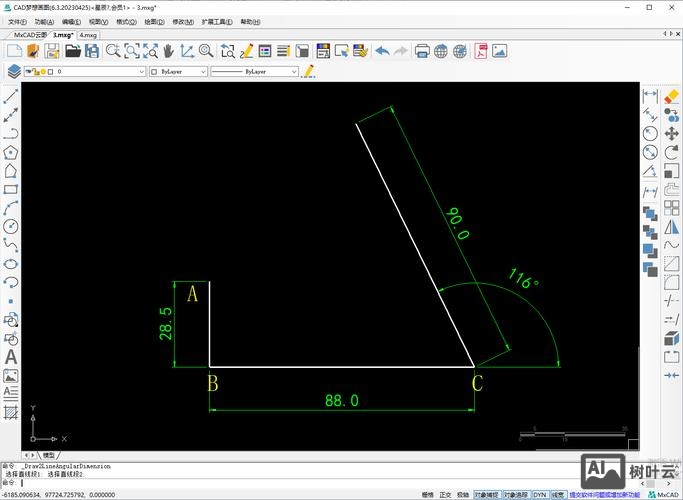

CAD改变线方向命令
(图片来源网络,侵删)
  1. 输入命令ALIGN或点击“修改”菜单中的“三维操作”子菜单;
  2. 选择需要对齐的对象;
  3. 指定源点1(对象上的关键点)和目标点1(目标位置);
  4. 指定源点2和目标点2,以确定旋转角度;
  5. 根据提示是否缩放对象(选择“是”则自动调整比例,“否”则保持原尺寸)。

适用场景:当需要将两条直线对齐至相同方向,同时调整其位置时,例如将倾斜的管道与水平基准线对齐,该命令特别适用于需要同时调整位置和方向的情况,效率高于单独使用旋转和移动命令。

STRETCH(拉伸)命令

STRETCH命令通过拉伸对象的特定部分来改变其方向,适用于修改直线端点或折线顶点的位置,操作步骤如下:

  1. 输入命令STRETCH或点击“修改”工具栏中的拉伸按钮;
  2. 使用交叉窗口选择需要拉伸的端点或顶点(必须包含部分对象);
  3. 指定基点(拉伸的起点);
  4. 指定第二点(拉伸的目标点),直线方向将随之改变。

适用场景:当需要调整直线的端点位置以改变其角度,或修改多段线中某一段的方向时,例如调整折线中某一节的角度,需要注意的是,拉伸操作仅影响选择框内的部分,未选中的部分保持不变。

Grips Edit(夹点编辑)

夹点编辑是一种直观的交互式修改方式,通过点击对象上的夹点(控制点)直接拖拽来改变方向,操作步骤如下:

CAD改变线方向命令
(图片来源网络,侵删)
  1. 选择需要修改的对象,显示其夹点(直线端点、中点,多段线顶点等);
  2. 点击并激活方向相关的夹点(如直线的端点);
  3. 拖拽夹点至新位置,直线方向随之改变;
  4. 按回车键或ESC键退出编辑。

适用场景:需要快速微调直线或多段线方向时,例如调整建筑轮廓线中的局部角度,夹点编辑无需输入命令,适合实时预览修改效果,但精度不如命令行输入高。

PEDIT(多段线编辑)命令

PEDIT命令专门用于编辑多段线,可通过修改顶点顺序或角度来改变整体方向,操作步骤如下:

  1. 输入命令PEDIT并选择需要编辑的多段线;
  2. 输入E(编辑顶点)选项;
  3. 使用N(下一个)或P(上一个)选择要修改的顶点;
  4. 输入R(旋转)选项,输入旋转角度或通过鼠标指定新方向;
  5. 按回车键返回上级菜单,完成编辑。

适用场景:当需要修改多段线中某一顶点的方向,或调整整个多段线的弯曲趋势时,例如绘制复杂道路轮廓线,该命令的优势在于可以精确控制每个顶点的方向,从而调整多段线的整体形状。

其他辅助命令

  • LENGTHEN(拉长):通过输入增量或百分比调整直线长度,同时改变其方向(需配合动态拖拽);
  • MIRROR(镜像):通过创建镜像副本改变方向,适用于对称结构的绘制;
  • BREAK(打断):通过分割直线后移动端点间接改变方向,适用于局部调整。

注意事项

  1. 参照对象:在使用旋转或对齐命令时,可通过“参照”选项(输入R)基于现有对象的角度进行对齐,避免手动计算角度;
  2. 坐标系:若需改变直线为绝对水平或垂直,可启用正交模式(F8)或极轴追踪,确保方向精确;
  3. 多选对象:部分命令(如旋转、拉伸)支持同时选择多个对象,提高批量修改效率;
  4. 撤销操作:若修改错误,可通过输入U或使用快捷键Ctrl+Z撤销。

常用命令对比表

命令主要功能适用对象优点缺点
ROTATE绕基点旋转指定角度直线、多段线、图形等操作简单,适合整体旋转无法同时调整位置
ALIGN三点对齐,调整位置、方向、比例直线、多段线、块等精度高,可综合修改步骤较多,需指定多个点
STRETCH拉伸对象部分改变方向直线、多段线、面域等可局部调整,灵活需精确选择拉伸范围
Grips Edit拖拽夹点直观修改所有对象实时预览,操作便捷精度较低,适合微调
PEDIT编辑多段线顶点方向多段线可控制顶点级方向仅适用于多段线

相关问答FAQs

Q1: 如何将一条直线旋转至与另一条直线平行?
A1: 可使用参照旋转功能,操作步骤如下:

  1. 输入ROTATE命令,选择需要旋转的直线;
  2. 指定基点(可直线上任意点);
  3. 输入R(参照),选择旋转直线的两个端点(确定当前角度);
  4. 选择目标直线的两个端点(确定目标角度),系统自动计算旋转角度并完成对齐。

Q2: 为什么使用夹点编辑修改直线方向后,直线长度发生了变化?
A2: 夹点编辑默认会同时调整直线的端点位置,导致长度改变,若需仅改变方向而不改变长度,可按住Ctrl+Shift键(部分CAD版本为Shift键)拖拽夹点,此时直线将保持原长度,仅方向改变,也可启用极轴追踪(F10)并设置角度增量,确保拖拽时方向精确且长度不变。
