CAD云线快捷命令是什么？

在CAD软件中,云线（REVCLOUD）是一种常用的标注工具，主要用于突出显示图形中的某个区域，例如标注修改部分、强调重要区域或作为辅助参考，为了提高绘图效率，掌握云线的快捷命令和操作技巧非常重要，本文将详细介绍CAD云线的快捷命令、使用方法及注意事项，帮助用户快速上手。

CAD云线的基本命令与操作

云线的核心命令是REVCLOUD，用户可通过多种方式启动该命令：

1. 命令行输入：直接在CAD命令行中输入REVCLOUD并按回车键。
2. 功能区调用：在“注释”选项卡中找到“云线”按钮（不同版本CAD界面可能略有差异）。
3. 工具栏：若已自定义工具栏，可点击云线图标快速启动。

启动命令后,CAD提示“指定起点或 [弧长(A)/对象(O)/样式(S)]”，各选项含义如下：

• 指定起点：默认选项，手动绘制云线，点击鼠标确定起点后，拖动鼠标动态调整云线形状，再次点击结束绘制。

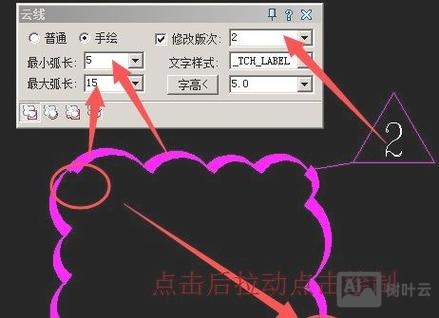

• 弧长(A)：用于设置云线的最小和最大弧长，输入A后，可设置最小弧长为10、最大弧长为20，云线的弧长将在此范围内随机变化。
• 对象(O)：将已有闭合图形（如圆、多边形）转换为云线，输入O后选择对象，系统会自动生成围绕该对象的云线，并可调整弧长和方向。
• 样式(S)：切换云线的显示样式，包括“普通”和“手绘”两种模式，手绘模式线条更随意，适合标注草图。

云线的参数设置与优化

云线的最终效果受弧长、样式等参数影响，合理设置可提升图纸规范性，以下是关键参数的优化建议：

1. 弧长设置：


   （图片来源网络，侵删）
   • 弧长比例应与图形尺寸匹配,例如小尺寸图形建议弧长设为5-10，大尺寸图形可设为20-50。
   • 最小弧长和最大弧长的比值建议不超过3:1，避免线条过于稀疏或密集。

2. 反向控制：
   绘制完成后，若需调整云线方向（如从外向内改为从内向外），可在命令行输入N（反转方向）或通过“特性”面板修改。

3. 编辑与修改：

   • 调整弧长：选中云线后，右键选择“特性”，在“几何图形”中修改弧长参数。
   • 修剪云线：使用TRIM命令可裁剪云线部分，但需先将云线分解（X命令）。

云线的高级应用场景

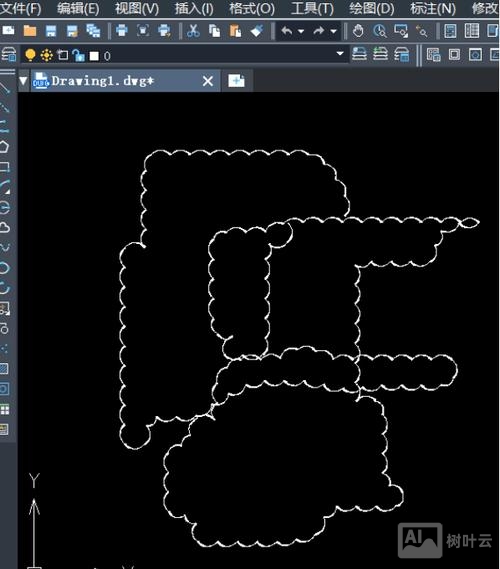

1. 图纸标注：在施工图或设计图中，用云线圈出修改区域，并配合文字说明，使标注更醒目。
2. 范围强调：例如在平面图中用云线突出显示消防通道或设备区域，增强图纸可读性。
3. 辅助设计：在方案草图阶段，用云线勾勒初步轮廓，便于后续优化调整。

常见问题与注意事项

1. 云线显示为直线：可能是弧长设置过小或显示比例问题，尝试调整“视图”中的“全部重生成”或增大弧长值。
2. 无法闭合云线：手动绘制时需确保起点和终点距离足够近，或使用“对象”选项自动闭合已有图形。

相关问答FAQs

Q1：如何快速修改已有云线的弧长？
A1：选中云线后，按Ctrl+1打开“特性”面板，在“几何图形”类别中找到“弧长”选项，修改最小和最大弧长值后按回车即可更新。

Q2：云线能否填充颜色或图案？
A2：默认情况下，云线是开放线条，无法直接填充，但可通过以下方法实现：

1. 将云线分解（X命令）后，使用HATCH命令填充图案；
2. 绘制闭合云线（如通过“对象”选项转换多边形），再填充颜色。
