CAD合成命令有哪些？

在CAD软件中，合成命令是指将多个独立命令或操作步骤整合为一个简化指令，通过参数化设置实现批量处理或复杂功能的快捷执行，这类命令通常基于LISP程序、脚本或自定义工具开发，旨在提升绘图效率、减少重复操作，尤其适用于标准化设计场景，以下从合成命令的原理、常见类型、实现方式及应用场景展开详细说明。

合成命令的原理与核心价值

合成命令的本质是“命令封装”，即通过预定义逻辑将多个基础命令（如线型选择、偏移、修剪等）串联或嵌套，用户只需输入一个指令并设置关键参数，即可自动完成一系列操作，在建筑绘图中，一个“墙体绘制”合成命令可能整合了“多段线绘制”“图层切换”“尺寸标注”等步骤，用户只需输入起点和终点坐标，命令自动生成带标注的墙体，其核心价值在于：

1. 效率提升：减少命令切换次数，避免重复设置（如图层、线型）。
2. 标准化输出：通过固定参数确保图形符合规范（如统一线宽、颜色）。
3. 错误降低：减少手动操作失误，尤其适用于复杂图形的批量处理。

常见合成命令类型及功能

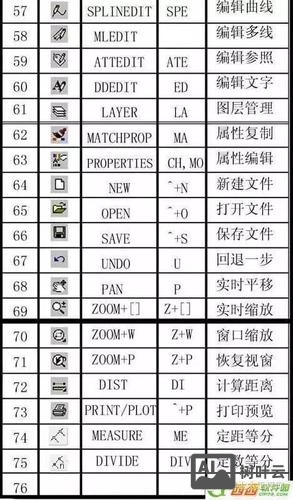

合成命令可根据功能分为以下几类，具体应用示例如下表所示：

实现合成命令的技术方式

1. AutoLISP/Visual LISP：
   通过编写LISP程序定义新命令，例如以下代码实现“矩形阵列绘制”合成命令：

   (defun c:rectarray (/ pt1 pt2 rows cols spacing)
     (setq pt1 (getpoint "\n输入起点："))
     (setq pt2 (getpoint pt1 "\n输入终点："))
     (setq rows (getint "输入行数："))
     (setq cols (getint "输入列数："))
     (setq spacing (getdist "输入间距："))
     (command "_rectang" pt1 pt2)
     (repeat (1- rows)
       (command "_array" "L" "" "R" rows cols spacing)
     )
     (princ)
   )

   加载后输入rectarray即可执行矩形阵列绘制。


   （图片来源网络，侵删）

2. 脚本文件（.scr）：
   将一系列命令按顺序写入脚本文件，如draw_line.scr包含：

   line
   0,0
   100,0
   100,100
   close

   通过script命令运行脚本，实现连续绘图。

3. 动态块（Dynamic Blocks）：
   在块属性中添加参数（如线性、旋转），通过动作（拉伸、阵列）实现合成效果，一个“门”动态块可通过拉伸参数自动调整开启角度。

4. 第三方插件：
   如AutoCAD的Express Tools或行业专用插件（如建筑插件ArchT），提供预设合成命令库，用户可直接调用。


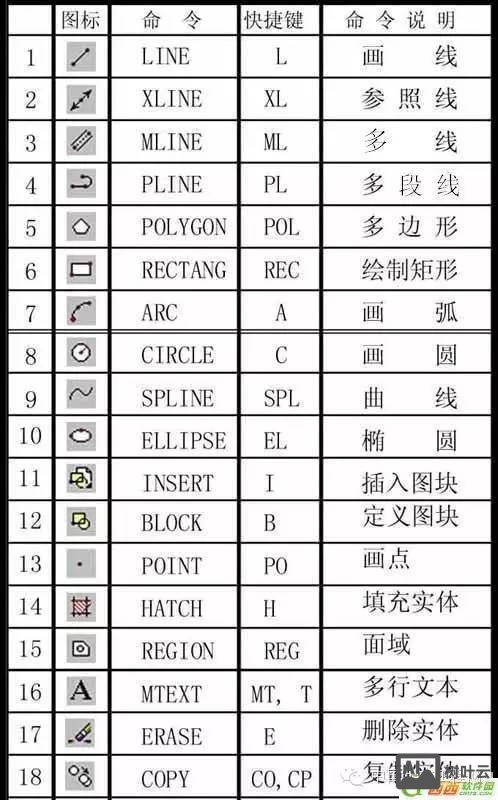

   （图片来源网络，侵删）

应用场景与注意事项

合成命令在工程设计中应用广泛，

• 机械设计：使用“螺栓生成”命令自动绘制不同规格的螺栓符号，并关联材料属性表。
• 电气工程：通过“线路标注”命令自动添加导线编号并检查回路连通性。

注意事项：

1. 参数设计：需明确命令的必要参数（如长度、数量），避免冗余输入。
2. 错误处理：在LISP程序中添加异常捕获（如if判断无效输入），防止程序中断。
3. 兼容性：确保合成命令在CAD不同版本中均可运行，避免依赖高版本特有功能。

相关问答FAQs

Q1：如何创建自定义合成命令？
A1：可通过AutoLISP编程实现，以创建“带圆角的矩形”命令为例，步骤如下：
（1）打开CAD，输入appload加载LISP文件；
（2）编写代码：

(defun c:roundrect (/ pt1 pt2 width height radius)
  (setq pt1 (getpoint "\n输入第一角点："))
  (setq pt2 (getpoint pt1 "\n输入对角点："))
  (setq width (- (car pt2) (car pt1)))
  (setq height (- (cadr pt2) (cadr pt1)))
  (setq radius (getdist "输入圆角半径："))
  (command "_rectang" pt1 pt2 "r" radius)
  (princ)
)

（3）保存为.lsp文件，加载后输入roundrect即可调用。

Q2：合成命令与普通命令的区别是什么？
A2：普通命令是CAD内置的基础功能（如line、circle），需手动逐步操作；合成命令则是通过二次开发整合多个普通命令，支持参数化批量处理，例如普通array命令需手动选择对象并设置参数，而“智能阵列”合成命令可自动识别对象类型并应用预设阵列规则,显著减少操作步骤。
