CAD捕捉自命令如何精准定位参考点？

在CAD绘图过程中，精确捕捉点是保证图形准确性的关键，而“捕捉自”（From）命令作为对象捕捉功能的重要补充，能够帮助用户基于现有对象的特定点进行相对定位，从而快速创建新的图形元素，该命令通常与其他对象捕捉模式（如端点、中点、交点等）结合使用，尤其在不方便直接捕捉目标点时，通过指定一个参考点和相对偏移量，实现精确定位，以下将详细介绍“捕捉自”命令的使用方法、操作步骤、应用场景及注意事项。

“捕捉自”命令的基本概念与作用

“捕捉自”命令并非独立的捕捉模式，而是一种临时追踪功能，其核心作用是“以某一点为基准，通过输入相对坐标来确定新点”，当需要绘制一个距离某条直线端点水平方向50mm、垂直方向30mm的点时，直接捕捉可能无法精确定位，而使用“捕捉自”命令，先选取该端点作为基准点，再输入相对坐标@50,30，即可快速定位目标点，这一功能极大提高了复杂图形的绘制效率,避免了繁琐的计算和手动调整。

“捕捉自”命令的调用方法

在CAD中，“捕捉自”命令可通过以下几种方式调用：

1. 工具栏按钮：在“对象捕捉”工具栏中点击“捕捉自”图标（通常为一个带有箭头的正方形）。
2. 菜单命令：依次点击“工具”→“草图设置”，在“对象捕捉”选项卡中勾选“启用对象捕捉”，然后在绘图过程中右键单击状态栏的“对象捕捉”按钮，选择“设置”，确保“捕捉自”功能被启用（部分版本需通过临时命令调用）。
3. 命令行输入：在命令行中直接输入FROM并按回车键，或在启动绘图命令（如LINE、CIRCLE）后，输入FROM激活该功能。
4. 快捷键：部分版本支持按住Shift+右键，在弹出的快捷菜单中选择“自”（From）。

“捕捉自”命令的操作步骤

以绘制一条直线为例，假设需要从已知矩形的一个角点向右上方绘制一条长度为100mm的直线，且该直线起点距离角点水平20mm、垂直15mm,具体操作步骤如下：

1. 启动绘图命令：在命令行输入LINE并按回车，或点击“直线”工具按钮。
2. 激活“捕捉自”：命令行提示“指定第一个点”时，输入FROM并按回车，或通过工具栏/快捷菜单调用“捕捉自”命令。
3. 指定基准点：命令行提示“基点:”时，点击矩形的目标角点（如端点）,此时系统将该点作为相对坐标的基准。
4. 输入相对偏移坐标：命令行提示“<偏移>:”时，输入相对坐标@20,15并按回车（注意：坐标值需根据实际方向确定，正负号代表X/Y轴的正负方向）。
5. 完成绘制：此时直线起点已定位至目标位置,继续指定终点或输入长度值即可完成直线绘制。

“捕捉自”命令的应用场景

1. 基于非对象捕捉点的定位：当目标点不在现有对象的特征点（如端点、中点）上，而是需要通过偏移确定时,例如绘制与某条边平行且距离为定值的直线。
2. 复杂图形的连续绘制：在绘制多个关联图形时，通过前一个图形的特征点作为基准，快速定位后续图形的起点,如机械零件中的孔位阵列。
3. 三维坐标定位：在三维建模中，通过“捕捉自”结合不同基准点的相对坐标，可实现空间点的精确定位,避免反复切换视图。
4. 尺寸标注辅助：在标注尺寸时，可通过“捕捉自”捕捉尺寸界线的起点,确保标注位置与图形元素对齐。

“捕捉自”命令与其他捕捉模式的配合使用

“捕捉自”命令通常需要与其他对象捕捉模式结合使用,以实现更灵活的定位。

• 先捕捉端点，再使用“捕捉自”：假设需要绘制一条直线，起点为圆心，终点为某条直线的中点向右偏移30mm的位置，操作时，先调用LINE命令，激活“捕捉自”，捕捉圆心作为基准点，输入@0,0（即以圆心为起点），再捕捉直线中点作为第二个点，最后输入@30,0确定终点。
• 与“临时追踪点”结合：在复杂图形中，可先用“临时追踪点”确定一个中间基准点，再通过“捕捉自”输入相对坐标,实现多步偏移定位。

使用注意事项

1. 坐标输入的正确性：相对坐标的输入需基于当前坐标系的方向，若图形旋转或坐标系改变,需注意坐标值的正负号。
2. 基准点的选择：基准点必须是已存在的图形特征点，否则会导致定位错误,建议在使用前确认对象捕捉模式已正确开启。
3. 命令的临时性：“捕捉自”命令仅在当前绘图命令中有效,每次绘制新元素时需重新调用。
4. 与其他命令的兼容性：部分命令（如OFFSET、ARRAY）不支持直接使用“捕捉自”,需通过辅助线或临时构造点实现。

常见问题与解决方法

在实际操作中，使用“捕捉自”命令时可能会遇到以下问题：

1. 问题：输入相对坐标后，点位置未按预期偏移，而是捕捉到了其他位置。

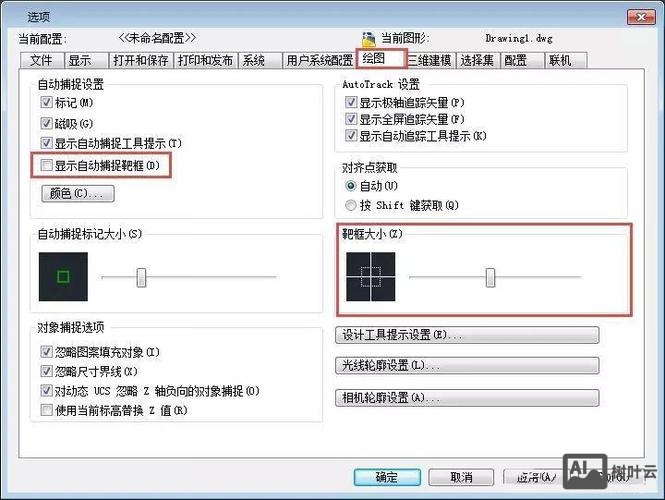

   解决方法：检查对象捕捉模式是否干扰，临时关闭不必要的捕捉模式（如关闭“捕捉到最近点”）,或确认基准点选择是否正确。

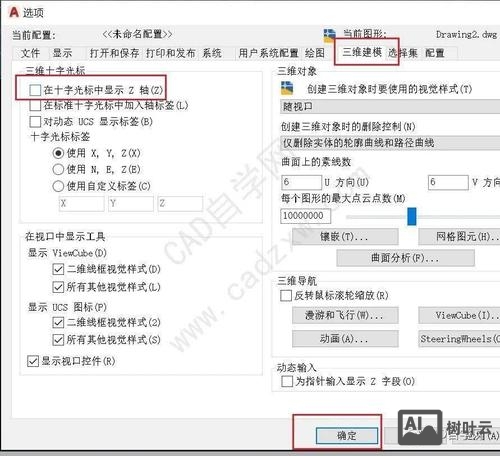

2. 问题：在三维视图中使用“捕捉自”时，相对坐标仅生效于XY平面，无法控制Z轴偏移。
   解决方法：在输入相对坐标时，需同时包含Z轴值（如@x,y,z），或通过“动态输入”功能启用Z轴输入。

相关问答FAQs

Q1: “捕捉自”命令和“对象捕捉”有什么区别？
A1: “对象捕捉”是直接捕捉图形对象的特征点（如端点、中点、圆心等），而“捕捉自”是以某个特征点为基准，通过输入相对坐标来确定新的点，是一种相对定位功能，前者是直接捕捉，后者是间接偏移捕捉,两者结合使用可提高绘图灵活性。

Q2: 为什么在调用“捕捉自”后，命令行提示“无效点”？
A2: 通常是因为在选择基准点时，未捕捉到有效的图形特征点（如点击了空白区域），或对象捕捉模式未启用，解决方法是确保在“基点:”提示时，已正确开启对象捕捉（如端点、交点等），并点击图形上的有效位置，若问题持续，可尝试重启CAD或检查系统变量OSMODE的设置是否正确。
